Matrix 513345 [5/12] Обслуживание и уход

Содержание

• Hydraulic streamer 1
• Ser manual 1
• Растяжка гидравлическая 1
• Руководство по эксплуатации 1
• Mafrix 2
• Комплектация 2
• Растяжка гидравлическая 2
• Hydraulic streamer 3
• S mafnx з 3
• Технические характеристики 3
• Устройство 3
• Mafrlx 4
• Растяжка гидравлическая 4
• Hydraulic streamer 5
• S mafnx 5
• Обслуживание и уход 5
• Подготовка к работе 5
• Порядок работы 5
• Б mafrlx 6
• Никогда не превышайте предельную допустимую нагрузку ударного цилиндра не вытягивайте сверх нормы ударный цилиндр так как поршень может выпасть из цилиндра при вытаскивании соединительных деталей клапанов всегда вставляйте на их место пылеза щитный колпачок для защиты системы от загрязнения если нагрузка на поршень ударного цилиндра приходится не по центру работайте осторожно если для подачи давления в ударный цилиндр требуются дополнительные усилия остановите работу и постарайтесь откорректировать положение системы таким образом чтобы нагрузка в большей степени приходилась по центру это должно уменьшить требуемое усилие не бросайте тяжелые предметы на шланг и не допускайте перекручивания и перегибов шланга для предупреждения повреждений шланга и соединительных частей следите за тем чтобы шланг всегда находился в свободном состоянии и не был прижат берегите оборудование от воздействия высоких температур и огня во избежание его повреждения или снижения эффективности его работы 6
• Перед утилизацией данного изделия необходимо полностью слить из него рабочую жид кость для этого поверните запорный клапан против часовой стрелки чтобы поршень пол ностью опустился вниз затем закройте клапан откройте пробку маслозаливной горловины и слейте все масло 6
• Подготовка к утилизации 6
• Поиск и устранение неисправностей 6
• Растяжка гидравлическая 6
• Требования безопасности 6
• 04 30 001 7
• Hydraulic streamer 7
• S mafnx 7
• Гарантийные обязательства 7
• Дата изготовления 7
• Ллп 7
• Реализация и утилизация 7
• Срок службы 7
• Хранение 7
• Matrix 8
• Импортер 8
• Растяжка гидравлическая 8
• Благодарим вас за приобретение нашей продукции фирма изготовитель предоставляет на приобретенное вами изделие настоящую гарантию сроком на 12 месяцев со дня продажи 9
• Внимание изделиегвгарантй в чисто виде 9
• Гарантийного талона 9
• Ййиииййекпа 9
• Адреса и телефоны сервисных центров обслуживающих продукцию компании ооо мир инструмента вы можете найти на сайте www ipsremont ru или уточнить в наших филиалах адреса и телефоны филиалов указаны на официальном сайте компании ооо мир инструмента www instrument ru 10
• Гарантийные обязательства компании ооо мир инструмента 10
• Гарантия не распространяется в следующих случаях 10
• Го 5 11
• Заполняется сервисным центром заполняется сервисным центром заполняется сервисным центром 12
• Ф и о адрес телефон 12

Похожие устройства

• Kitfort КТ-6150-1 Инструкция по эксплуатации
• Matrix 567295 Инструкция по эксплуатации
• Kitfort КТ-6150-2 Инструкция по эксплуатации
• Kitfort КТ-6150-3 Инструкция по эксплуатации
• Kitfort KT-6126 Инструкция по эксплуатации
• Matrix 567325 Инструкция по эксплуатации
• Kitfort KT-6125 Инструкция по эксплуатации
• Matrix 567895 Инструкция по эксплуатации
• Kitfort КТ-6130-1 Инструкция по эксплуатации
• Kitfort КТ-6130-2 Инструкция по эксплуатации
• Kitfort КТ-6130-3 Инструкция по эксплуатации
• Kitfort КТ-6144-1 Инструкция по эксплуатации
• Kitfort КТ-6144-2 Инструкция по эксплуатации
• Kitfort КТ-6144-3 Инструкция по эксплуатации
• Kitfort КТ-6143 Инструкция по эксплуатации
• Kitfort KT-6142 Инструкция по эксплуатации
• Kitfort KT-6141 Инструкция по эксплуатации
• Kitfort KT-6140-1 Инструкция по эксплуатации
• Kitfort KT-6140-2 Инструкция по эксплуатации
• Kitfort KT-6140-3 Инструкция по эксплуатации

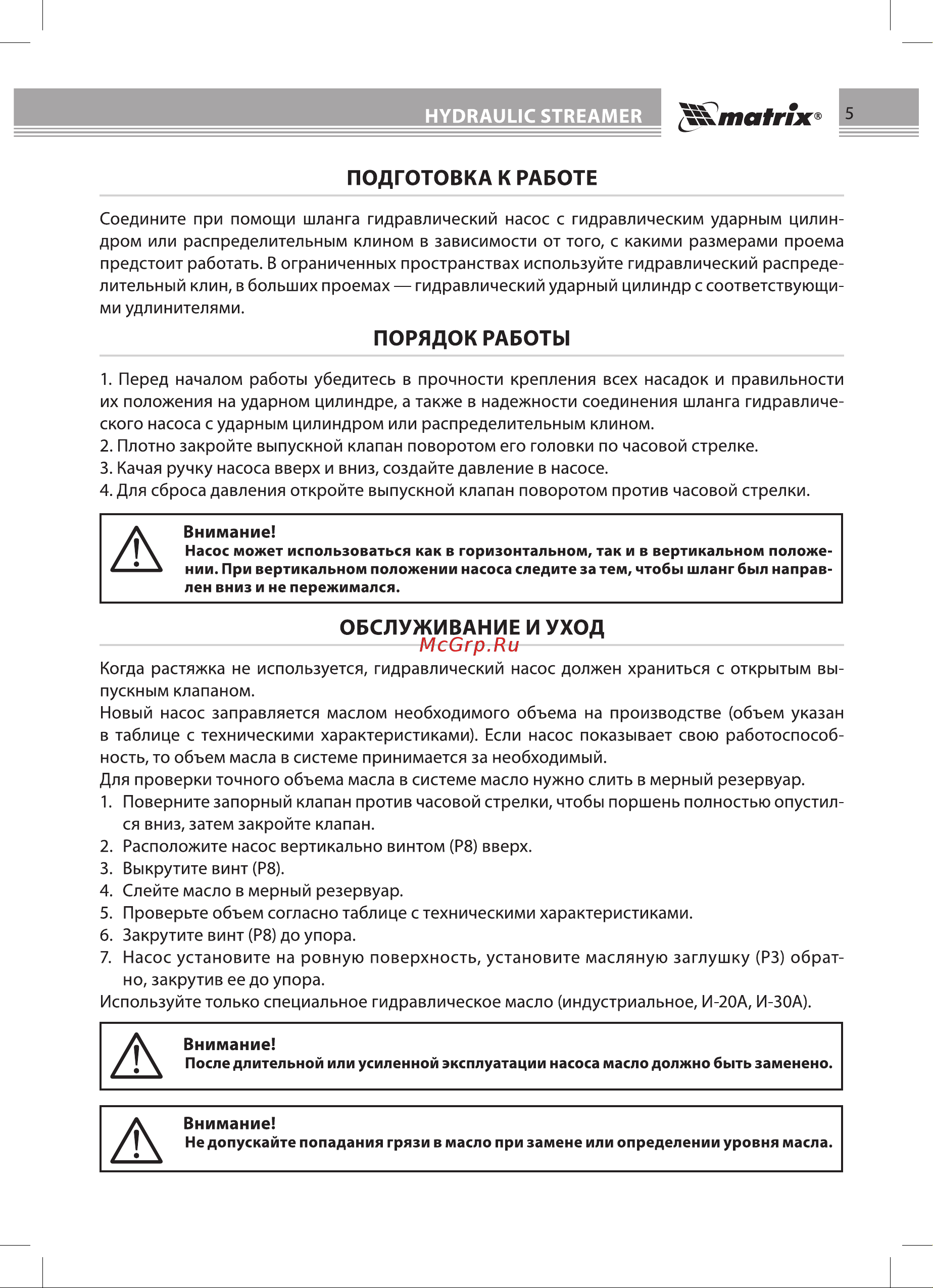

HYDRAULIC STREAMER s mafnx 5 ПОДГОТОВКА К РАБОТЕ Соедините при помощи шланга гидравлический насос с гидравлическим ударным цилин дром или распределительным клином в зависимости от того с какими размерами проема предстоит работать В ограниченных пространствах используйте гидравлический распреде лительный клин в больших проемах гидравлический ударный цилиндр с соответствующи ми удлинителями ПОРЯДОК РАБОТЫ 1 Перед началом работы убедитесь в прочности крепления всех насадок и правильности их положения на ударном цилиндре а также в надежности соединения шланга гидравличе ского насоса с ударным цилиндром или распределительным клином 2 Плотно закройте выпускной клапан поворотом его головки по часовой стрелке 3 Качая ручку насоса вверх и вниз создайте давление в насосе 4 Для сброса давления откройте выпускной клапан поворотом против часовой стрелки А Внимание Насос может использоваться как в горизонтальном так и в вертикальном положе нии При вертикальном положении насоса следите за тем чтобы шланг был направ лен вниз и не пережимался ОБСЛУЖИВАНИЕ И УХОД Когда растяжка не используется гидравлический насос должен храниться с открытым вы пускным клапаном Новый насос заправляется маслом необходимого объема на производстве объем указан в таблице с техническими характеристиками Если насос показывает свою работоспособ ность то объем масла в системе принимается за необходимый Для проверки точного объема масла в системе масло нужно слить в мерный резервуар 1 Поверните запорный клапан против часовой стрелки чтобы поршень полностью опустил ся вниз затем закройте клапан 2 Расположите насос вертикально винтом Р8 вверх 3 Выкрутите винт Р8 4 Слейте масло в мерный резервуар 5 Проверьте объем согласно таблице с техническими характеристиками 6 Закрутите винт Р8 до упора 7 Насос установите на ровную поверхность установите масляную заглушку РЗ обрат но закрутив ее до упора Используйте только специальное гидравлическое масло индустриальное И 20А И ЗОА А А Внимание После длительной или усиленной эксплуатации насоса масло должно быть заменено Внимание Не допускайте попадания грязи в масло при замене или определении уровня масла
