• При укладке проводов необходимо избегать их соприкосновения

с острыми элементами и движущимися частями транспорта. Про-

кладку проводов через отверстия необходимо осуществлять через

специальные резиновые втулки.

• При коммутации проводов оставляйте незначительный запас

по длине, обеспечивая достаточное их провисание, для исключе-

ния разрушения соединений при вибрации во время движения

транспорта.

Описание проводов

№1 | Зеленый | Вход «Зажигание» — контроль зажигания. Провод

подключается к проводнику или к цепи замка зажигания, где появ-

ляется +12B или +24B при включении зажигания и не пропадает до

момента выключения. Является обязательным к подключению.

№2 | Белый | Программируемый канал — контроль/управление до-

полнительным оборудованием. Настройки приложения Pandora NAV

BT или интернет-сервиса pro.p-on.ru позволяют использовать канал

по одной из возможных настроек:

- работа с предпусковыми подогревателями (Webasto / Eberspacher)

- работа в качестве тревожного отрицательного входа (концевика);

- работа в качестве отрицательного выхода 100mA (потенциальное

управление / импульсное управление / блокировка двигателя).

№3 | Черный | ПИТАНИЕ (-) — внешнее питание. Провод подключа-

ется к надежному проводнику или кузову транспорта с постоянной

«массой». При монтаже подсоединяется в первую очередь, является

обязательным к подключению.

№4 | Красный | ПИТАНИЕ +12В/+24B — внешнее питание. Провод

подключается к надежному проводнику транспорта с постоянным

напряжением +12B или +24B. Является обязательным к подключе-

нию.

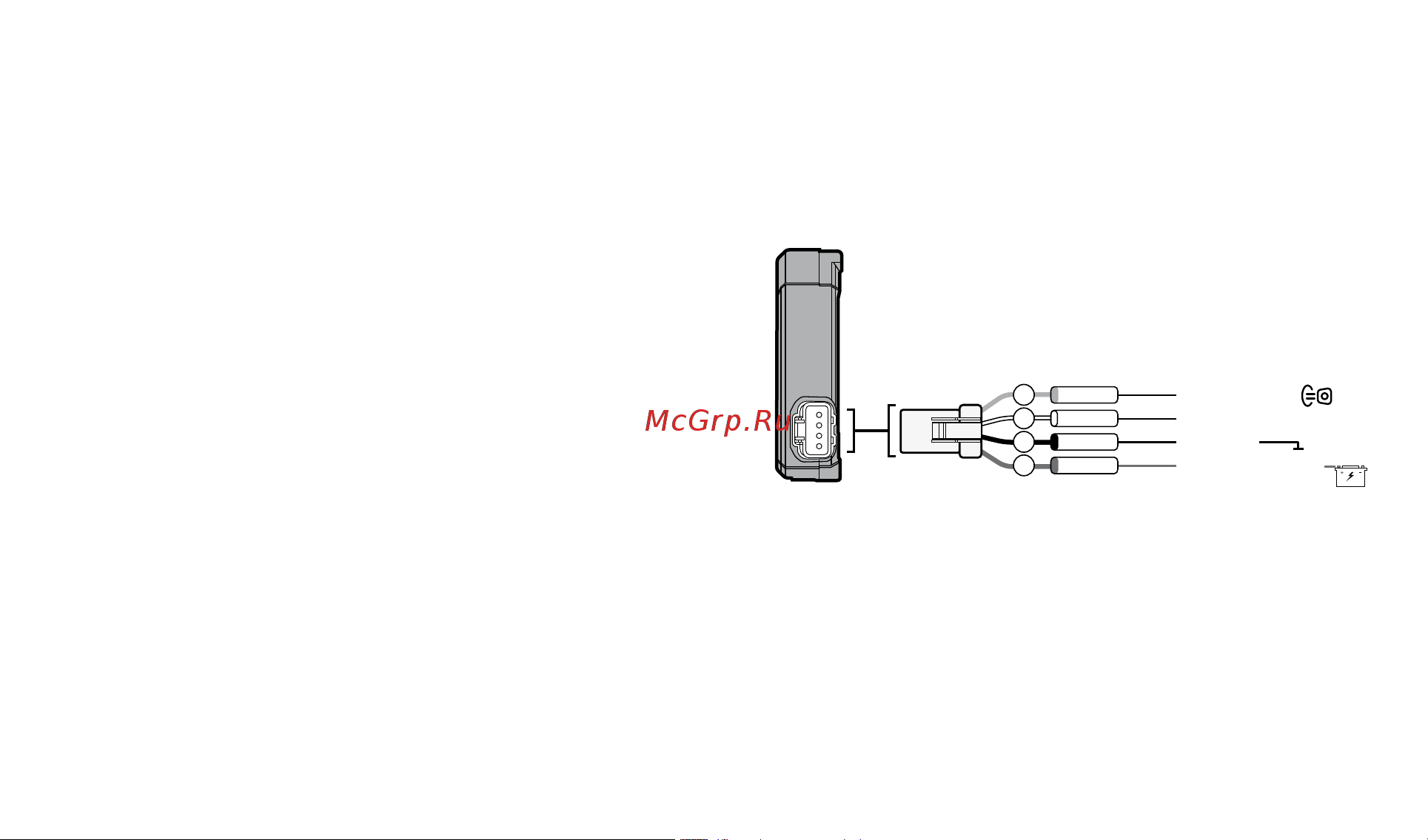

Красный

ПИТАНИЕ (+12V/+24V)

Черный

Белый

Зеленый

ПИТАНИЕ (-)

Вход «Зажигание»

Программируемый канал

(+)

100mA (-)
