5. Описание элементов управления
5. Описание элементов управления

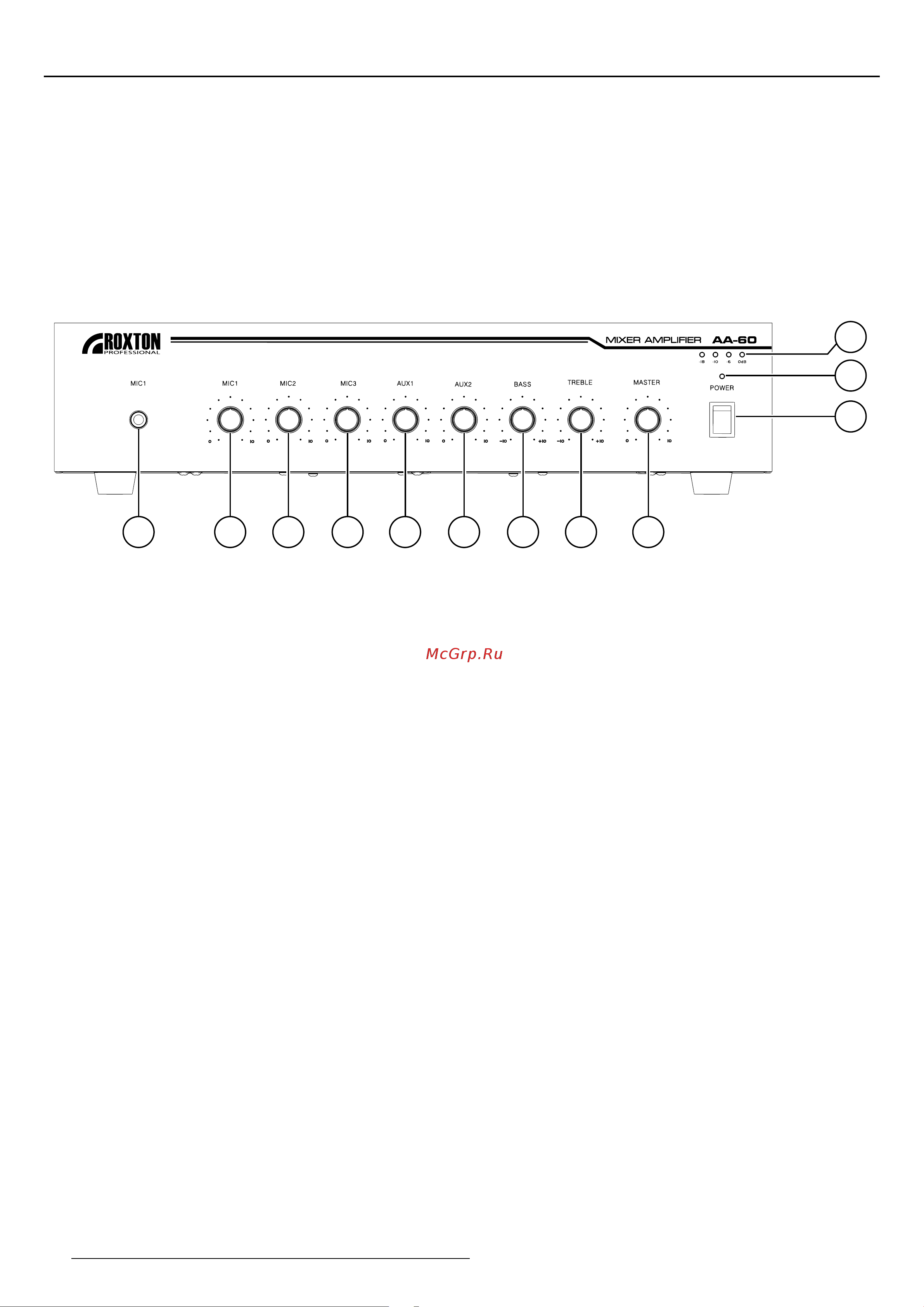

5.1 Передняя панель
1. Кнопка питания — нажатие этой кнопки включает усилитель. При повторном нажатии усилитель выключается
2. Индикатор питания — светодиод загорается красным при включении питания трансляционного усилителя
3. Индикатор уровня звука — четырёхсегментный индикатор отображающий уровень выходного звукового сигна-
ла измеряемого в децибелах (дБ).
4. Регулятор общего уровня громкости — осуществляет регулировку выходного уровня громкости
5. Регулятор уровня высокой частоты — осуществляет амплитудную коррекцию выходного аудиосигнала по высо-
ким частотам
6. Регулятор уровня низкой частоты — осуществляет амплитудную коррекцию выходного аудиосигнала по низким
частотам
7. Регулятор уровня сигнала аудиовхода AUX2 — осуществляет регулировку входного уровня громкости сигнала с
аудиовхода AUX2
8. Регулятор уровня сигнала аудиовходов AUX1 — осуществляет регулировку входного уровня громкости сигнала
с аудиовхода AUX1
9. Регулятор уровня сигнала аудиовходов MIC3 — осуществляет регулировку входного уровня громкости сигнала
с аудиовхода MIC3
10. Регулятор уровня сигнала аудиовходов MIC2 — осуществляет регулировку входного уровня громкости сигнала
с аудиовхода MIC2
11. Регулятор уровня сигнала аудиовходов MIC1 — осуществляет регулировку входного уровня громкости сигнала
с аудиовхода MIC1
12. Микрофонный аудиовход MIC1 — приоритетный балансный аудиовход для микрофона, разъем TRS 6.35 мм
