Roxton AA-480 [12/24] Подключение трансляционных громкоговорителей к усилителю

руководство по эксплуатации | версия 1.2 | www.roxton.ru

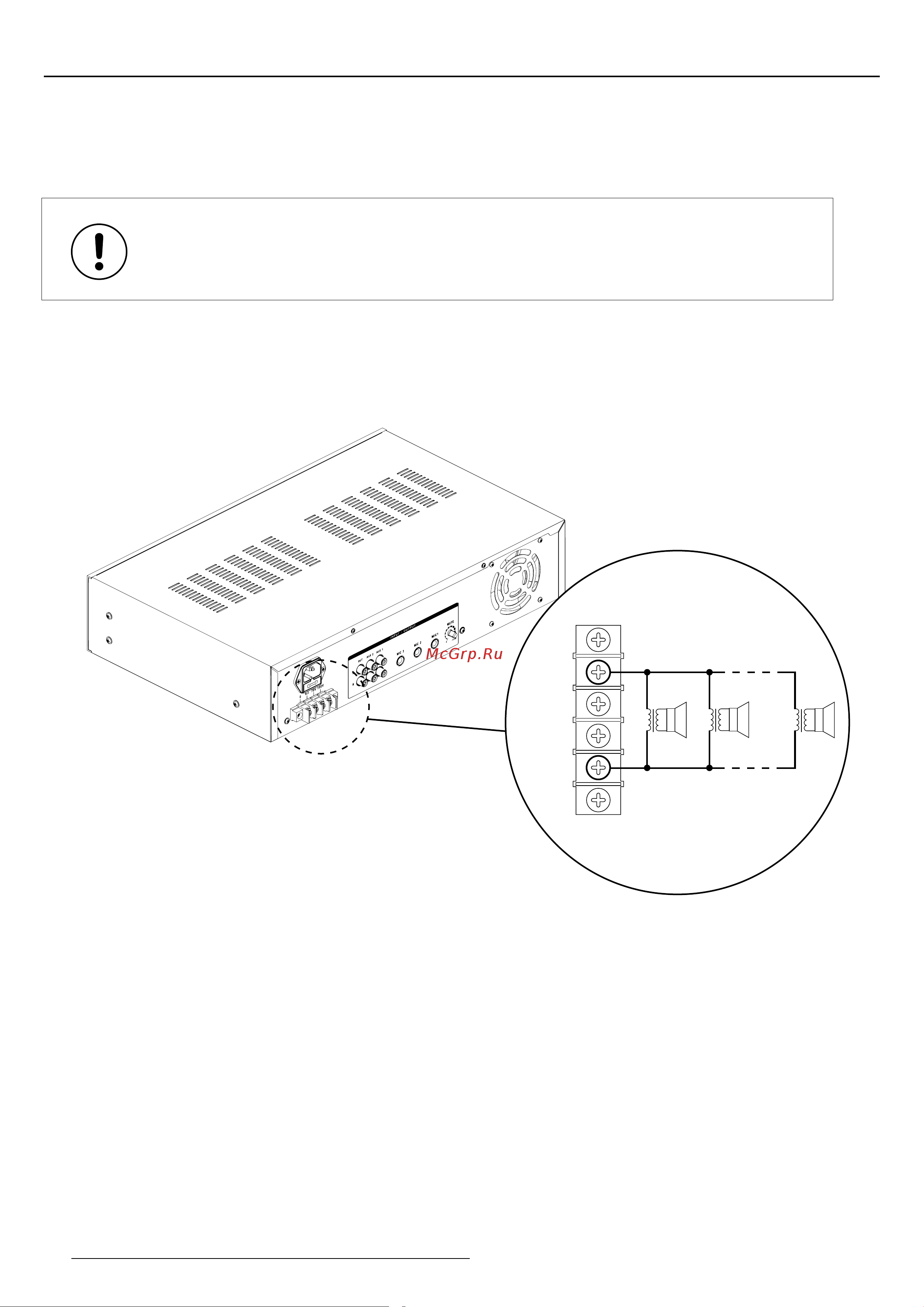

Рисунок 9.3 Схема параллельного подключения

трансляционных громкоговорителей

9. Подключение громкоговорителей

Перед подключением трансляционной линии громкоговорителей к трансляционному усилителю рекомендуется

проверить её на отсутствие короткого замыкания.

Порядок подключения трансляционных громкоговорителей 100 В к усилителю:

1. Убедитесь, что питание трансляционного усилителя и всех подключаемых к нему устройств отключено.

2. К клемме 0 подключается общий провод, а к клемме 100V подключается сигнальный (100 В) провод.

3. Противоположные концы проводов подключаются к трансляционному громкоговорителю напрямую или к ли-

нии оповещения, соблюдая полярность. Общий провод подключается к клеммам 0 на трансляционном усилите-

ле и трансляционных громкоговорителях, а плюсовой провод подключается к клеммам 100 В.

9.2 Подключение трансляционных громкоговорителей к усилителю

ВНИМАНИЕ!

Суммарная мощность трансляционных громкоговорителей не должна превышать выходную

мощность трансляционного усилителя.

Трансляционные громкоговорители подключаются к трансляционному усилителю параллельно (Рис 9.3).

100 V

70 V

8 Ω
