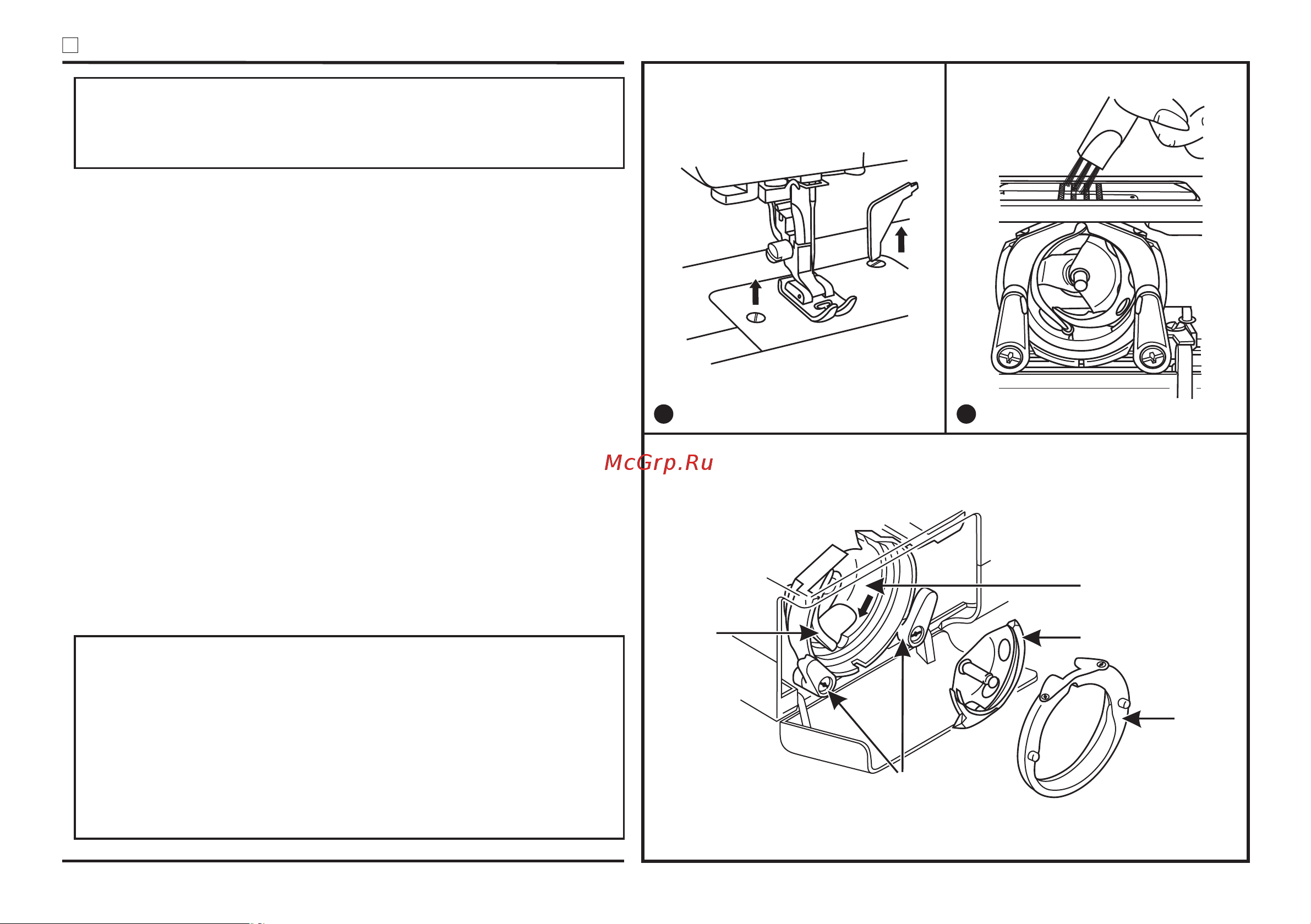

Техническое обслуживание Внимание Если машина не используется или если нужно заменить на ней какие либо части убедитесь что она отключена от сети сетевой тумблер находится в положении OFF Снимите игольную пластину Поворачивайте маховое колесо на себя пока игла не установится в крайнее верхнее положение С помощью отвертки открутите винты расположенные на игольной пластине 1 Снимите игольную пластину Чистка нижнего транспортера ткани Откройте переднюю крышку челночного устройства Достаньте шпульный колпачок со шпулькой и кисточкой почистите зубчики нижнего транспортера ткани 2 Чистка и смазка челночного устройства Выньте шпульный колпачок со шпулькой Откиньте два держателя в стороны а Достаньте две детали из челночного устройства Ь и с Смажьте все точки d 1 2 капли машинным маслом Поверните маховое колесо на себя чтобы выступающая часть челночного устройства е остановилась в левой позиции На свободное место надо поставить сначала деталь с а потом деталь Ь и защелкните два держателя Если детали были установлены неправильно то два держателя а не закроются Тогда повторите установку этих деталей чтобы они встали на свои места Установите шпульный колпачок со шпулькой и поставьте на место игольную пластину Важно Необходимо регулярно удалять остатки ниток и волокон ткани Рекомендуется это делать после каждого использования машины Смазывать машину рекомендуется регулярно те при частом использовании после каждого раза использования рекомендуется чистка и смазка После длительного простоя перед включением машины рекомендуется проводить данные процедуры смазывается челночное устройство См выше где необходимо выполнять смазку Машина должна регулярно проходить техническое обслуживание в одном из сервисных центров 41
