Roxton AX-480 [15/25] Подключение низкоомных акустических систем к трансляционному усилителю

www.roxton.ru | версия 1.1 | руководство по эксплуатации

ВНИМАНИЕ!

Низкоомные акустические системы можно подключать только к низкоомным выходам

усилителя, согласовав при этом их суммарный импеданс (полное сопротивление).

9. Подключение громкоговорителей

Порядок подключения низкоомных акустических систем к усилителю:

1. Убедитесь, что питание трансляционного усилителя и всех подключаемых к нему устройств отключено.

2. К клемме COM подключается минусовый провод, а к клемме 4Ω подключается плюсовый провод.

3. Противоположные концы кабелей подключаются к акустической системе, в соответствии с выбранной схе-

мой подключения. Минусовый провод подключается к зажиму «-» (минус) на акустической системе, а плю-

совой провод подключается к зажиму «+» (плюс) на акустической системе.

9.3 Подключение низкоомных акустических систем к трансляционному усилителю

(Только для AX-120, AX-240 и AX-360)

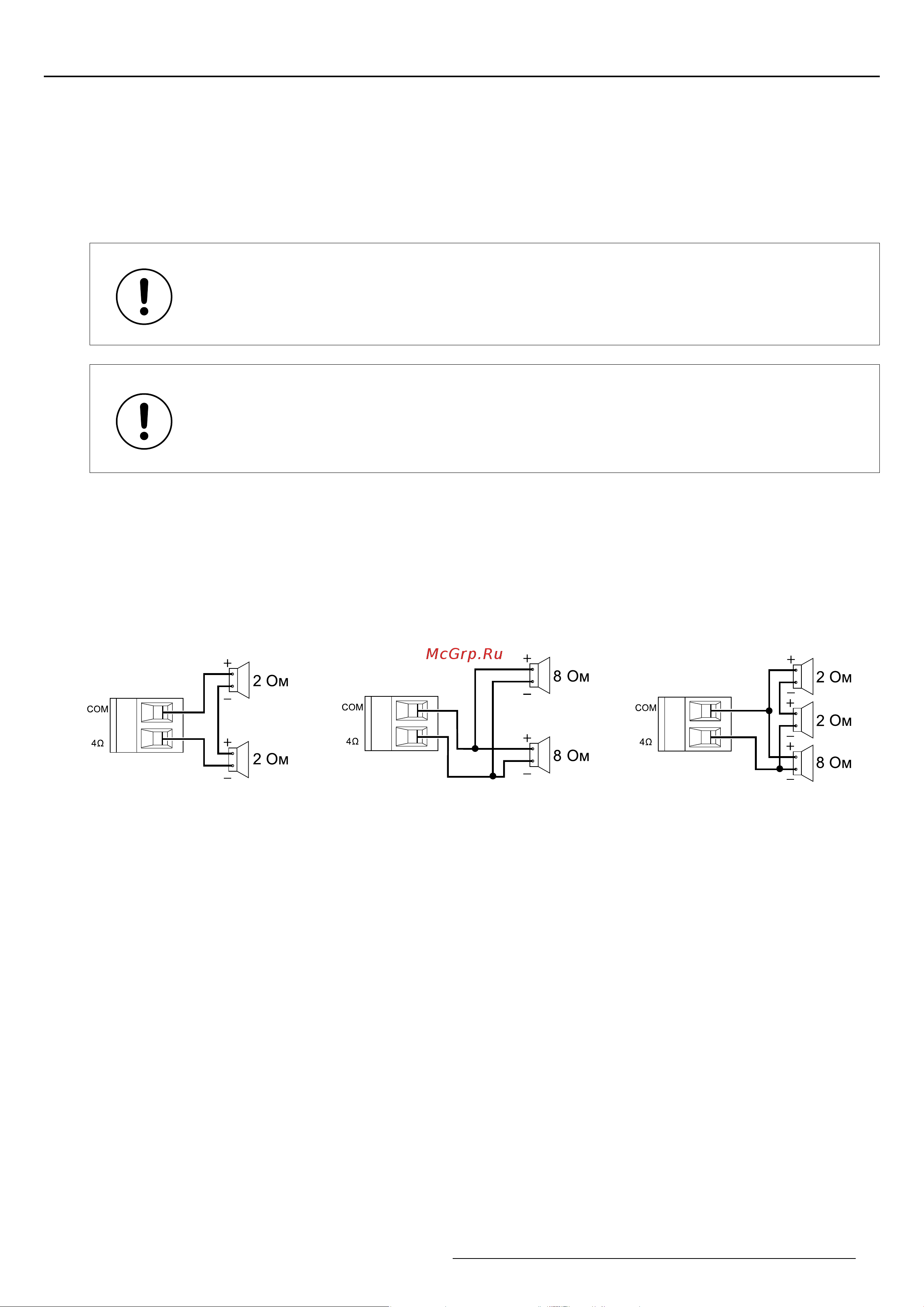

Рисунок 9.3 Схемы подключения низкоомных акустических систем: a – последовательная;

б – параллельная; в – смешанная (последовательно-параллельная)

а б в

Низкоомные акустические системы подключаются к усилителю звука по: последовательной (Рис. 9.4, а), парал-

лельной (Рис. 9.4, б) или смешанной (Рис. 9.4, в) схемам.

ВНИМАНИЕ!

Суммарная номинальная мощность низкоомных акустических систем должна

превышать выходную мощность усилителя.
