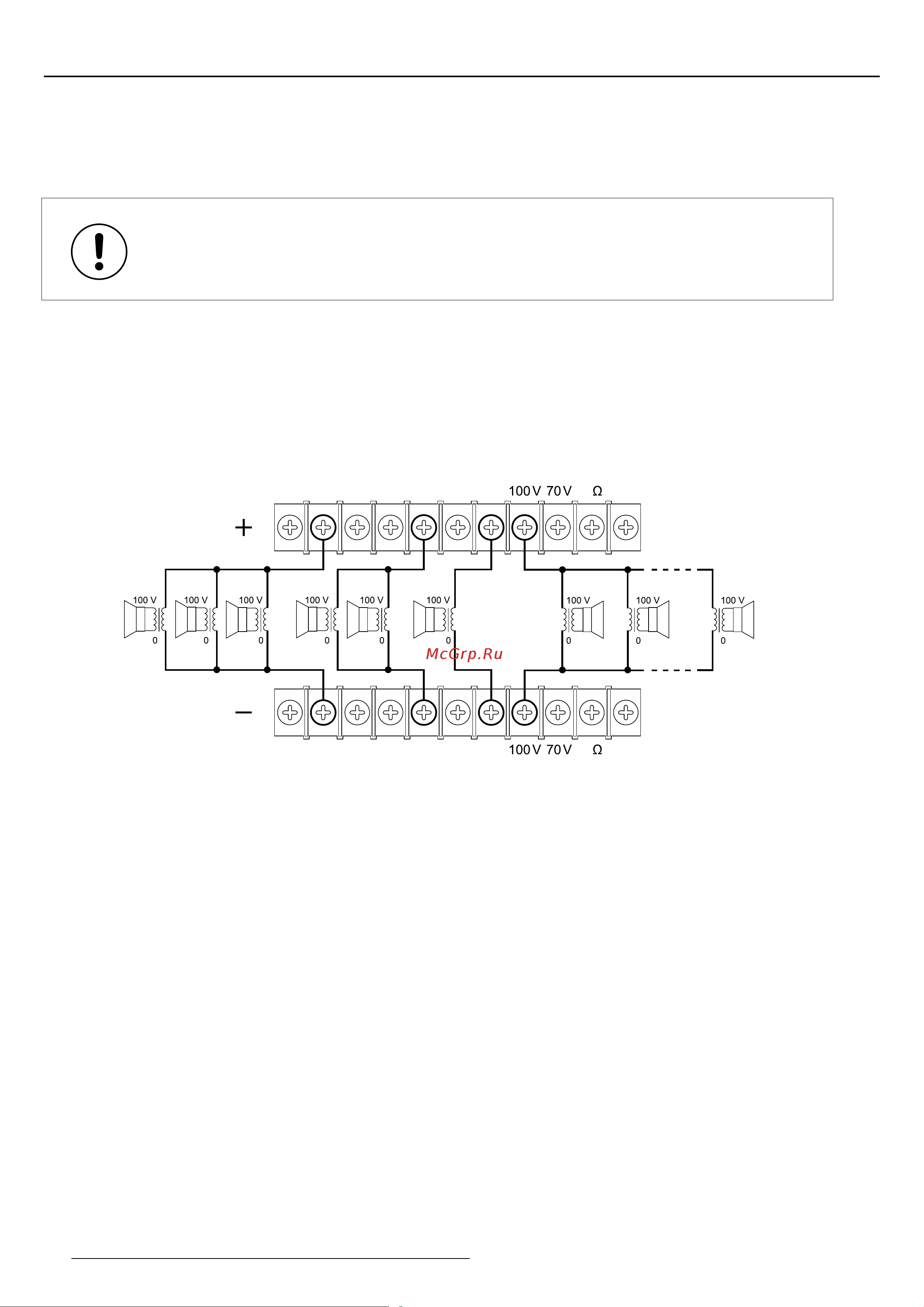

Рисунок 9.3 Схема подключения трансляционных громкоговорителей

9. Подключение громкоговорителей

Перед подключением трансляционной линии громкоговорителей к трансляционному усилителю рекомендуется

проверить её на отсутствие короткого замыкания.

Порядок подключения трансляционных громкоговорителей 100 В к усилителю напрямую (Рис 9.3):

1. Убедитесь, что питание трансляционного усилителя и всех подключаемых к нему устройств отключено.

2. На усилителе к клеммам «-» (минус) и «+» (плюс) соответствующей зоны (1 — 6) подключается общий и «сто-

вольтовый» (100 В) провода соответственно.

3. Противоположные концы проводов подключаются к трансляционному громкоговорителю напрямую или к ли-

нии оповещения, соблюдая полярность. Общий провод подключается к клемме COM (ОБЩ), а «стовольтовый»

провод (100 В) подключается к клемме c указанием конкретной номинальной мощности громкоговорителя.

9.2 Подключение трансляционных громкоговорителей к усилителю

ВНИМАНИЕ!

Суммарная мощность трансляционных громкоговорителей не должна превышать выходную

мощность трансляционного усилителя.

Трансляционные громкоговорители подключаются к трансляционному усилителю параллельно (Рис 9.3).

Допускается одновременное подключение трансляционных громкоговорителей напрямую к выходу 100 В и через

селектор зон.
