8. Подключение внешних аудиоустройств

Трансляционный усилитель оборудован шестью аудиовходами, предназначенными для подключения внешних

источников аудиосигнала.

Разъемы аудиовходов AUX1 и AUX2 выполнены в виде стереопар RCA, входной сигнал с которых микшируется из

стерео в моно сигналы.

Аудиовход MIC1 является приоритетным. При появлении сигнала на микрофонном входе MIC1 звук, поступающий

с менее приоритетных аудиовходов MIC2, MIC3, AUX1 и AUX2 автоматически приглушается. Степень приглушения

звука настраивается соответствующим регулятором на задней панели усилителя.

Порядок подключения источников аудиосигнала к усилителю:

1. Убедитесь, что питание трансляционного усилителя и всех подключаемых к нему устройств отключено.

2. Для подключения микрофонов к усилителю используйте аудиовходы MIC1, MIC2 и MIC3 с разъёмами типа TRS

6.35 мм, при этом микрофон с наивысшим приоритетом подключается к MIC1.

3. Для подключения аудио источников с линейным уровнем сигнала используйте аудиовходы AUX1 и AUX2 с

разъёмами стереопары RCA.

Обозначение Тип аудиосигнала Тип разъема Приоритет

Вход 1

MIC1 микрофонный балансный, моно TRS 6.35 мм 1

Вход 2 MIC2 микрофонный балансный, моно TRS 6.35 мм 2

Вход 3 MIC3 микрофонный балансный, моно TRS 6.35 мм 2

Вход 4 AUX1 линейный небалансный, стерео 2xRCA 2

Вход 5 AUX2 линейный небалансный, стерео 2xRCA 2

Таблица 8.1. Конфигурация аудиовходов усилителя

≥30 мм ≥30 мм

≥50 мм

≥40 мм

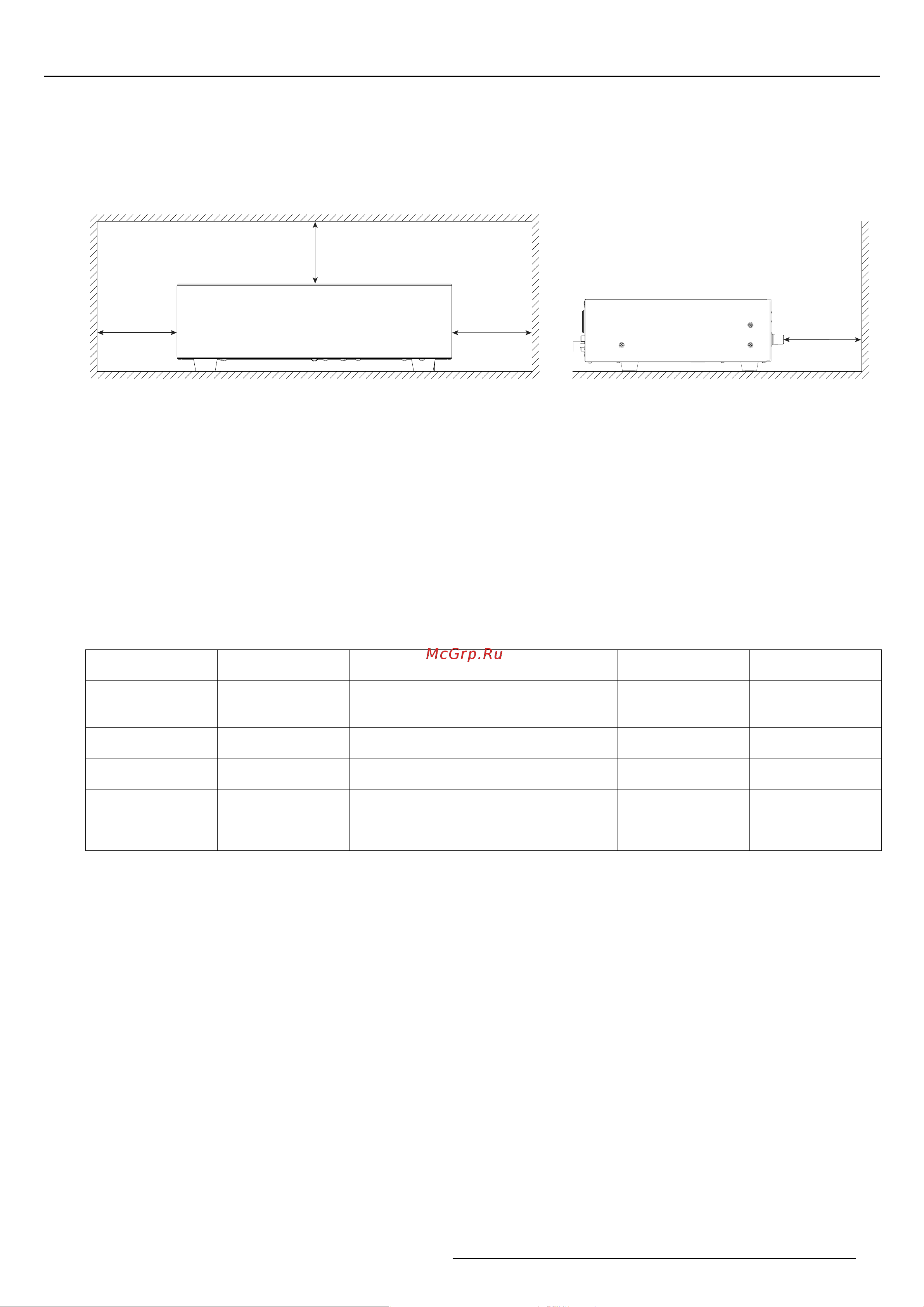

Рисунок 7.2 Установка трансляционного усилителя в телекоммуникационную стойку или шкаф

Независимо от места установки следует оставить не менее 40 мм свободного пространства над усилителем и не

менее 50 мм позади трансляционного усилителя.

8.1 Подключение источников аудиосигнала
