8. Подключение источников аудиосигнала
8. Подключение внешних аудиоустройств
Трансляционный усилитель оборудован пятью аудиовходами, предназначенными для подключения внешних источ-
ников аудиосигнала.
группа Обозначение Тип аудиосигнала Тип разъема подстройка приглушение
фантомное
питание
приоритет
CHANNEL 1
MIC INPUT
микрофонный балансный, моно
TRS 6.35 мм
• •
DC 15 В
(300 мВт)
2(1)
1
MIC XLR3 (розетка)
CHANNEL 2 MIC микрофонный балансный, моно XLR3 (розетка)
• •
–
2(1)
1
CHANNEL 3 MIC микрофонный балансный, моно XLR3 (розетка)
•
– – 2
CHANNEL 4
LINE линейный небалансный, стерео 2×RCA
•
– – 2
MIC микрофонный балансный, моно XLR3 (розетка)
CHANNEL 5
LINE линейный небалансный, стерео 2×RCA
•
– – 2
MIC микрофонный балансный, моно XLR3 (розетка)
CHANNEL 6
LINE линейный небалансный, стерео 2×RCA
•
– – 2MIC микрофонный балансный, моно XLR3 (розетка)
AUX INPUT линейный небалансный, стерео TRS 3.5 мм
TELE-PAGING линейный балансный, моно 3-pin Euroblock
•
– – 1
AMP IN линейный небалансный, моно TS 6.35 мм
– – – –
LINK IN линейный небалансный, моно TS 6.35 мм
– – – –
Встр.Проигр.
MIC микрофонный балансный, моно TRS 3.5 мм
– – – –
Таблица 8.1. Конфигурация аудиовходов усилителя
≥30 мм
≥30 мм
≥50 мм
≥40 мм

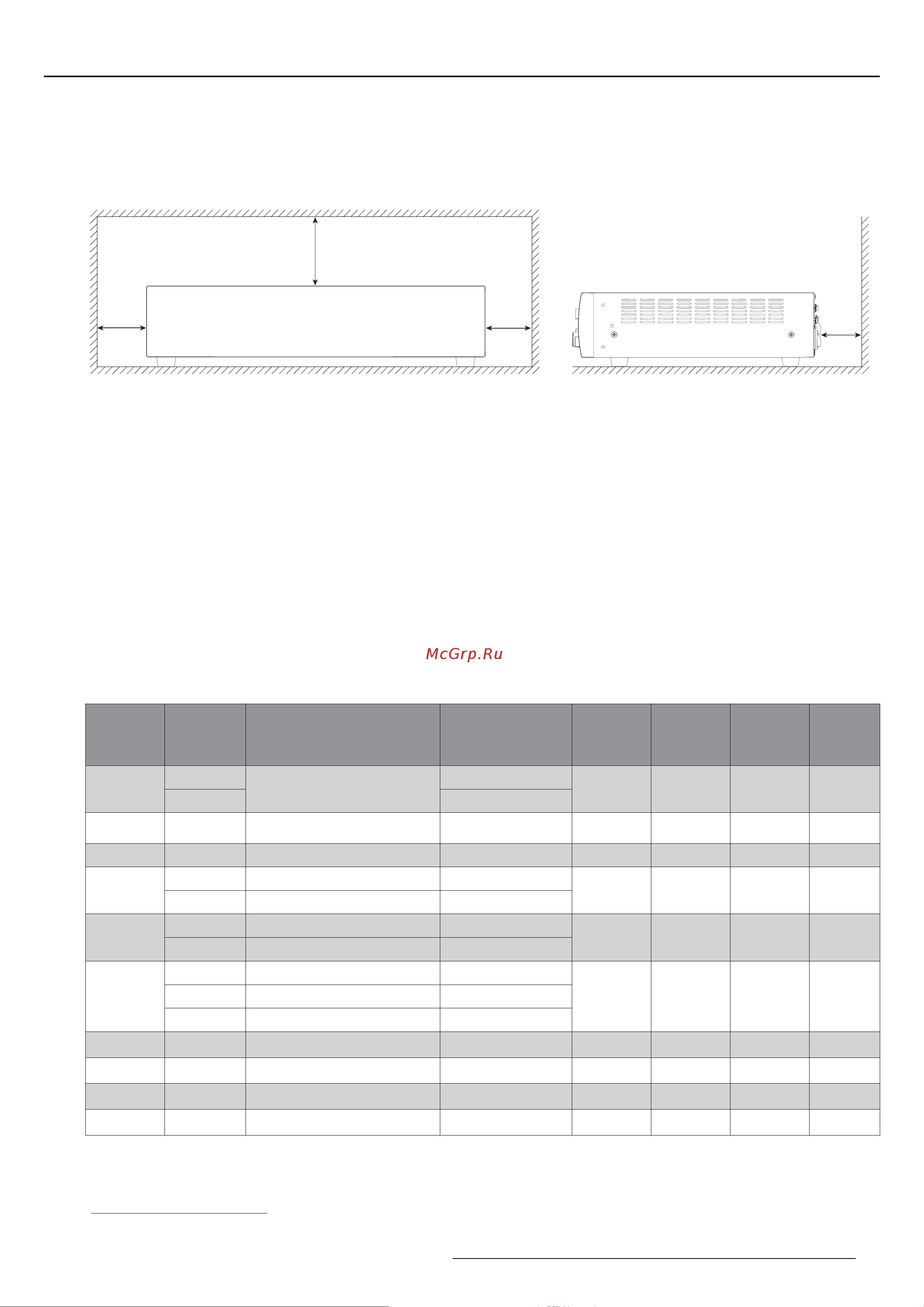

Рисунок 7.2 Установка трансляционного усилителя в телекоммуникационную стойку или шкаф
Независимо от места установки, следует оставить не менее 40 мм свободного пространства над усилителем и не
менее 50 мм позади трансляционного усилителя.
8.1 Подключение источников аудиосигнала
При включении функции приглушения (англ. Talkover)
