5.3 Подключение аудио сигналов
К консоли могут быть подсоединены источники аудио сигналов через разъем RCA
(поз. 14). Сигнал на двух разъемах ЛИН микшируется.
6. Функционирование консоли
Консоль может находиться в одном из двух режимов:
режим настройки (см. пункт 4);
рабочий режим.
6.1 Управление исполнительными устройствами по адресам
Рабочий режим обеспечивает полное функционирование системы. Вход в рабочий
режим осуществляется включением питания консоли (поз. 10). В течении 10 сек, после
включения рабочего режима на дисплее (поз. 4), отображается (мигает) адрес консоли в
формате “А1”. Затем на дисплее отображается номер выбранного усилителя в формате “01”.
Изменяя номер управляемого усилителя с помощью клавиш “ ” можно выбрать любой
усилитель из 64-х возможных и любую зону этих усилителей (соответствующий светодиод
при этом загорается). Для быстрого выбора всех (512) зон, можно воспользоваться кнопкой
“ВСЕ” (поз. 10). После выбора зон, необходимо выбрать источник сигнала (либо микрофон,
либо ЛИН вход) кнопкой “МИКР”. В случае выбора микрофона над кнопкой “МИКР”
загорится светодиод. Используя индикатор уровня (поз. 6) необходимо добиться
номинального значения уровня сигнала с помощью соответствующих регуляторов (поз. 13,
15) Включение выбранных зон на удаленных усилителях и трансляция звуковой
информации начнется только после нажатия кнопки “ОПОВЕЩЕНИЕ” (поз. 8). При этом,
если в качестве источника информации был выбран микрофон, загорится светодиодное
кольцо (поз. 1), сигнализирующее о передаче информации от микрофона.
Если в текущий момент в системе происходит передача информации от консоли с
высоким приоритетом в определенный усилитель, то в случае обращения консоли с более
низким приоритетом к данному усилителю, на ее дисплее будет попеременно отображаться
адрес усилителя и адрес управляющей консоли.
Например: консоль с адресом А3 передает информацию в усилитель с адресом 02.

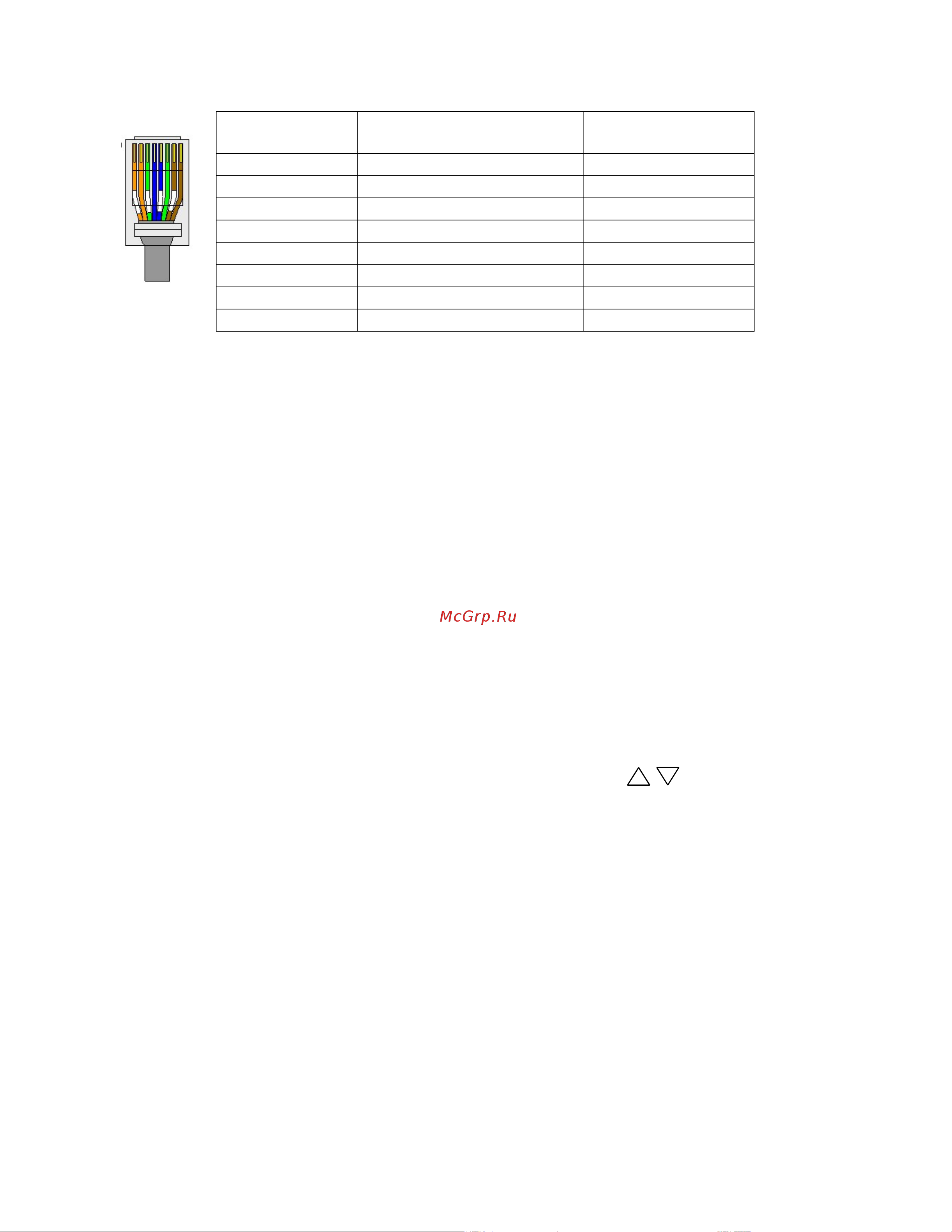

Номер
контакта
Цвет
Назначение
1
Белый/оранжевый
DATA
2
Оранжевый
DATA
3
Белый/зеленый
AUDIO 1
4
Синий
AUDIO 2
5
Белый/синий
AUDIO 2
6
Зеленый
AUDIO 1
7
Белый/коричневый
AUDIO 3
8
Коричневый
AUDIO 3
