Компоненты системы

Ниже перечислены устройства, являющиеся частью системы RC-100:

Модель

Описание

RC-100M

Центральное устройство.

Режимы работы: ручной (с компьютерным управлением по интерфейсу RS232.), автоматический и

FIFO, подключается до 64 микрофонов.

RC-100C

Настольный микрофонный пульт Председателя, микрофон на длиной ножке со светящимся кольцом, 2м.

кабель.

RC-100D

Настольный микрофонный пульт Делегата, микрофон на длиной ножке со светящимся кольцом,

2м. кабель.

RC-100CBL-20

Удлинительный кабель для соединения компонентов системы (разъемы 8-конт. DIN), 20 метров

Описание

RC-100M - это центральное устройство системы, которое обеспечивает все необходимое управление базовой системой.

Устройство может работать в настольном варианте, а также может быть закреплено в 19"стойке с помощью имеющихся 19"

креплений.

RC-100M включает в себя:

- Источник питания для всей системы;

- Силовой вход, рассчитанный на работу при уровнях напряжения переменного тока до 240 Вольт;

- Аудиовыходы для подключения конференц-системы RC-100M к системе звукоусиления, либо к устройствам записи

звука;

- Входы для подключения дополнительного источника аудиосигнала;

Количество конференционных пультов, подключаемых к каждому RC-100M для работы, ограничено 60-ю единицами.

При необходимости, количество микрофонных пультов в системе может быть увеличено при использовании блока

расширения системы.

Расположение и функции органов управления.

Органы управления на передней панели

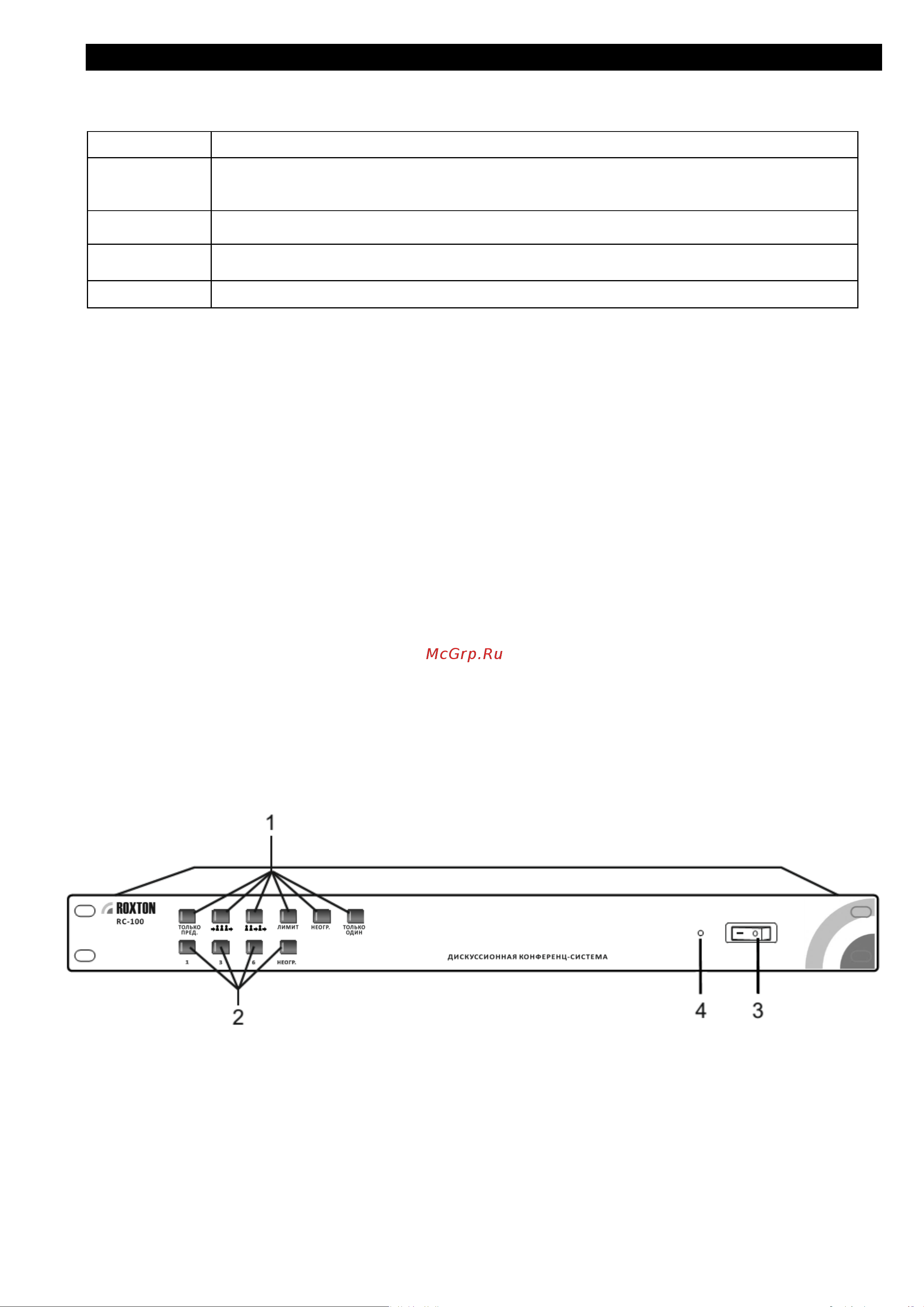

Рис.1.

Кнопки выбора режима работы

Кнопки выбора числа активных микрофонов

Индикатор включения питания

Выключатель питания устройства
