Приборэнерго VCR21 [6/8] Псрэ 1 vcr21 1 6
![Приборэнерго VCR21 [6/8] Псрэ 1 vcr21 1 6](/views2/1836342/page6/bg6.png)

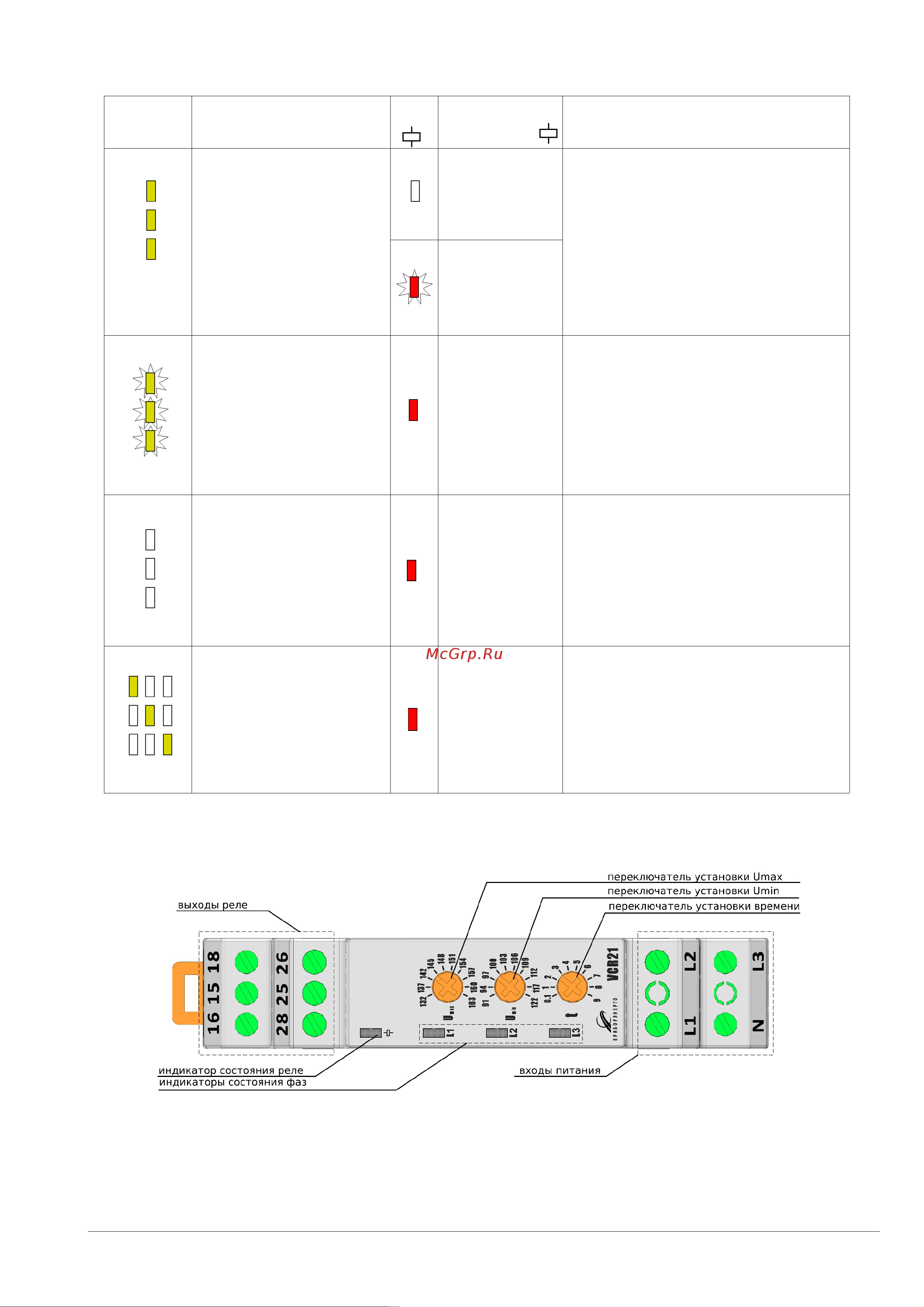

Рис.2 Панель управления и индикации реле контроля напряжения VCR21
ПСРЭ.01.VCR21.01 6
Таблица 2. Описание состояний индикаторов
Инд
L1, L2, L3
Состояние индикаторов
L1, L2, L3
Инд. Состояние
индикатора
Функциональное состояние
VCR21
Постоянное
свечение
каждого (всех)
Отсутствие
свечения
Значение напряжения, поданного
на каждую фазу, находится в
заданных пользователем пределах
срабатывания по напряжению
Мигание
(обратный
отсчет
времени)
Мигание одного
(всех)
Постоянное
включение
Повышение напряжения на
соответствующей фазе (фазах)
Отсутствие свечения
одного (всех)
Постоянное
включение
1) Понижение напряжения на
одной фазе (фазах) ниже порога.
Поочередное
свечение (сна-
чала верхний,
затем средний,
затем нижний
индикаторы)
Постоянное
включение
Авария по неправильному
чередованию фаз
и наличию слипания фаз
