WWW.ROXTON.RU
10
Более подробно о подключении компонентов системы см. пункт 7.
ВНИМАНИЕ: Неправильная распайка провода может привести к неработоспособности системы.
5.7 Подключение аудио сигналов
К моноблоку могут быть подсоединены следующие аудио сигналы:
1) Вход МИКР. (поз.2), используется разъем типа mono jack plug 6,25мм, TS. Вход используется
для подключения внешнего микрофона. Активируется нажатием кнопки МИКР (поз.1), при этом
происходит включение всех зон.
2) Вход ЛИН. ВХ.1 (поз.17), используется разъем типа RCA. Вход используется для подключения
аварийного сигнала. Активируется замыканием клемм 1-8 и ОБЩ (поз.20), при этом включаются
выбранные зоны.
3) Вход ЛИН. ВХ. 2 (поз.19), используется разъем типа mono jack plug 6,25мм, TS. Вход
используется для подключения аварийного сигнала. Активируется замыканием клемм ВСЕ и
ОБЩ (поз.20), при этом происходит включение всех зон.
4) Вход ЛИН. ВХ. 3 (поз.15). Используется разъем типа RCA. Вход используется для
подключения трансляционных сигналов. Активируется нажатием кнопок (поз.4), при этом
включаются выбранные зоны. Сигнал на двух разъемах ЛИН. ВХ. 3 микшируется.
5) Выход ЛИН. ВЫХ. (поз.15). Выходные разъемы типа RCA. Используется для подключения
дополнительных звукоусиливающих устройств. Выходное напряжение 0,7В.
6. Функционирование моноблока
6.1 Режимы работы блока
Моноблок может находиться в одном из трех режимов:
- режим настройки (см. пункт 4);
- рабочий режим;
- дежурный режим.
Рабочий режим обеспечивает полное функционирование системы, как в ручном, так и в
автоматическом режиме. В рабочем режиме полностью функционируют все узлы системы,
включая усилитель мощности и охлаждающие элементы (вентиляторы). В рабочем режиме, при
отсутствии внешнего высокоприоритетного управления и аварийных ситуаций на дисплее
(поз.3) отображается номер блока. Рабочий режим блока активируется либо включением
кнопки (поз.8), либо замыканием контактов ДЕЖУРНЫЙ РЕЖИМ (поз.23). В рабочем режиме
светодиод «
ПИТАНИЕ» горит зеленым цветом.
Дежурный режим характеризуется пониженным энергопотреблением в связи с
отключением усилителя мощности и охлаждающих элементов (вентиляторы), а также
отключением дисплея (поз.3). Дежурный режим блока активируется либо выключением кнопки
(поз.8), либо размыканием контактов ДЕЖУРНЫЙ РЕЖИМ (поз.23). В дежурном режиме
блокируется ручное управление зонами (поз.4), при этом функции контроля остаются
активированными (поз.6, см. пункт 6.2). При подаче на вход системы высокоприоритетных
сигналов ЕМ (поз.1), АВАРИЙНЫЕ ВХОДЫ (поз.20), и удаленного управления по протоколу
RS-

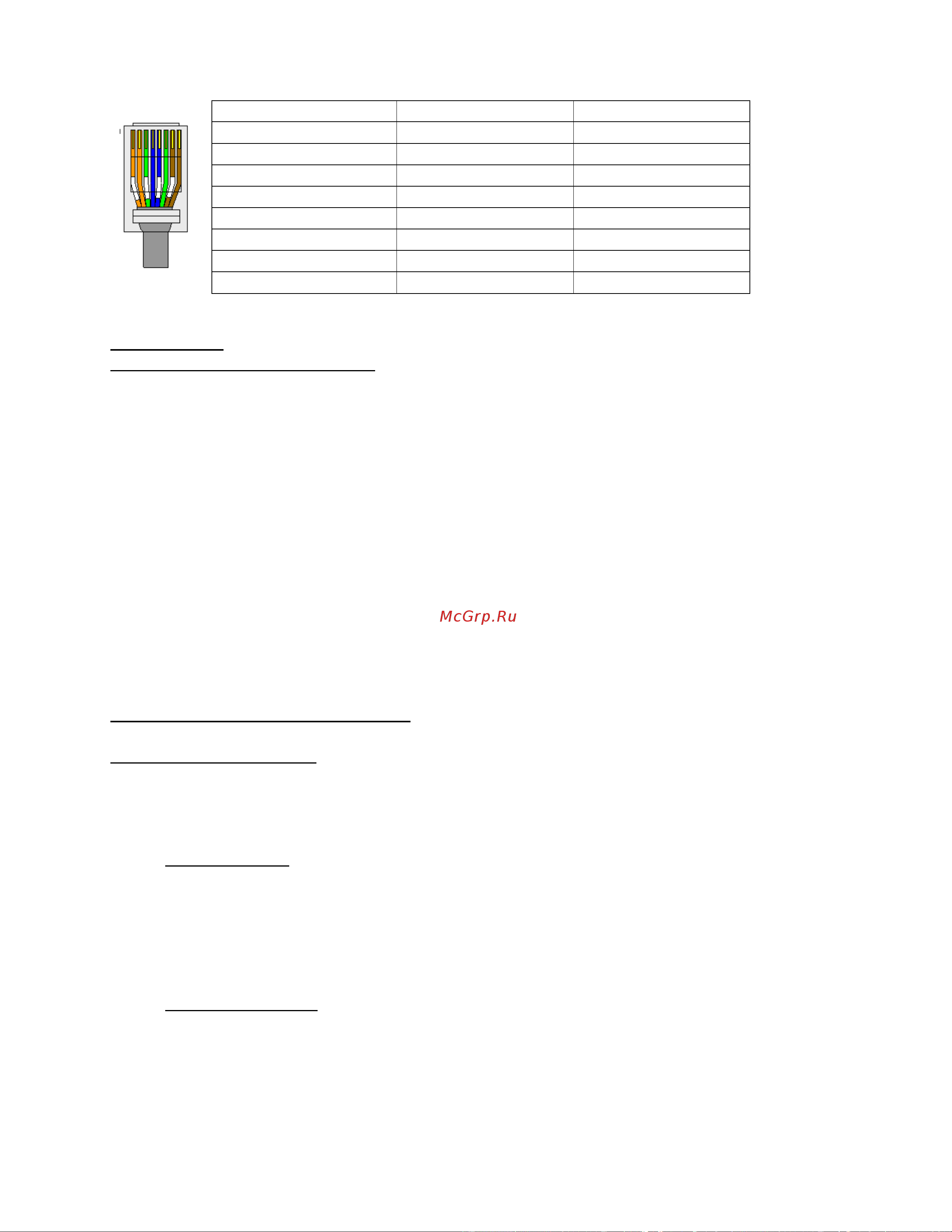

Номер контакта
Цвет
Назначение
1
Белый/оранжевый
DATA
2
Оранжевый
DATA
3
Белый/зеленый
AUDIO 1
4
Синий
AUDIO 2
5
Белый/синий
AUDIO 2
6
Зеленый
AUDIO 1
7
Белый/коричневый
AUDIO 3
8
Коричневый
AUDIO 3
1
8
