WWW.ROXTON.RU

В случае аварийных ситуаций моноблок имеет возможность управлять исполнительными

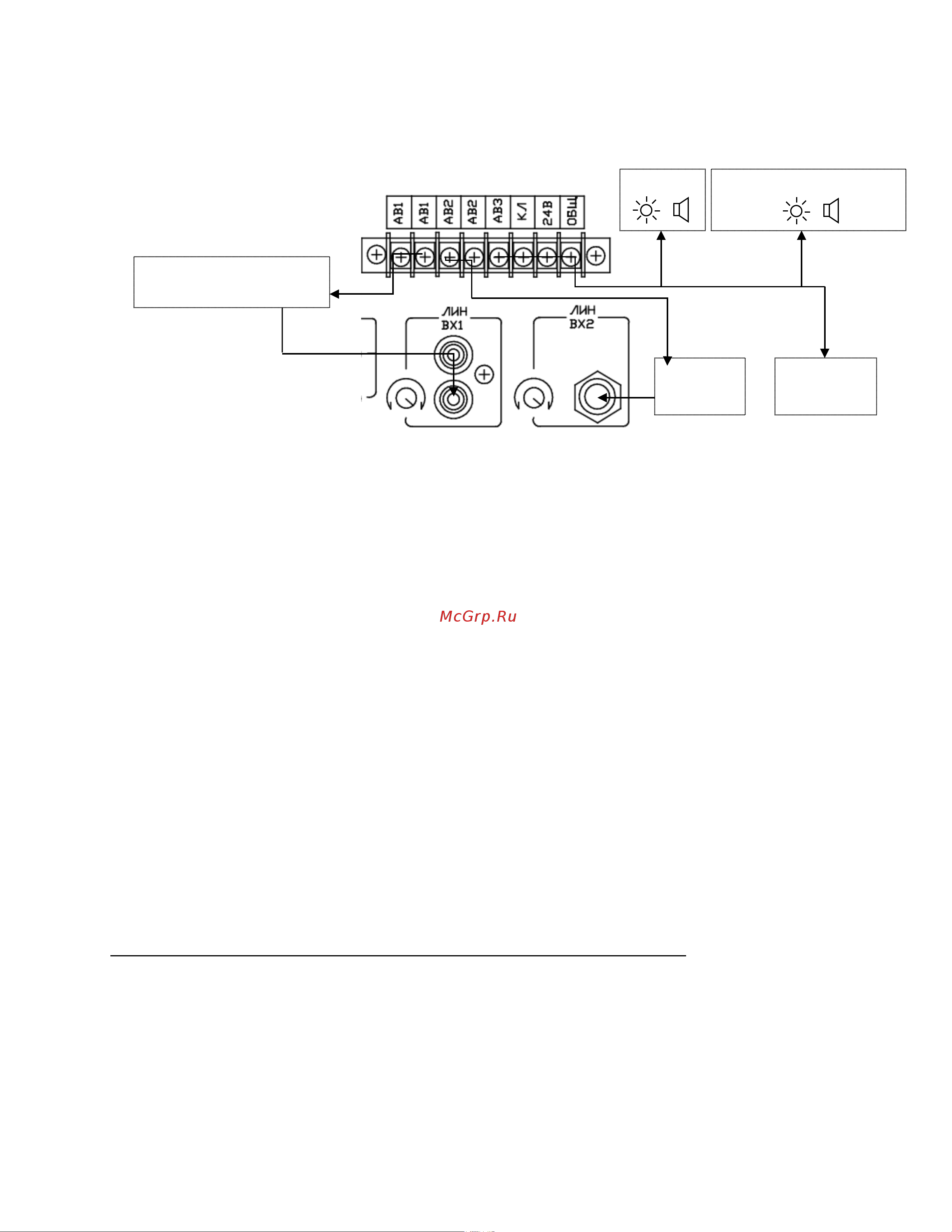

устройствами через выходные клеммы (поз.21). Один из примеров подключения внешних

блоков приведен на рисунке ниже:

При такой схеме включения, при поступлении на клеммы 1-8 АВАРИЙНЫЕ ВХОДЫ (поз.

20) аварийного сигнала от системы ОПС, подключаются соответствующие зоны, активируется

модуль речевых сообщений, и в выбранные зоны через звуковой вход ЛИН. ВХ. 1, поступает

записанное сообщение.

При подаче аварийного сигнала на клеммы ВСЕ АВАРИЙНЫЕ ВХОДЫ (поз.20), системой

ГОЧС, включаются все зоны. На клемме АВ 2 появляется сигнал квитирования. При этом во все

зоны через звуковой вход ЛИН. ВХ. 2 транслируется аварийное сообщение ГОЧС.

В случае отсутствия управляющих сигналов по протоколу RS-485 (при работе блока в

составе системы и активации данной функции (см. пункт 4)) на выходе АВ3 (поз.21)

активируется выходной контакт (клеммы АВ3+ОБЩ). При этом, индикатор НЕИСПРАВНОСТЬ

(поз.5) загорится красным цветом, активируется (при активации данной функции (см. пункт 4))

звуковая индикация блока и контакт КЛ (поз. 21).

В случае определения ошибки при автоматическом контроле линий громкоговорителей

(акустических систем поз.6), срабатывания системы заряда и контроля АКБ (если система

активирована) или в случае отсутствия управляющих сигналов по протоколу RS-485 на выходе

КЛ (поз.21) появится выходной контакт (клеммы КЛ+ОБЩ), запустится звуковая и световая

сигнализация, соответствующая ошибке. Работа звуковой индикации блока и выходного

контакта КЛ (поз. 21) возможна только при активации данной функции (см. пункт 4).

В случае аварийного сигнала, поступившего от системы ОПС или ГОЧС на любые клеммы

АВАРИЙНЫЕ ВХОДЫ (поз.20), на выходе 24V (поз.21) появится постоянное напряжение +24V

относительно клеммы ОБЩ, что позволит включить дополнительные устройства. Предельно

допустимый тока нагрузки 1,5А.

5.6 Подключение компонентов системы при работе в составе комплекса

Моноблок может работать как самостоятельно, так и в составе системы (комплекса). Для

подключения дополнительных управляющих блоков (RM-8064, PS-8208 и др.) используется

разъем ПОРТЫ СВЯЗИ (поз.14). В качестве соединительного кабеля, используется кабель UTP

пятой категории. В качестве оконечной обжимки кабеля используется телекоммуникационные

разъемы типа 8Р8С или RJ-45. Распайка кабеля производится согласно таблицы:

ГО

ЧС

Контроль линий 100В

RS-485

Таблички

«ВЫХОД»

Блок аварийных

сообщений AP-8264
