WWW.ROXTON.RU

ВНИМАНИЕ: Соблюдайте полярность подключения резервного источника согласно надписи на

блоке.

В состав блока входят фильтрующие конденсаторы большого номинала, поэтому при

подключении резервного питания возможно искрообразование, связанное с зарядом

конденсаторов. Для исключения этого эффекта рекомендуется сначала подключить основное

питание и включить блок, а затем подсоединить резервное питание.

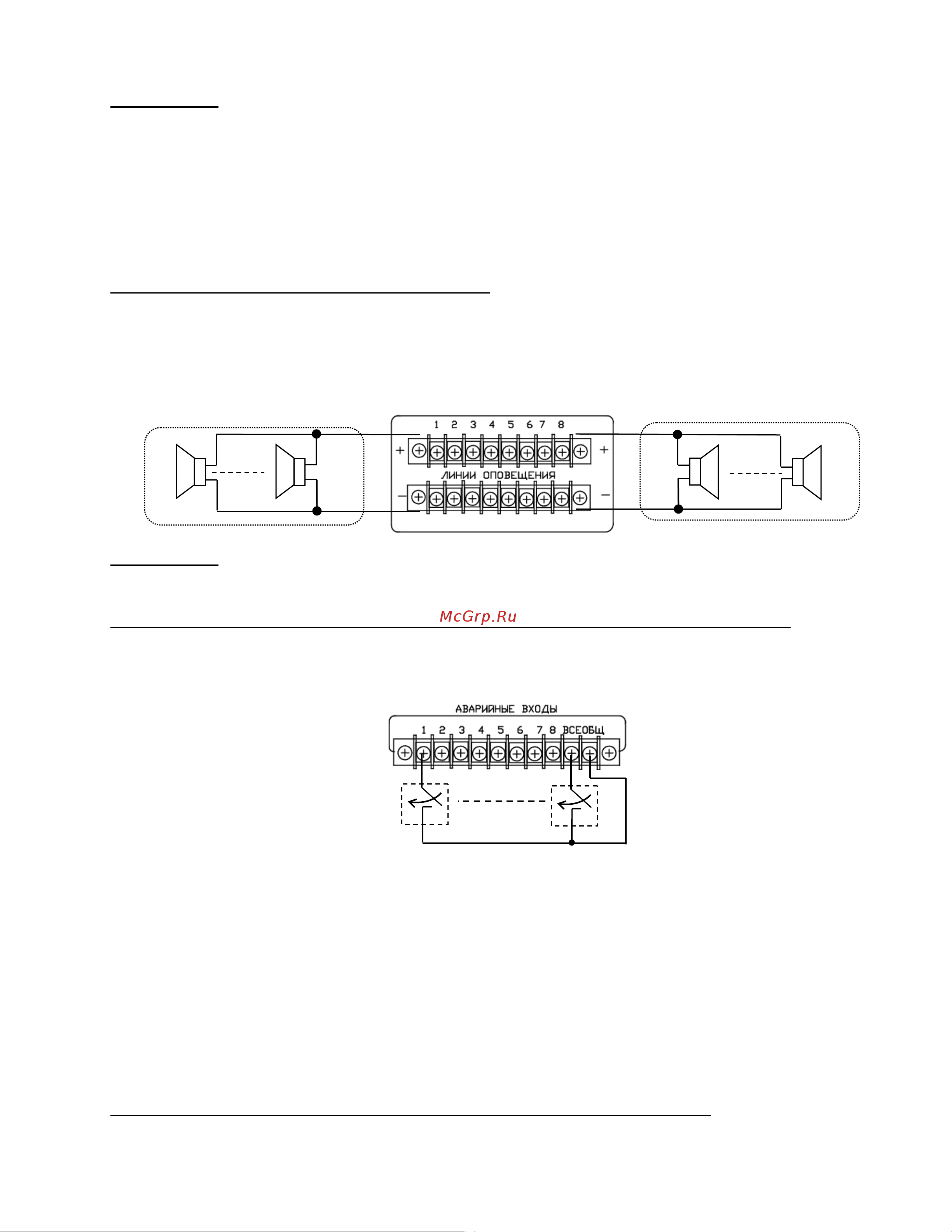

5.3 Подключение внешних акустических систем

Блок позволяет подключить от одной до восьми линий громкоговорителей (организовать

до 8-ми зон), с рабочим напряжением 100В, общей мощностью не более 360Вт.

Внешние акустические системы подключаются к разъему ЛИНИИ ОПОВЕЩЕНИЯ (ПОЗ 13)

согласно рисунку.

ВНИМАНИЕ: Суммарная мощность подключаемых громкоговорителей (акустических систем) не

должна превышать 360Вт.

5.4 Подключение внешнего управления от системы Охранно-пожарной сигнализации

Подключение внешнего управления от системы ОПС производится на клеммы

АВАРИЙНЫЕ ВХОДЫ (поз.20) согласно рисунку. Внешний звуковой сигнал подается на звуковые

разъемы ЛИН. ВХ 1 и ЛИН. ВХ 2 (поз. 17 и 19).

При замыкании клеммы 1-8, и клеммы ОБЩ включаются соответствующие зоны,

индикаторы зон 1-8 (поз.4) загораются красным цветом. Сигнал со входа ЛИН. ВХ. 1 поступает

на усилитель мощности, при этом основной регулятор громкости ГРОМКОСТЬ (поз.7)

блокируется, регулировка громкости становится возможной только при помощи регулятора

ЛИН. ВХ. 1 (поз.16)).

При замыкании клемм ВСЕ и ОБЩ включаются все зоны, индикаторы зон 1-8 (поз.4) загораются

красным цветом, звуковой сигнал поступает на усилитель мощности со входа ЛИН. ВХ. 2, при

этом основной регулятор громкости ГРОМКОСТЬ (поз.7) блокируется, регулировка громкости

становится возможной только регулятором ЛИН. ВХ. 2 (поз.18)).

5.5 Подключение выходных клемм управления внешними блоками системы

ЗОНА №1

100В

ЗОНА №8

100В
