3.1. Работа модуля речевых сообщений
Модуль цифровых сообщений предназначен для автоматического аварийного оповещения. Блок
позволяет записывать и хранить в цифровом виде одно речевое сообщение длительностью до 60 секунд.

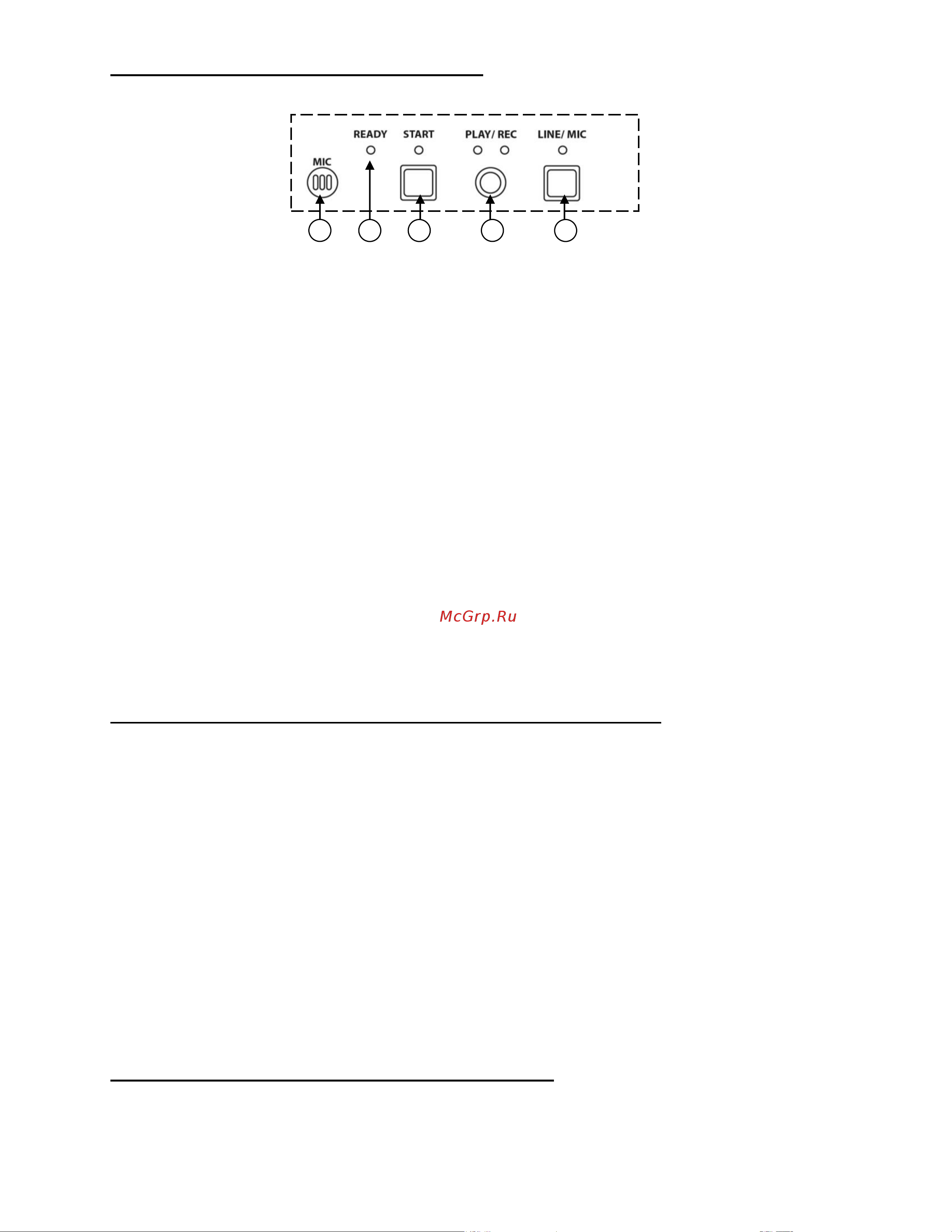

18. МИКРОФОН – Встроенный высокочувствительный микрофон для оперативной записи сообщения без
использования линейного входа блока.
19. ИНДИКАТОР READY (ГОТОВНОСТЬ) – Индикатор загорается в случае готовности блока к
выполнению операций. При переводе блока в режим REC индикатор READY гаснет на время,
необходимое блоку для стирания предыдущего сообщения (7 сек.), после чего можно преступать к
процедуре записи нового сообщения.
20. КНОПКА START (СТАРТ) – В зависимости от выбранного режима REC/PLAY используется для
включения/выключения заранее записанного сообщения (режим PLAY), или для записи сообщения
(режим REC). Индикатор отображает состояние блока. Может находится в следующих состояниях:
1) Индикатор не горит – блок находится в состоянии ожидания .
2) Индикатор равномерно мигает – происходит воспроизведение сообщения под действием нажатия
кнопки START, или под действием замыкания входных клемм (позиция 10). Блок находится в режиме
PLAY.
3) Индикатор горит – происходит запись сообщения с линейного входа, или с микрофона, в
зависимости от положения кнопки LINE/MIC. Блок находится в режиме REC.
21. КНОПКА REC/PLAY (ЗАПИСЬ/ВОСПРОИЗВЕДЕНИЕ) – Потайного исполнения, используется для
выбора режима работы блока: запись нового (красный индикатор) или воспроизведение записанного
сообщения (зеленый индикатор).
22. КНОПКА LINE/MIC (ЛИНЕЙНЫЙ ВХОД/МИКРОФОН) – Определяет выбор источника информации:
линейный вход (позиция 13), или внутренний микрофон. Индикатор показывает состояние кнопки
LINE/MIC. В случае выбора режима LIN индикатор загорается.
Описание разъемов задней панели блока речевых сообщений (поз 10)
КЛЕММЫ EM1/GND (ВХОД СИГНАЛА УПРАВЛЕНИЯ) – Используются внешними устройствами для
управления блоком. На контакты подается сигнал управления в виде сухого контакта. При замыкании
данных контактов блок начинает воспроизводить записанное сообщение до момента снятия замыкания с
клемм, либо при ручной остановке сообщения (кнопка START на лицевой панели)
ВНИМАНИЕ: при замыкании данных клемм включаются все зоны оповещения.
КЛЕММЫ EM2/GND (ВХОД СИГНАЛА УПРАВЛЕНИЯ) – Используются внешними устройствами для
управления блоком. На контакты подается сигнал управления в виде сухого контакта. При замыкании
данных контактов блок начинает воспроизводить сигнал поступивший на вход LINE IN(например сигнала
ГОЧС), до момента снятия замыкания.
ВНИМАНИЕ: при замыкании данных клемм включаются все зоны оповещения.
КЛЕММЫ +24V/GND (ВХОД СИГНАЛА УПРАВЛЕНИЯ) – Используются внешними устройствами для
управления блоком. На контакты подается сигнал управления в виде DC 24V. При поступлении данного
сигнала блок начинает воспроизводить записанное сообщение до момента снятия напряжения с клемм,
либо при ручной остановке сообщения (кнопка START на лицевой панели)
ВНИМАНИЕ: при активации данных клемм включаются все зоны оповещения.
Запуск автоматического оповещения по сигналу от ОПС.
Соедините контакты (EM1 и GND) с выходом ОПС (см. инструкцию по эксплуатации). В качестве сигнала
управления могут быть использованы открытый коллектор NPN-транзистора или нормально разомкнутый
контакт реле. При замыкании контактов реле ОПС (кратковременное или постоянное) начинается
воспроизведение предварительно записанного сообщения.
При снятии сигнала управления воспроизведение прекращается.
