Для обеспечения надежности электрических соединений рекомендуется

использовать медные многожильные кабели. Перед подключением концы кабелей

следует зачистить и залудить или использовать кабельные наконечники. Жилы

кабелей следует зачищать так, чтобы их оголенные концы после подключения к

прибору не выступали за пределы клеммника.

Номер

вывода

Назначение вывода

1, 2 Фаза вход

3, 4 Фаза выход

5, 6 Ноль вход

7, 8 Синхронизация (Фаза вход после предохранителя)

9 Управляющий контакт “Фаза”

10 Управляющий контакт “Ноль”

11, 12 Ноль выход

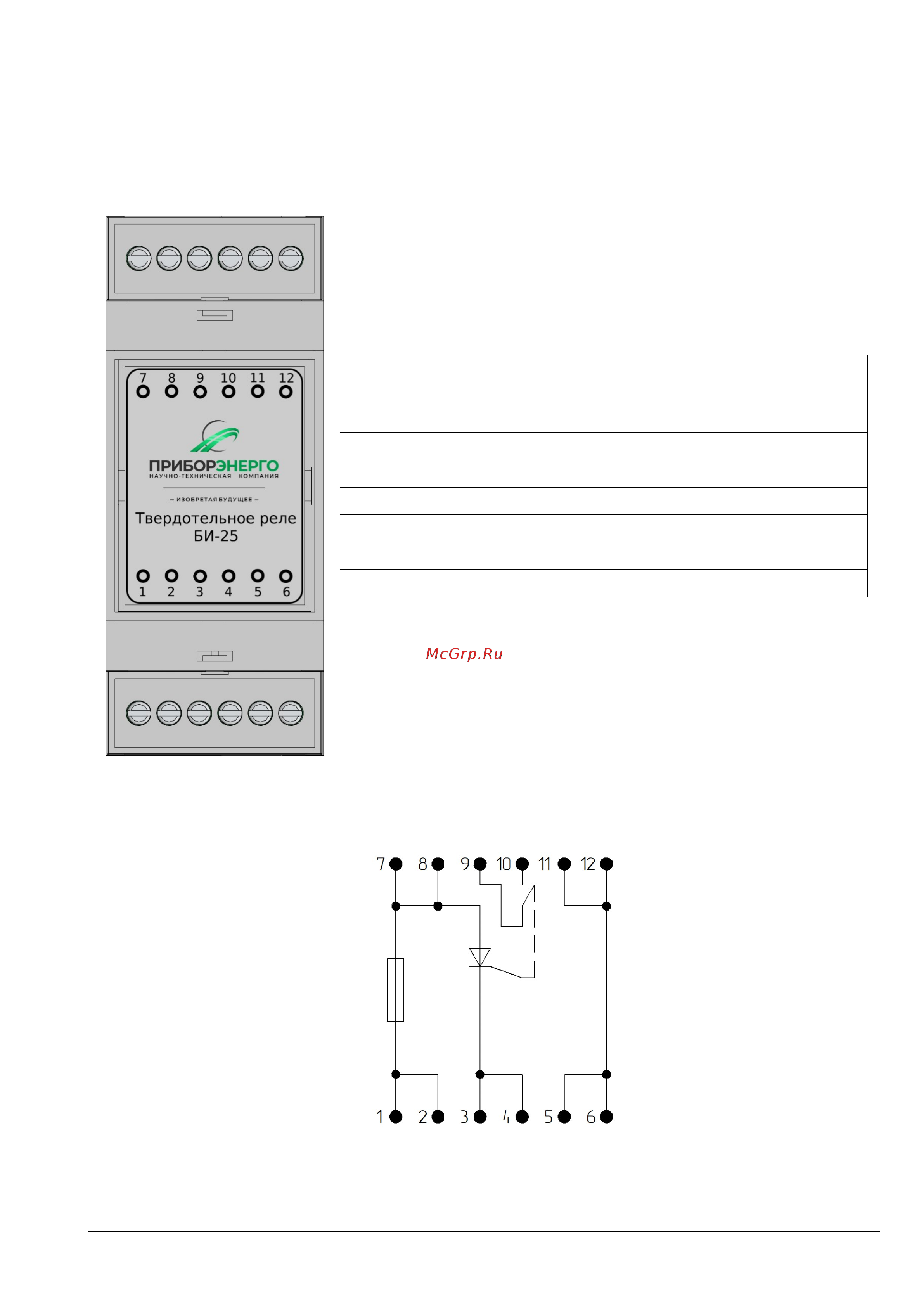

Назначение выводов показано на Рис.1.

Рис.1 Назначение выводов.

Рис.2 Схема подключения.

Прибор следует подключать согласно схеме на Рис.2.

ПСРЭ.БИ-25.01 5
