StarLine S96 – StarLine S96, S9
Инструкция по установке – 148
1.
2.
3.
4.
5.
6.
7.
8.
9.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Выход из режима «Регистрация устройств» будет подтвержден 2 вспышками светодиода сервисной
кнопки или трансивера и 2 звуковыми сигналами, после чего последуют сигналы, количество которых
будет соответствовать общему числу зарегистрированных брелоков, брелоков-меток BLE и
смартфонов.
При наличии GSM-модуля в составе комплекса после завершения регистрации на телефон владельца
придет SMS-сообщение с перечнем зарегистрированных устройств.
9.5.5 Регистрация кодового реле StarLine R4
Если кодовое реле StarLine R4 было приобретено отдельно, то необходимо зарегистрировать его в
памяти основного блока, предварительно подключив его в соответствии со схемой:
Снимите комплекс с охраны. Выключите зажигание, если оно было включено.
Соедините между собой провода OUTPUT и INPUT кодового реле.
Подайте питание (провода BAT И GND).
Нажмите сервисную кнопку 7 раз.
Включите зажигание.
Последуют 7 сигналов светодиода и сирены.
Затем последуют 2 сигнала светодиода и сирены, означающих вход в режим регистрации.
Успешная регистрация будет подтверждена кратковременным включением встроенного реле
StarLine R4.
Выключите зажигание и разомкните провода OUTPUT и INPUT.
9.5.6 Регистрация подкапотного блока StarLine R6
Если подкапотный блокStarLine R6был приобретен отдельно от охранного комплекса, то необходимо
записать его в память основного блока.
Порядок записи блока R6 в память охранного комплекса:

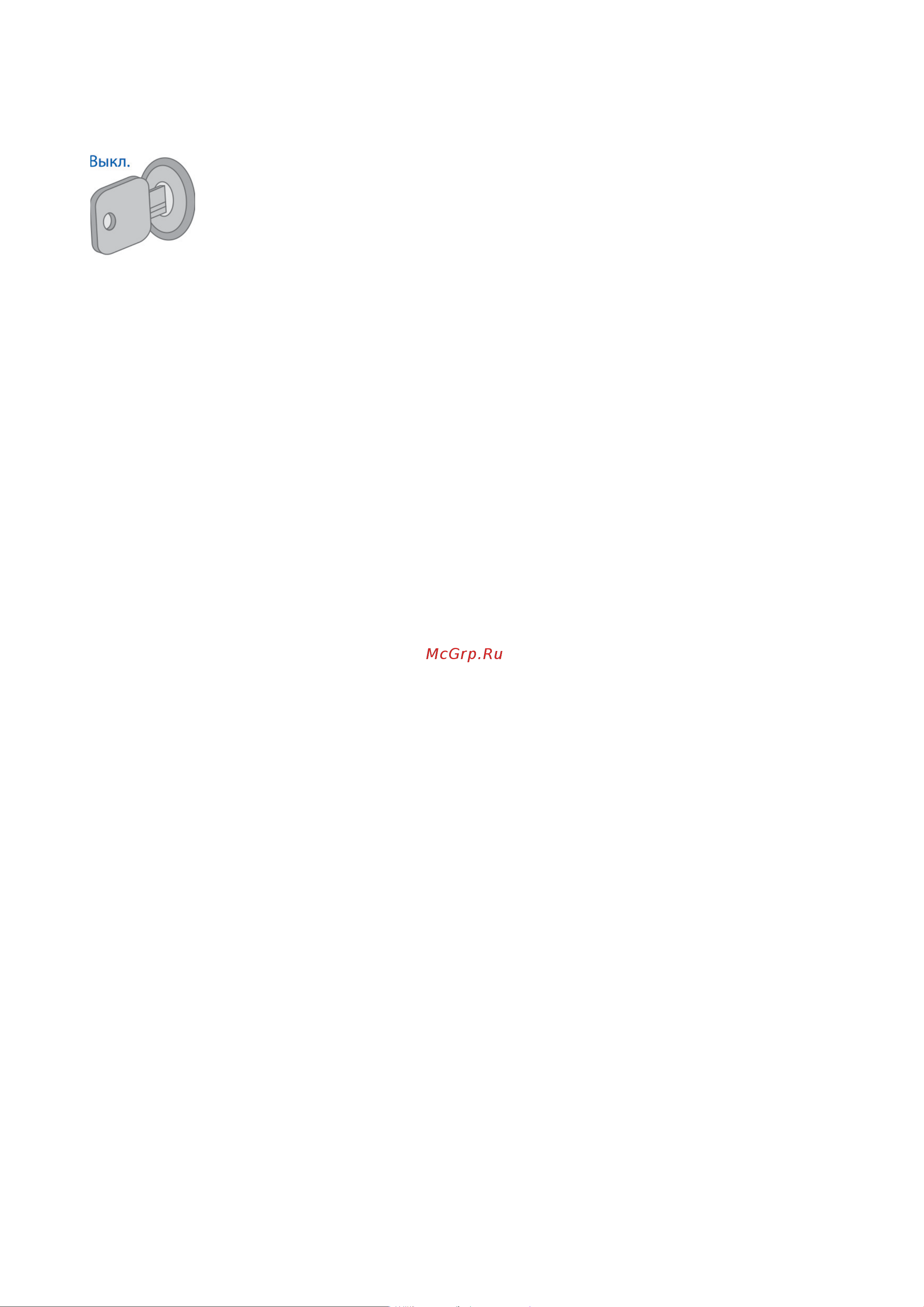

Выключите зажигание.
Отключите проводаBAT,OUTPUTиINPUTот цепей автомобиля.
Нажмите сервисную кнопку 7 раз.
Включите зажигание. Последуют 7 сигналов светодиода на сервисной кнопке и 7 сигналов
сирены.
Последуют 2 сигнала светодиода на сервисной кнопке и 2 коротких сигнала сирены,
подтверждающих вход в режим регистрации устройств.
Соедините между собой проводаOUTPUTиINPUTStarLine R6.
Подайте питание (проводаBATиGND).
При успешной регистрации через 10 секунд последует подтверждение со стороны основного
блока охранного комплекса.
Отключите проводBATот цепей автомобиля, затем разомкните проводаOUTPUTиINPUT.
Выключите зажигание и проверьте работуStarLine R6.
