Nakamichi NQ523BD [10/11] Схема подключения

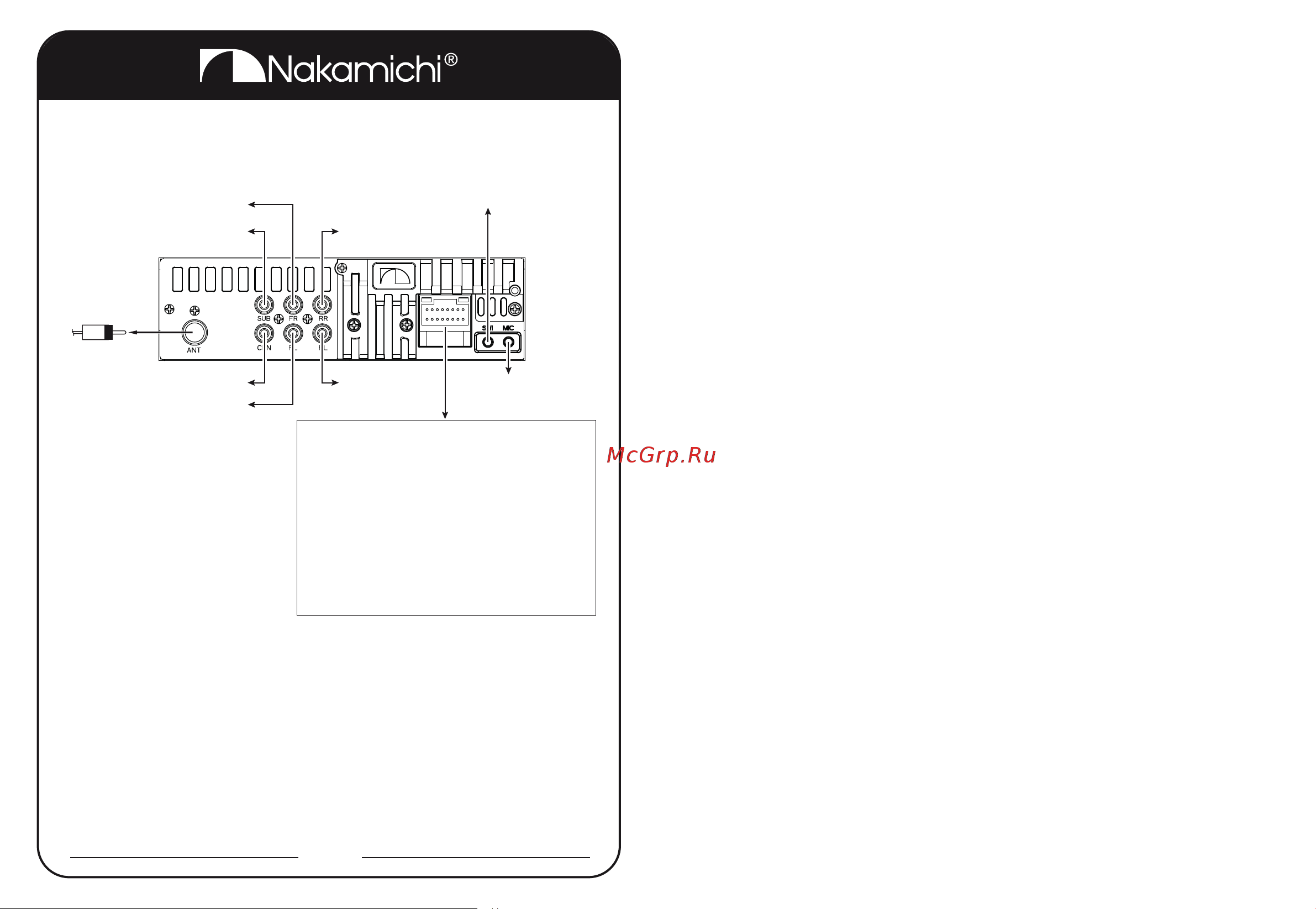

СХЕМА ПОДКЛЮЧЕНИЯ

жёлтый +12 В (аккумулятор)

красный + ACC (при включённом зажигании)

чёрный − GND (масса)

синий +12 В (питание антенны/усилителя)

белый передний левый +

бело-чёрный передний левый −

серый передний правый +

серо-чёрный передний правый −

зелёный задний левый +

зелёно-чёрный задний левый −

фиолетовый задний правый +

фиолетово-чёрный задний правый −

Вход внешнего микрофон

(не входит в комплект)

Вход проводного адаптера

управления кнопками руля

(не входит в комплект)

Передний правыйRCA выход

Задний правый

RCA выход

RCA выход центрального канала

Передний левый RCA выход

Задний левый

RCA выход

Разъем антенны

(не входит

в комплект)

Питание/динамики

RCA выход сабвуфера
