DLP-проектор – Руководство пользователя
— 5 —

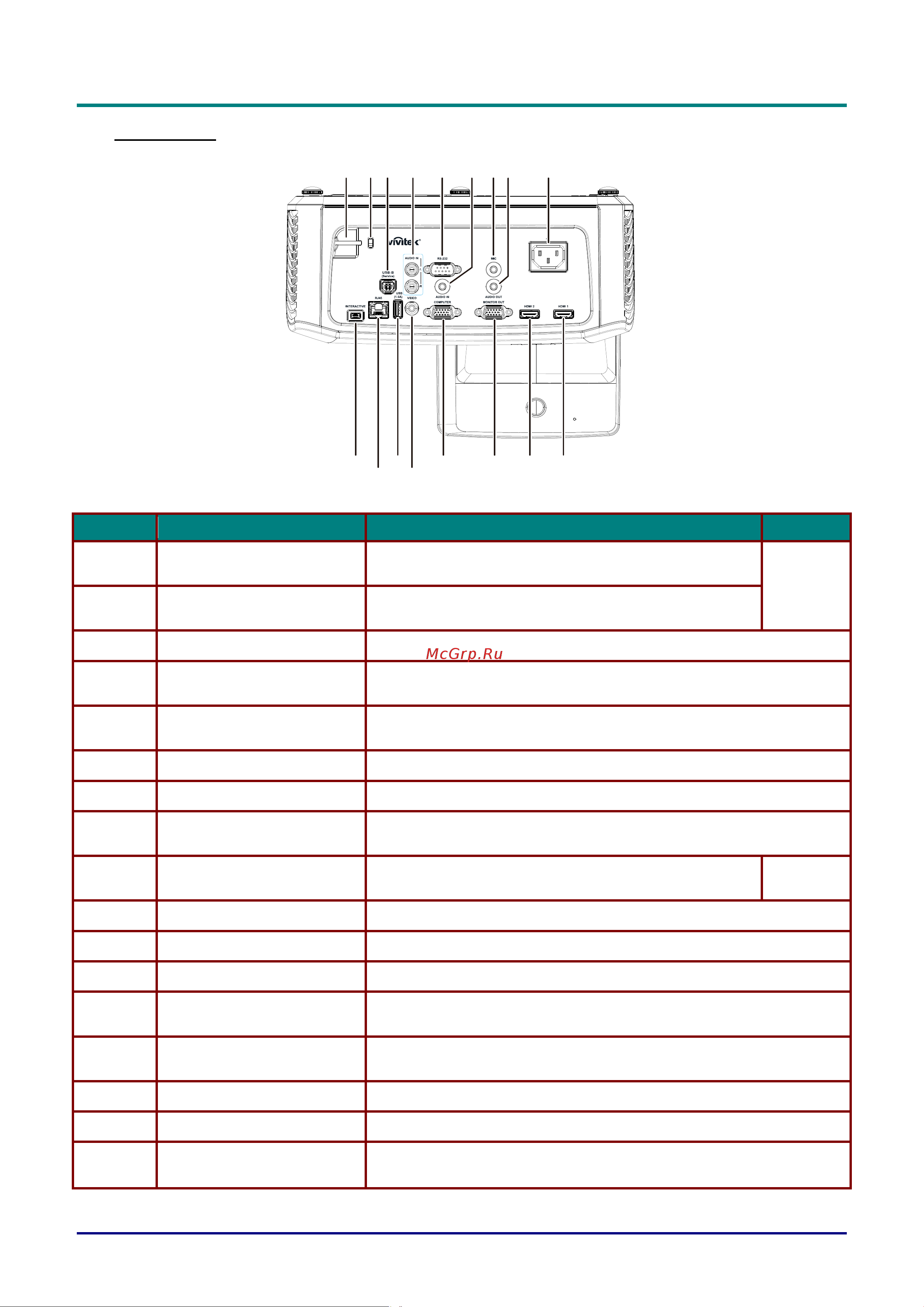

Вид сзади
1 2
3
4
56
7
8 9
1011
1213
14
15
16
17
ПУНКТ НАЗВАНИЕ ОПИСАНИЕ СТР.
1.
Проушина для запирания
Для безопасности и защиты от недозволенного
использования
54
2.
Замок Kensington
Защита стационарного объекта с помощью замка
системы Kensington
3.
USB-B (для обслуживания) Подключение кабеля USB от компьютера.
4.
AUDIO L/R
(Для Видео/ S-VIDEO)
Подключение аудиокабеля от устройства–источника звука
5.
RS-232
Подключение кабеля с последовательным портом RS-232
пульта дистанционного управления
6.
Аудиовход Подключение аудиокабеля от устройства–источника звука
7.
MIC Подключение микрофона
8.
Аудиовыход
Этот выход служит для подключения звукового кабеля к
усилителю звука
9.
Вход питания переменного
тока
Подключение СЕТЕВОГО кабеля
12
10.
HDMI 1 Подключение кабеля HDMI от устройства HDMI
11.
HDMI 2 Подключение кабеля HDMI от устройства HDMI
12.
Выход для монитора Подключение кабеля RGB к внешнему дисплею
13.
КОМПЬЮТЕР
Подключение компьютера или других устройств с помощью
RGB-кабеля
14.
Композитный видеовход
Подключение кабеля полного видеосигнала от устройства –
источника полного видеосигнала
15.
USB (1,5 А) Подключение кабеля USB от источника питания.
16.
RJ – 45 Подключение кабеля ЛВС от сети Ethernet
17.
ИНТЕРАКТИВНЫЙ
Подключите кабель USB к ПК (для интерактивной функции)
Примечание. Имеется только в модели DW771USTi/DH773USTi
