DLP-проектор – Руководство пользователя
— 4 —

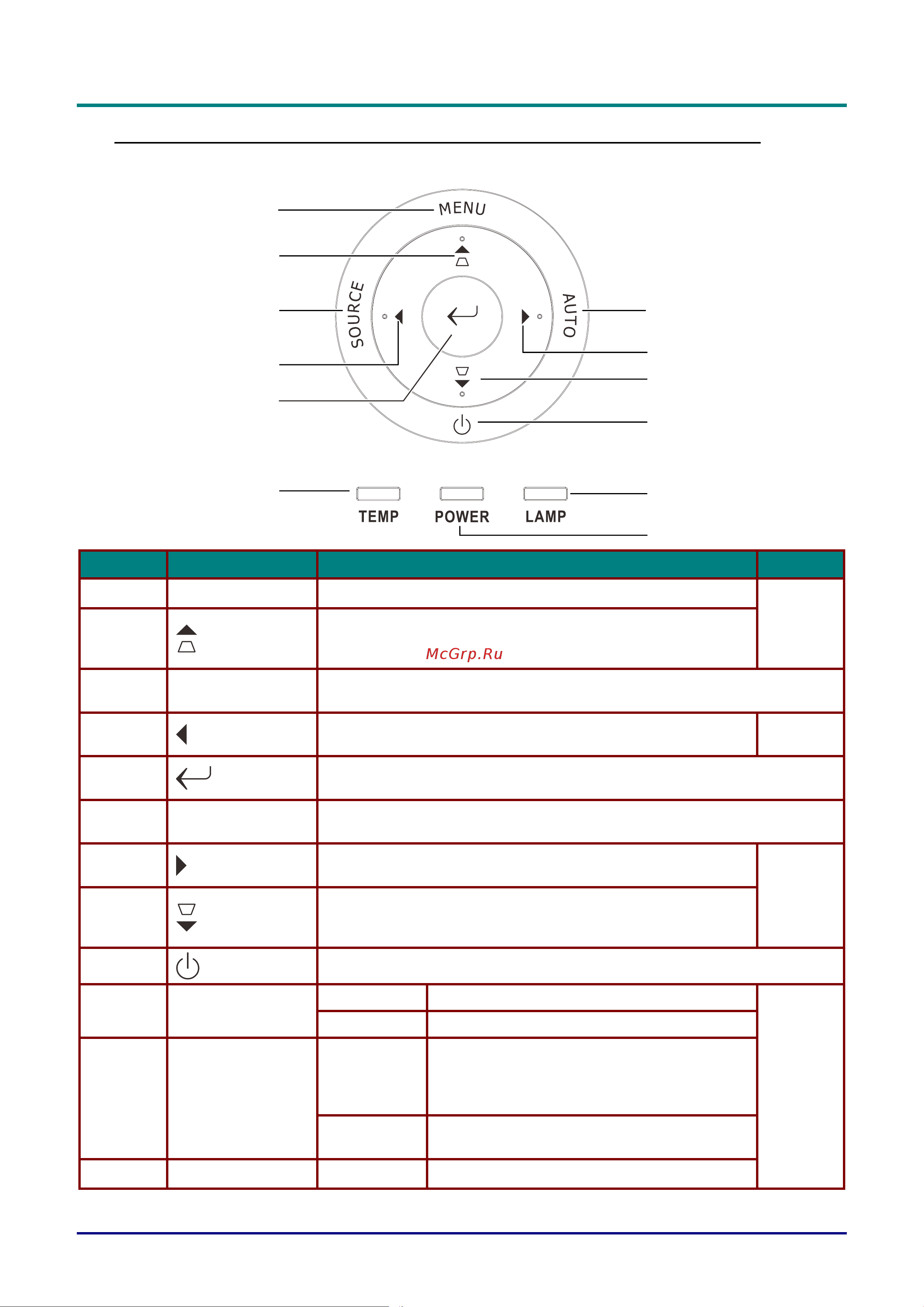

Вид сверху –Кнопки управления экранным меню и индикаторы
1
6
2
3
4
5
12
7
8
9
10
11
ПУНКТ НАЗВАНИЕ ОПИСАНИЕ СТР.
1.
MENU (Меню) Эта кнопка служит для открытия и закрытия экранных меню.
17
2.
Служит для перемещения в экранном.
Также эта кнопка служит для вызова экспресс-меню
коррекции трапецеидального искажения.
3.
SOURCE
(Источник)
Также эта кнопка служит для вызова меню источников сигнала.
4.
Эта кнопка служит для перемещения и изменения настроек в
экранном меню.
17
5.
Эта кнопка служит для ввода или подтверждения выделенного пункта
экранного меню
6.
AUTO (Авто)
Эта кнопка служит для оптимизации размера, положения и разрешения
изображения.
7.
Эта кнопка служит для перемещения и изменения настроек в
экранном меню.
17
8.
Служит для перемещения в экранном.
Также эта кнопка служит для вызова экспресс-меню
коррекции трапецеидального искажения.
9.
Эта кнопка служит для включения и выключения проектора.
10.
Индикатор «LAMP»
(Лампа)
Красный Выход лампы из строя.
56
Мигающий Индикация ошибки
11.
Индикатор
«POWER»
(Питание)
Зеленый
Готовность к включению питания
(переходу в режим ожидания)
Лампа светится, система работает
стабильно Перегрев
Мигающий
Начальные параметры системы, Питание
включено, Охлаждение, Индикация ошибки
12.
Индикатор Temp Мигающий Перегрев
