Проектор DLP—Руководство для пользователя
– 47 –

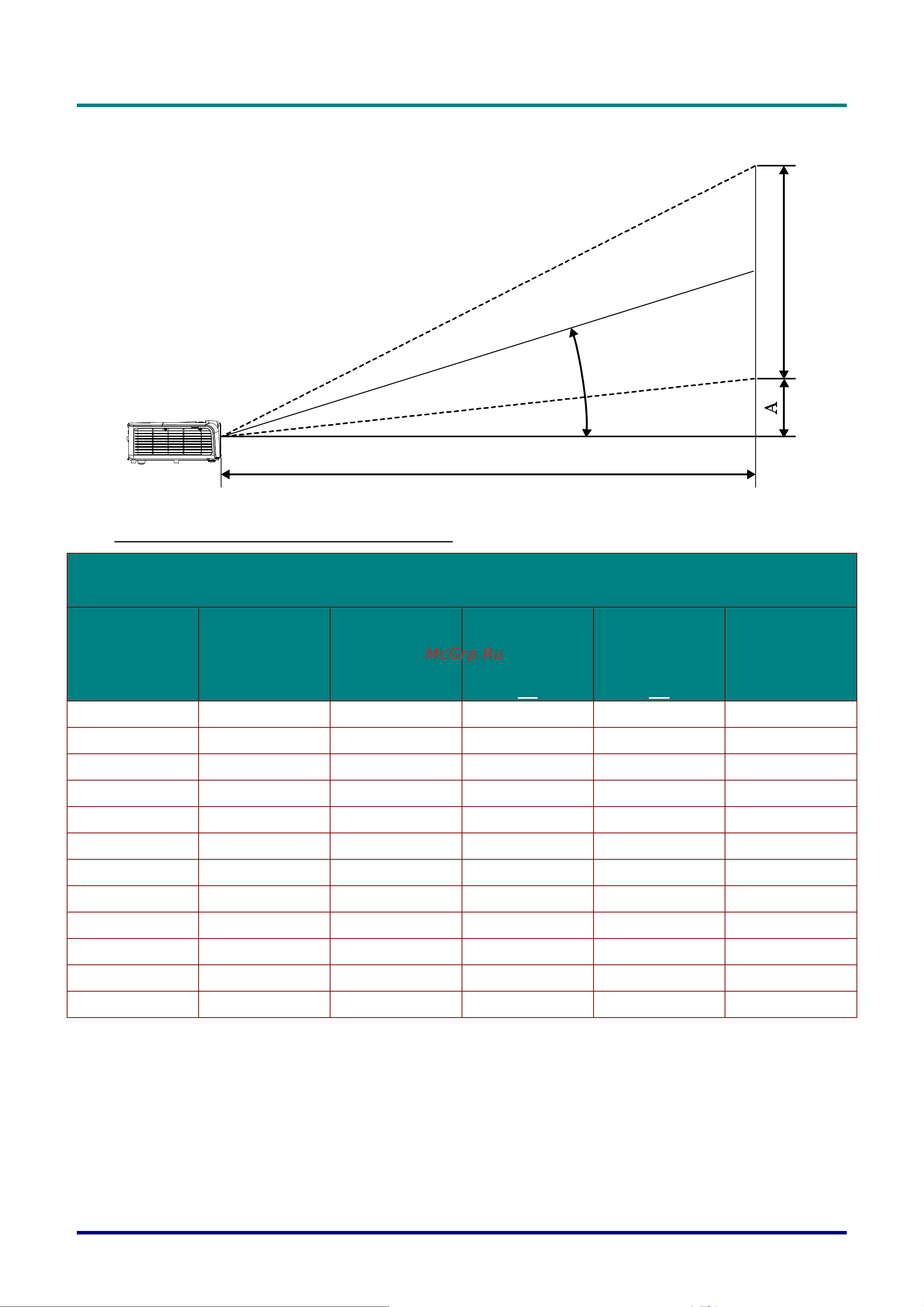

Проекционное расстояние и размер изображения
Таблица параметров проецирования
D550 / D552 / D556 / D548 / D54HA / D551 /D553 / D555 / D55BA / D554
РАЗМЕР
ИЗОБРАЖЕНИЯ
ПО ДИАГОНАЛИ
(В ДЮЙМАХ)
ШИРИНА
ИЗОБРАЖЕНИЯ
(В ДЮЙМАХ)
ВЫСОТА
ИЗОБРАЖЕНИЯ
(В ДЮЙМАХ)
РАССТОЯНИЕ
ПРОЕЦИРОВАНИ
Я
(ММ)
ОТ
РАССТОЯНИЕ
ПРОЕЦИРОВАНИ
Я
(ММ)
ДО
СМЕЩЕНИЕ-A
(ММ)
60 48 36
2340,9 2609,1
128,0
70 56 42
2731,0 3478,8
149,4
72 57,6 43,2
2809,0 4348,5
153,6
80 64 48
3121,2 5218,2
170,7
84 67,2 50,4
3277,2 6522,7
179,2
90 72 54
3511,3 8697,0
192,0
96 76,8 57,6
3745,4 10871,2
204,8
100 80 60
3901,4 13045,4
213,4
120 96 72
4681,7 5870,4
256,0
135 108 81
5266,9 6522,7
288,0
150 120 90
5852,2 8697,0
320,0
200 160 120
7802,9 2609,1
426,7
Расстояние проекции
Угол коррекции
трапецеидальных искажений
Высота изоб
р
ажения
