Проектор DLP—Руководство для пользователя
— 4 —

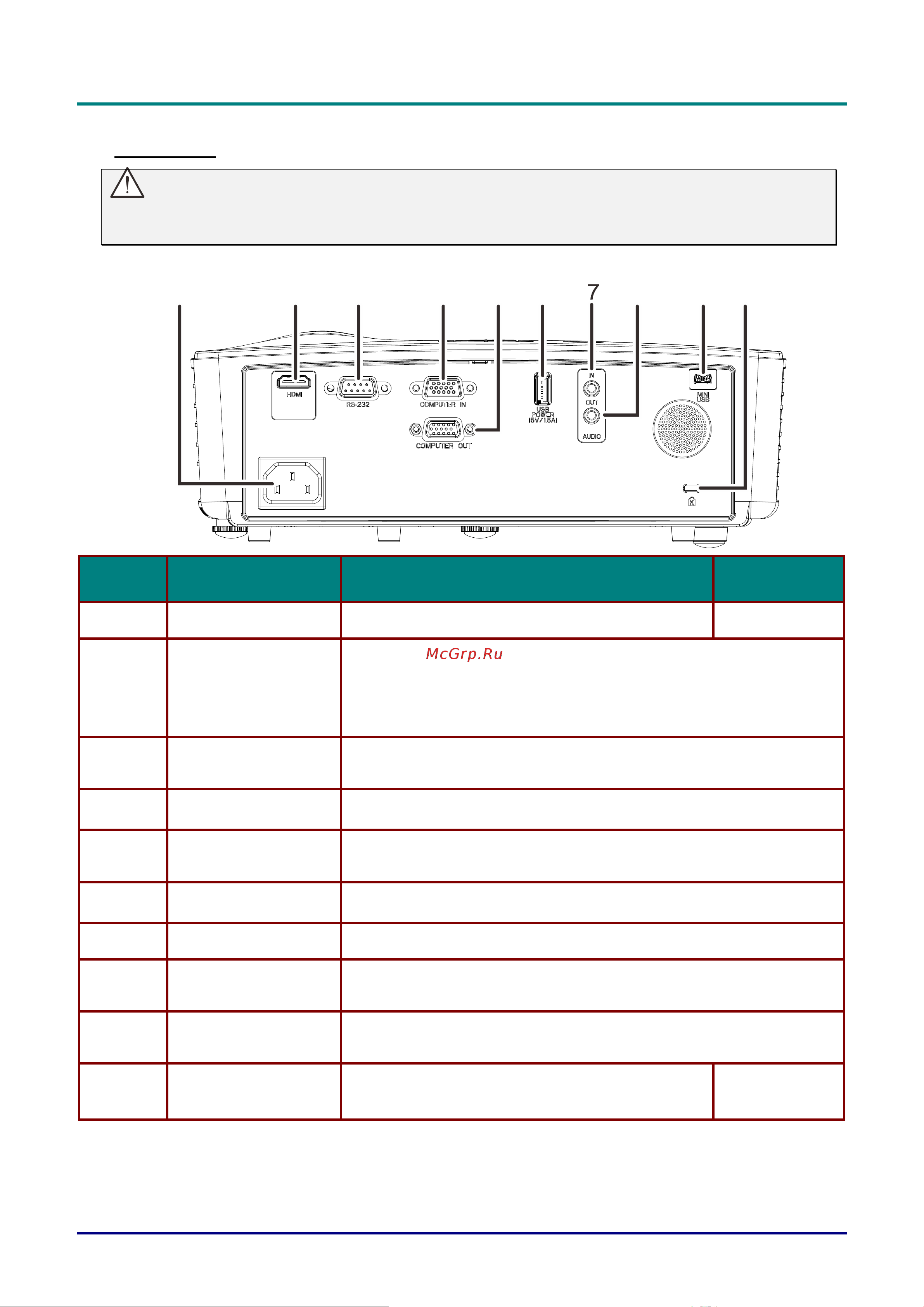

Вид сзади
Внимание!
В качестве меры предосторожности перед выполнением соединений отключите подачу
питания на проектор и подключенные к нему устройства.
1098654
3
2
1
ПУНКТ ЯРЛЫК ОПИСАНИЕ СМ. НА СТР.
1.
AC IN Подключение кабеля ПИТАНИЯ
9
2. HDMI
Подключите HDMI-кабель устройства HDMI
Подключите MHL-кабель MHL-совместимого устройства.
Примечание. Для некоторых MHL-совместимых устройств, вывод
сигнала в которых осуществляется не через micro-USB, может
потребоваться дополнительный кабельный адаптер.
3. RS-232C
Подключение кабеля последовательного порта RS-232 для пульта
дистанционного управления
4.
ВХОД
КОМПЬЮТЕРА
Подключение кабеля RGB компьютера
5.
ВЫХОД
КОМПЬЮТЕРА
Этот разъем служит для подключения кабеля RGB к устройству
отображения
6.
ПИТАНИЕ ЧЕРЕЗ
USB (5 В/1,5 А)
Зарядка через USB (пост. ток 5 В)
7.
AUDIO IN
Подключение АУДИОкабеля от входного устройства
8.
AUDIO OUT
Этот разъем служит для подключения АУДИОкабеля к
аудиоусилителю
9. MINI USB
Подключение USB-кабеля от компьютера (только для
обслуживания)
10.
Разъем для
защитного замка
Kensington
Защита постоянного компонента с помощью
системы замка Kensington
40
