Nakamichi NTA-1812 Kia Rio 20+ [6/7] Схема подключения

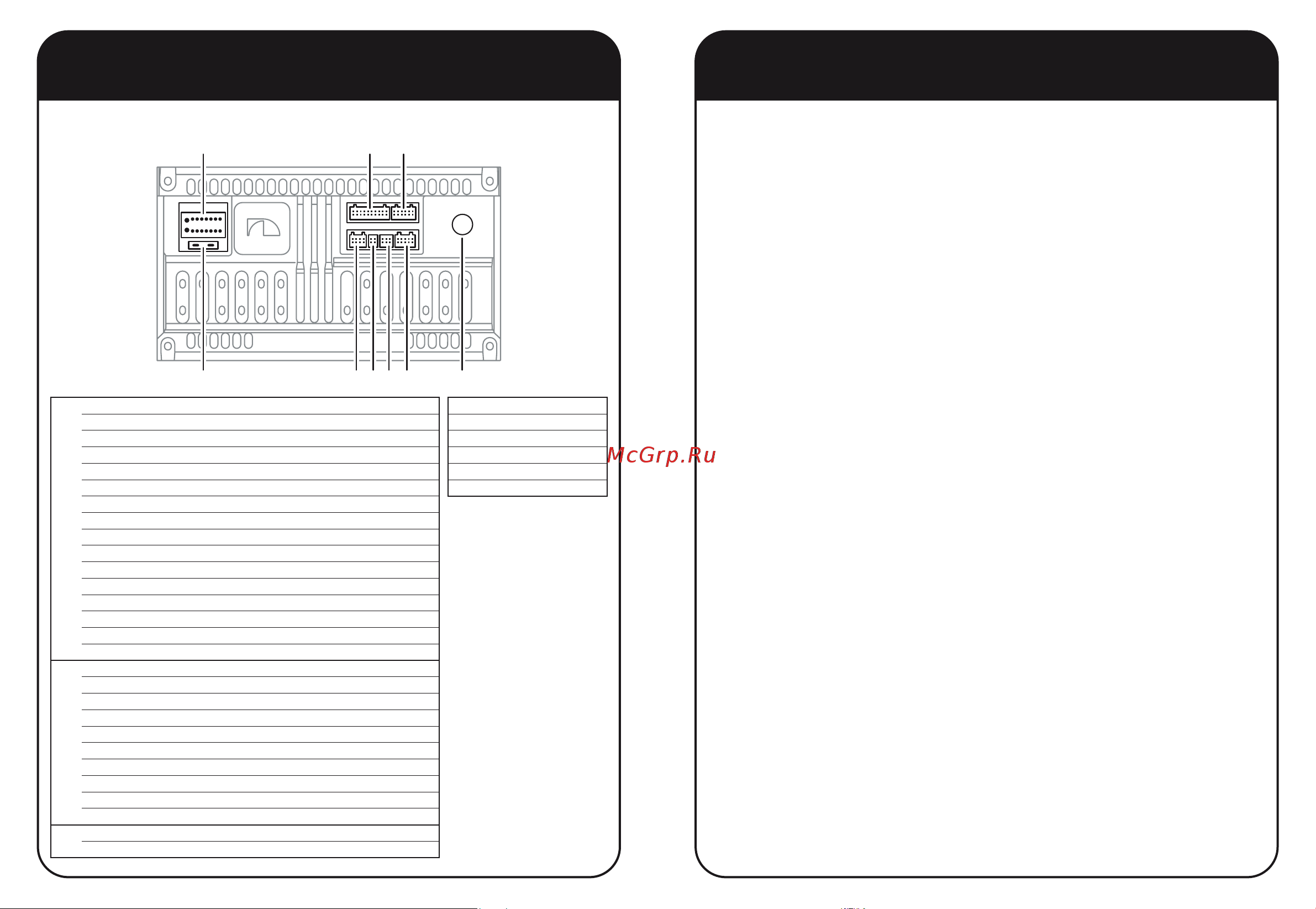

СХЕМА ПОДКЛЮЧЕНИЯ

GND Черный Масса –

B+ Желтый Аккумулятор +12V

ACC Красный ACC +12V

ILL Оранжевый Подсветка

Reverse Коричневый Задний ход

SWC1 Белый Кнопки руля 1

SWC2 Зеленый Кнопки руля 2

ANT Синий Включение антенны +12V

RL+ Зеленый Задний левый+

RL- Зеленый/черный Задний левый –

FL+ Белый Передний левый +

FL- Белый/черный Передний левый –

FR+ Серый Передний правый +

FR- Серый/черный Передний правый –

RR+ Фиолетовый Задний правый +

RR- Фиолетовый/черный Задний правый -

Video IN Желтый Видео-вход

Audio IN-L Белый Аудио-вход правый

Audio IN-R Красный Аудио-вход левый

Video OUT-1 Желтый Видео-выход 1

Video OUT-2 Желтый Видео-выход 2

Audio OUT-L Белый Аудио-выход правый

Audio OUT-R Красный Аудио-выход левый

Subwoofer Коричневый Аудио-выход сабвуфер

MIC Черный Внешний микрофон

Amp. Control Оранжевый Управление усилителем

R. cam In Желтый Камера заднего вида

Brake Розовый Ручной тормоз

C Не используется

D USB Разъем USB

E Не используется

F Не используется

H Предохранитель 15 А

I ANT Радио-антенна

IH CDE
