Nakamichi NKMD60.4 [3/7] Внешний вид и размеры мм панель управления

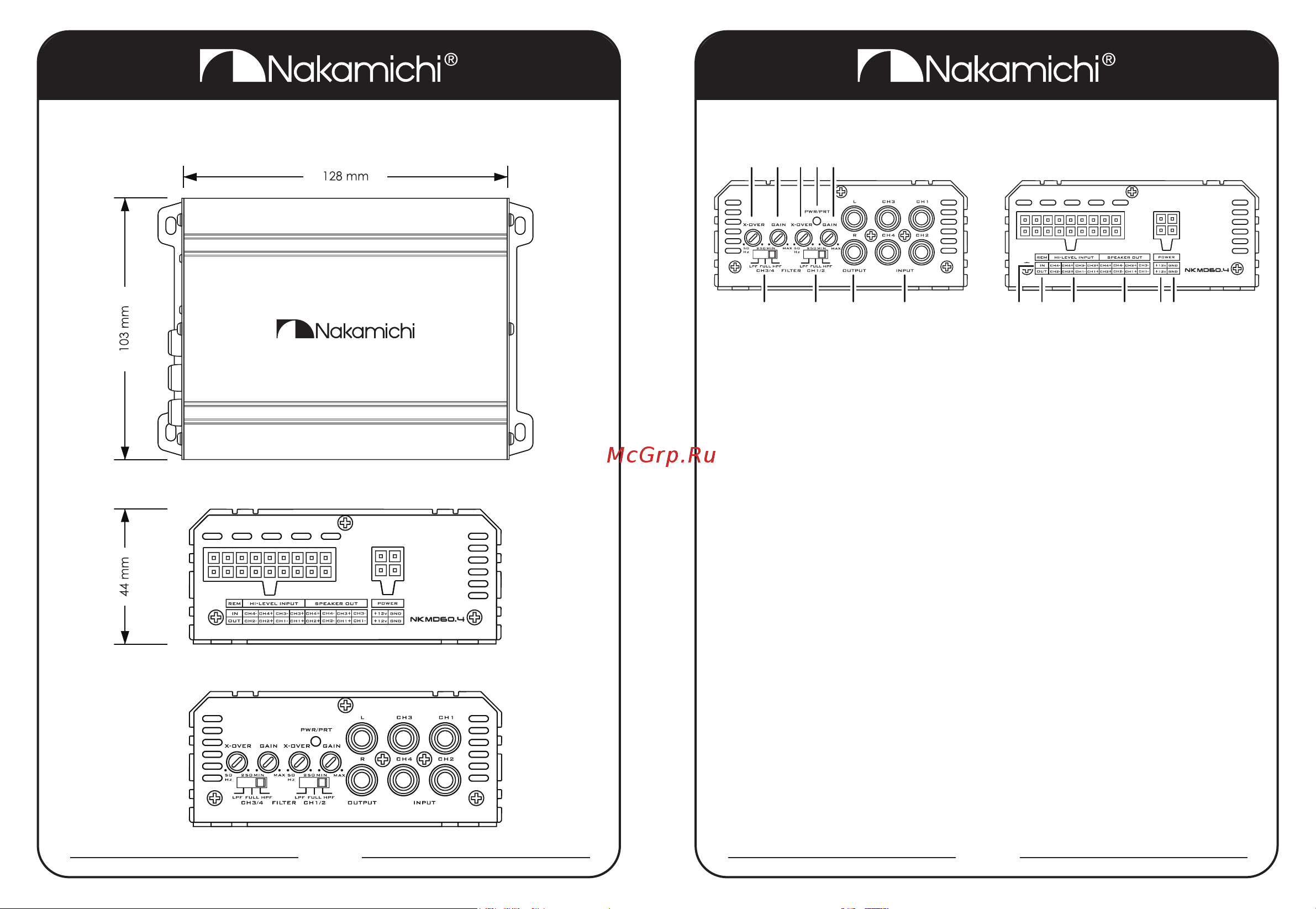

ВНЕШНИЙ ВИД И РАЗМЕРЫ (ММ) ПАНЕЛЬ УПРАВЛЕНИЯ

B C

A A E

HG I J K LD

B CF

A. Режимы кроссовера для пары каналов

Выбор фильтра низких (LPF), высоких (HPF) частот или отключение фильтров (FULL).

B. Диапазон частоты среза для пары каналов

Настройка диапазона частоты фильтра от 50 Гц до 250 Гц.

С. Контроль входной чувствительности для пары каналов

Согласование уровня выходного сигнала головного устройства и усилителя.

D. RCA-выход

Выход аудиосигнала без фильтрации.

E. RCA-входы

Входы аудиосигнала с головного устройства (звукового процессора)

или с high-low-адаптеров RCA.

F. Индикатор состояния и режима защиты

Индикатор горит непрерывно — усилитель включен и работает нормально,

красный индикатор мигает — усилитель находится в режиме защиты

(короткое замыкание, перегрев).

G. Терминал входа управления включением/выключением усилителя

Подключение кабеля REMOTE (если не используется вход высокого уровня)

с головного устройства для автоматического включения и выключения

усилителя.

H. Выход REMOTE +12 В

Подключение кабеля REMOTE для автоматического включения и выключения

другого усилителя.

I. Входы высокого уровня

Разъем для подключения акустических проводов, если на головном устройстве

нет RCA-выходов.

J. Выходы на динамики

Терминалы для подключения кабелей акустических систем.

K. +12 В — силовой терминал питания

Терминал питания усилителся +12 В от аккумулятора автомобиля.

Рекомендуется установить предохранитель на минимальном удаленни

от плюсовой клеммы АКБ.

L. Отрицательный силовой терминал питания (GND)

Терминал для подключения минусового кабеля питания (массы).
