StarLine A96, AS96, B96, D96 – StarLine A96, AS96, В96, D96
Инструкция по установке – 135
Охранный комплекс Канал (по
умолчанию)
Разъем Примечание
Е96/Е66 зелено-черный Х5
S96/S66 зелено-черный Х5
AS96 (v2) — выберите свободный канал и
назначьте на него функцию
«Альтернативное управление ЦЗ»
8.4.5.2 Аналоговое подключение системы центрального запирания
Если для автомобиля не доступно получение статуса по CAN шине (см. can.starline.ru), то выполните
аналоговое подключение в соответствии со схемой ниже.

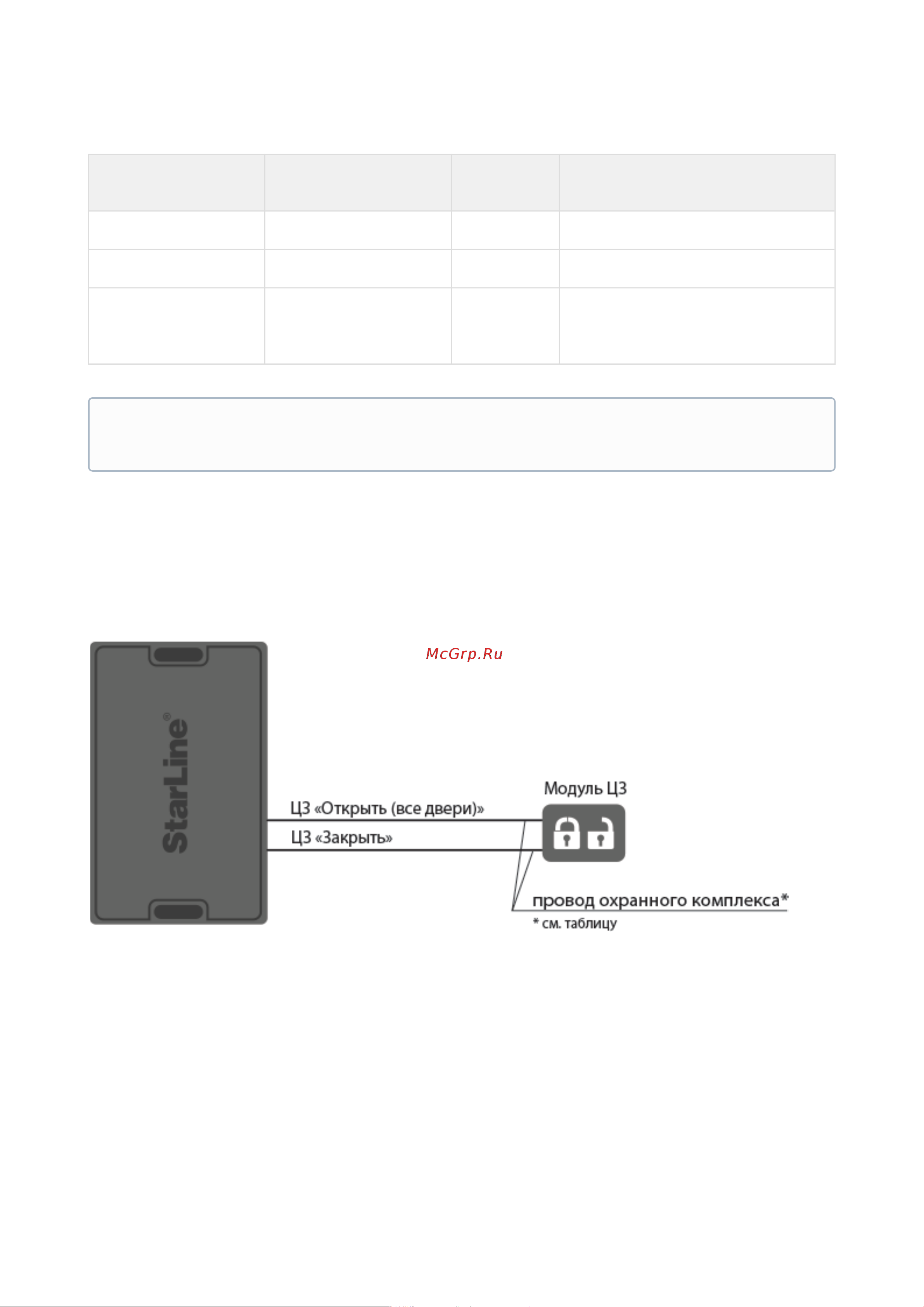

Схема аналогового подключения центрального замка для охранных комплексов StarLine E96/
E66, S96/S66, M96, X96 (v2)
Если канал не используется, то установите для него значение «Функция не назначена» в
программе StarLine Мастер или подключите его на «массу»
