StarLine A96, AS96, B96, D96 – StarLine A96, AS96, В96, D96
Инструкция по установке – 173
8.4.17 Подключение аналоговых кнопок
Если ваш автомобиль не поддерживает штатные кнопки по шине CAN, то выполните аналоговое
подключение к штатным кнопкам. Нажатие кнопки будет определяться по величине напряжения.

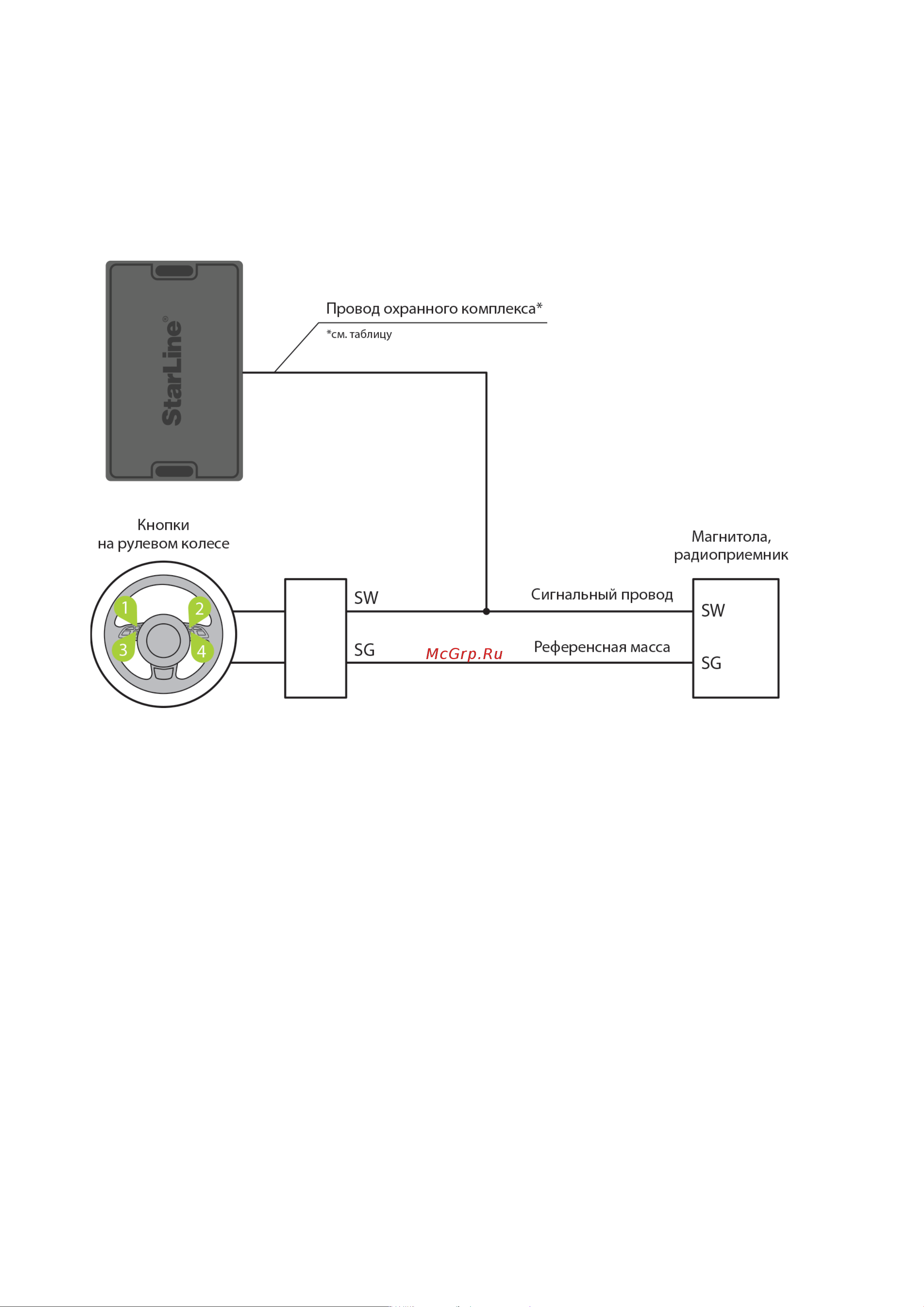

Схема подключения аналоговых кнопок для охранных комплексов StarLine A96/A66, B96/B66, D96/
D66, AS96(v2)
