DLP-проектор – Руководство пользователя
— 2—

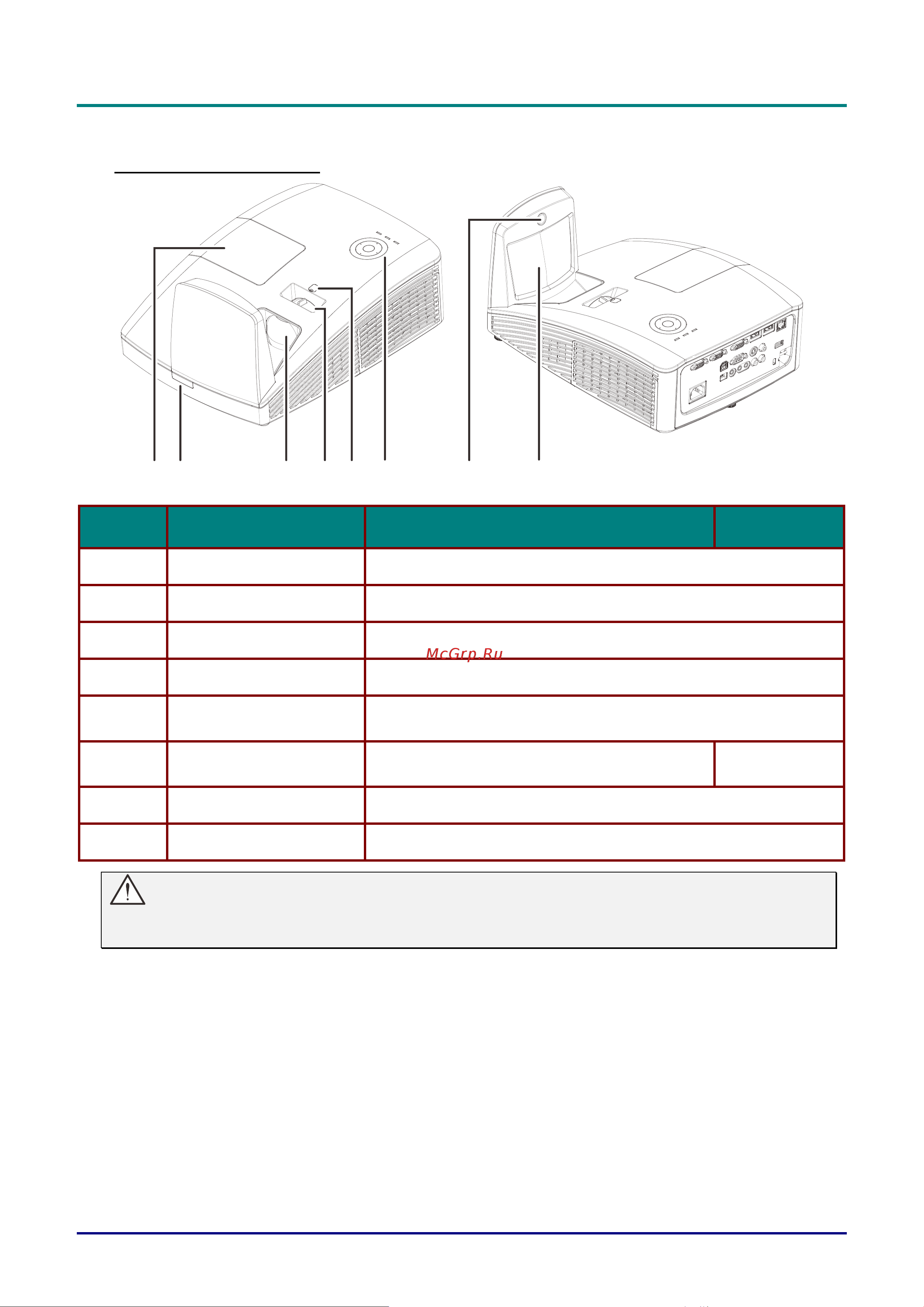

Внешний вид и основные части проектора
Вид спереди-справа
4
5
7
6
1
3
2
8
ПУНКТ НАЗВАНИЕ ОПИСАНИЕ СТР.
1.
Крышка лампы Снимается для замены модуля лампы
2.
Приемник ИК-сигнала Прием ИК-сигналов от пульта дистанционного управления X
3.
Объектив Объектив проектора
4.
Регулятор фокусировки Фокусировка проецируемого изображения
5.
Ручное смещение
объектива
Регулировка смещения изображения
6.
Функциональные
клавиши
См. вид сверху – кнопка питания и
светодиодные индикаторы
4
7.
Интерактивная камера Использование в интерактивном режиме
8.
Асферическое зеркало Отражает изображения
Важно:
Вентиляционные отверстия в проекторе обеспечивают достаточную циркуляцию
воздуха для охлаждения лампы проектора. Не закрывайте вентиляционные отверстия.
