Проектор DLP—Руководство для пользователя
— 5 —

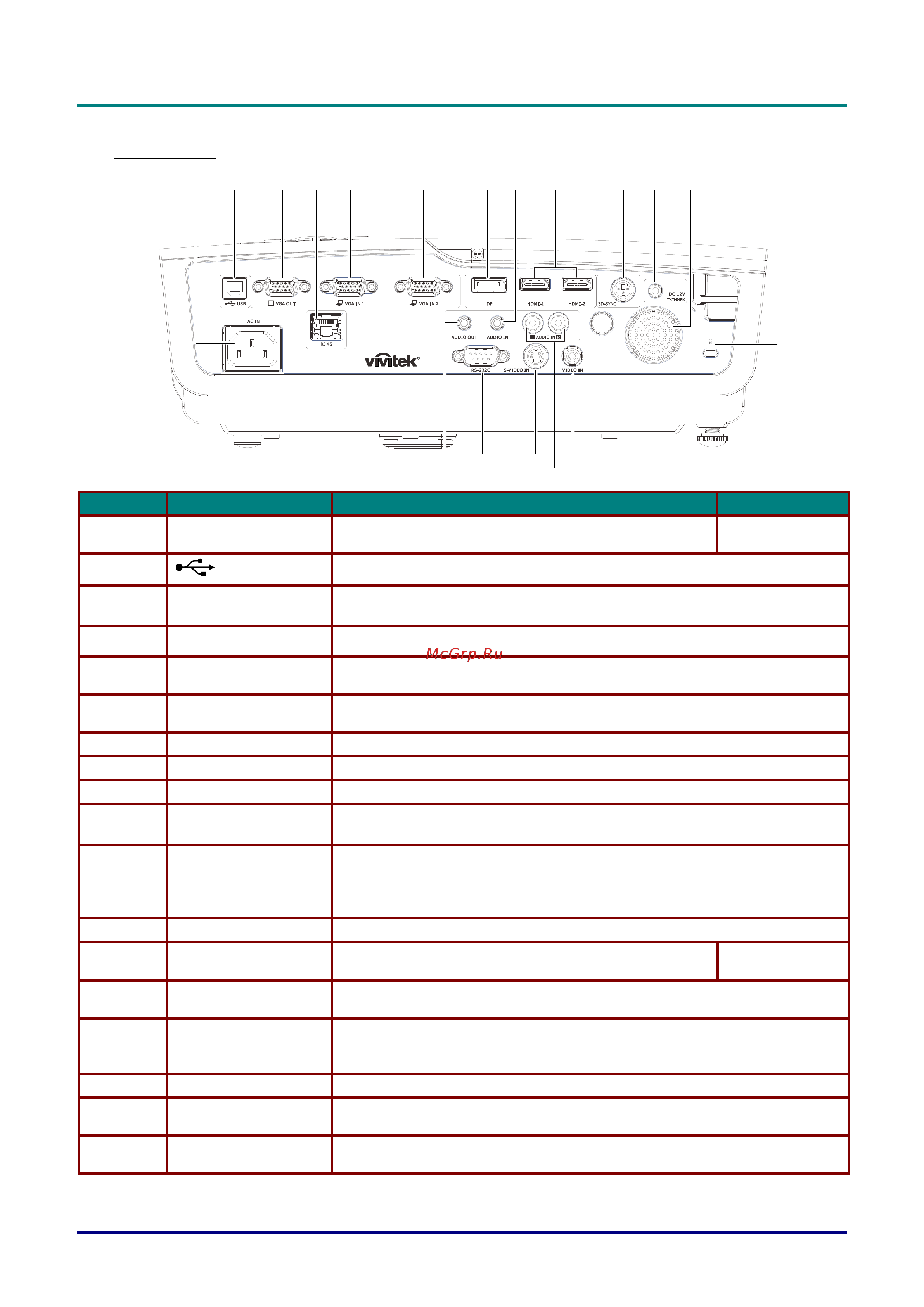

Вид сзади
1 2
3
4
5
6
7
9
10
11
1
3
14
15
16
12
8
1718
ПУНКТ НАЗВАНИЕ ОПИСАНИЕ СТР.
1.
Вход питания
переменного тока
Подключение СЕТЕВОГО кабеля
12
2.
(USB)
Подключение КАБЕЛЯ USB от компьютера
3.
VGA OUT
Подключение кабеля RGB к внешнему дисплею
(сквозной сигнал только от входа VGA IN-1)
4.
ЛВС Подключение кабеля ЛВС от сети Ethernet
5.
VGA IN 1
Подключение компьютера или устройства-компонента с помощью RGB-
кабеля
6.
VGA IN 2
Подключение компьютера или устройства-компонента с помощью RGB-
кабеля
7.
DP Подключение кабеля DISPLAYPORT от устройства DISPLAYPORT
8.
AUDIO IN Этот вход служит для подключения звукового кабеля от аудиоустройства
9.
HDMI 1 / 2 Подключение кабеля HDMI от устройства HDMI
10.
3D SYNC
Подключение ИК-передатчика 3D-очков
(Примечание. Только для 3D-очков с ИК-передатчиком компании Vivitek)
11.
DC 12V TRIGGER
В случае подключения к этому выходу проекционного экрана
специальным кабелем (приобретается отдельно) при включении проектора
экран раскрывается автоматически. При выключении проектора экран
сворачивается (см. примечание ниже).
12.
Динамик Выводы звукового сигнала
13.
Замок Kensington
Защита постоянного компонента с помощью системы
замка Kensington®
53
14.
VIDEO IN
Этот вход служит для подключения КАБЕЛЯ
КОМПОЗИТНОГОвидеосигнала от видеоустройства
15.
AUDIO IN (L и R)
(Аудиовход, левый и
правый каналы)
Подключение ЗВУКОВОГО кабеля от устройства – источника звука
16.
S-VIDEO IN Подключение кабеля S-video от источника видеосигнала
17.
RS-232C
Подключение кабеля с последовательным портом RS-232 пульта
дистанционного управления
18.
AUDIO OUT
(Аудиовыход)
Этот выход служит для подключения звукового кабеля к усилителю звука
