Проектор DLP—Руководство для пользователя
— 2 —

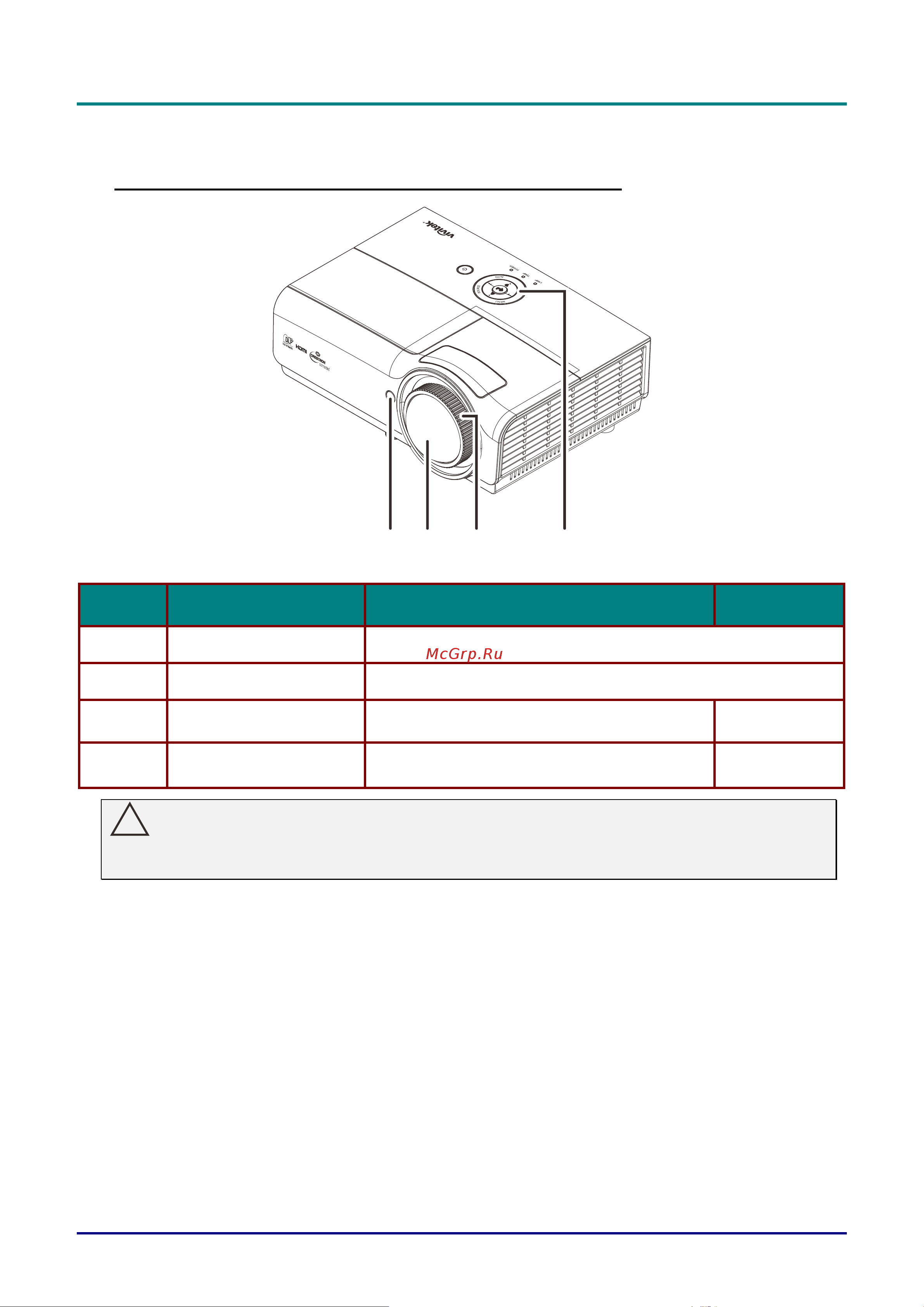

Внешний вид и основные части проектора
Вид спереди-справа (СЕРИЯ DX881ST/DW882ST)
1
2
3
4
ПУНКТ НАЗВАНИЕ ОПИСАНИЕ СТР.
1.
Приемник ИК-сигнала Прием ИК-сигналов от пульта дистанционного управления X
2.
Объектив Объектив проектора
3.
Регулятор фокусировки Фокусировка проецируемого изображения
17
4.
Функциональные
клавиши
См. вид сверху – кнопка питания и
светодиодные индикаторы
4
！
Важно!
Вентиляционные отверстия в проекторе обеспечивают достаточную циркуляцию
воздуха для охлаждения лампы проектора. Не закрывайте вентиляционные отверстия.
