Проектор DLP—Руководство для пользователя
– 3 –

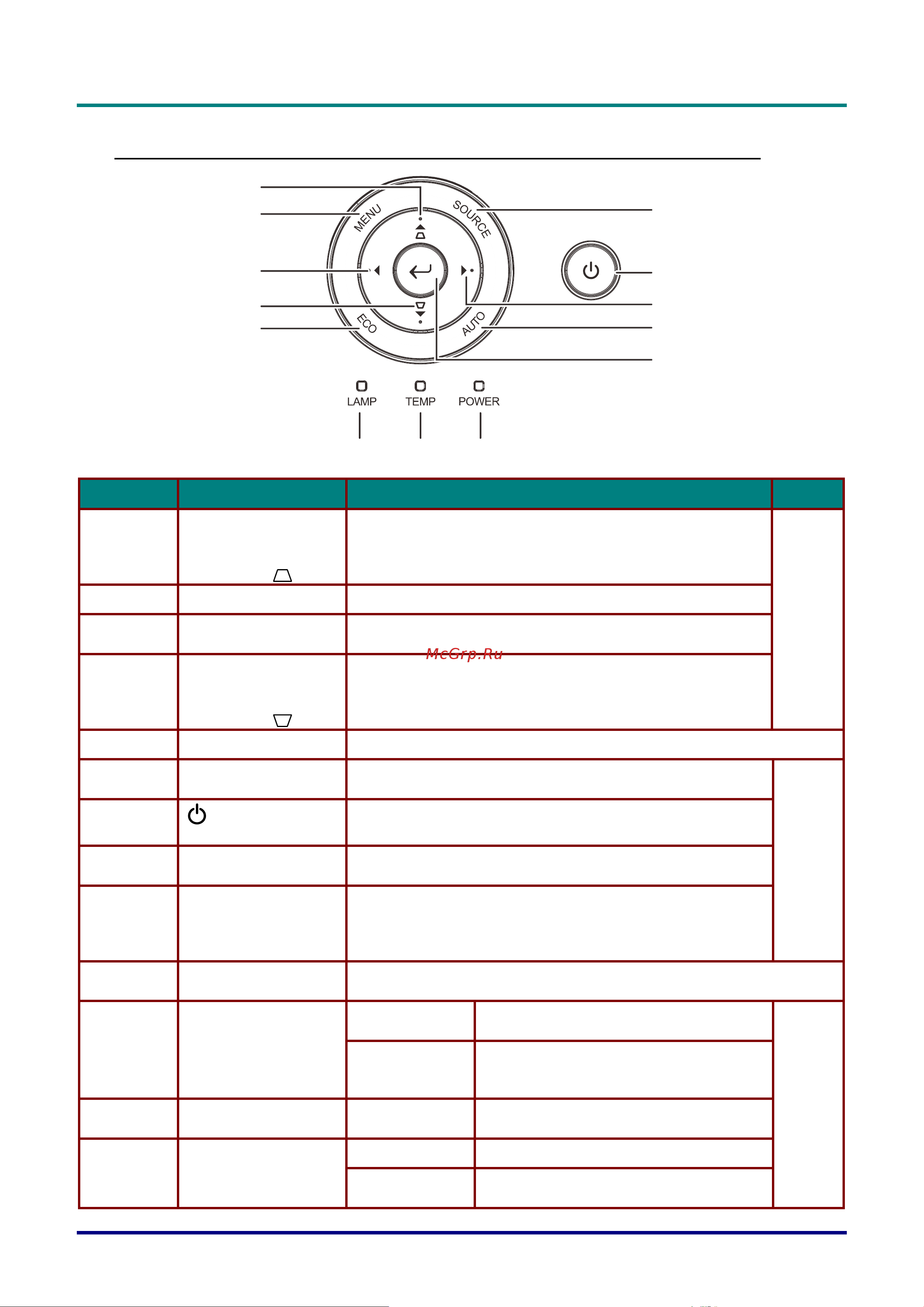

Вид сверху –Кнопки управления экранным меню и индикаторы
1
2
3
4
5
6
7
8
9
1
0
13 1112
ПУНКТ НАЗВАНИЕ ОПИСАНИЕ СТР.
1.
▲ (курсор вверх) /
Keystone (Коррекция
трапецеидального
искажения)
Перемещение и изменение настроек в экранном меню.
Экспресс-меню – для коррекции трапецеидального
искажения - настройки громкости - цифрового
увеличения
17
2.
Menu (Меню) Открытие и закрытие экранных меню
3.
◄ (Курсор влево)
Перемещение и изменение настроек в экранном меню
Экспресс-меню - для настройки громкости
4.
▼ (курсор вниз) /
Keystone (Коррекция
трапецеидального
искажения)
Перемещение и изменение настроек в экранном меню
Экспресс-меню – для коррекции трапецеидального
искажения - цифрового увеличения - настройки
громкости
5.
ECO
Эта кнопка служит для входа в меню режима лампы
6.
Кнопка источника
сигнала (SOURCE)
Перемещение по меню и изменение параметров
Вход в меню источников сигнала
17
7.
Кнопка «Power»
(Питание)
Эта кнопка служит для включения и выключения
проектора.
8.
► (Курсор вправо)
Перемещение и изменение настроек в экранном меню
Экспресс-меню - для настройки громкости
9.
Авто
Служит для просмотра элементов и изменения
настроек экранного меню
Служит для оптимизации размера изображений,
положения и разрешения
10.
ENTER (Ввод)
Эта кнопка служит для ввода или подтверждения выделенного
пункта экранного меню
11.
ИНДИКАТОР
ПИТАНИЯ
Зеленый
Режим ожидания, Лампа светится,
Перегрев
54
Мигает
зеленый
индикатор
Инициализация системы завершена,
Питание системы включено,
Охлаждение, Код ошибки
12.
Индикатор
Температура
Темно-красный перегрев.
13.
Индикатор Лампа
Темно-красный Выход лампы из строя.
Мигающий
красный
Индикация ошибки
