Введение
– 3 –

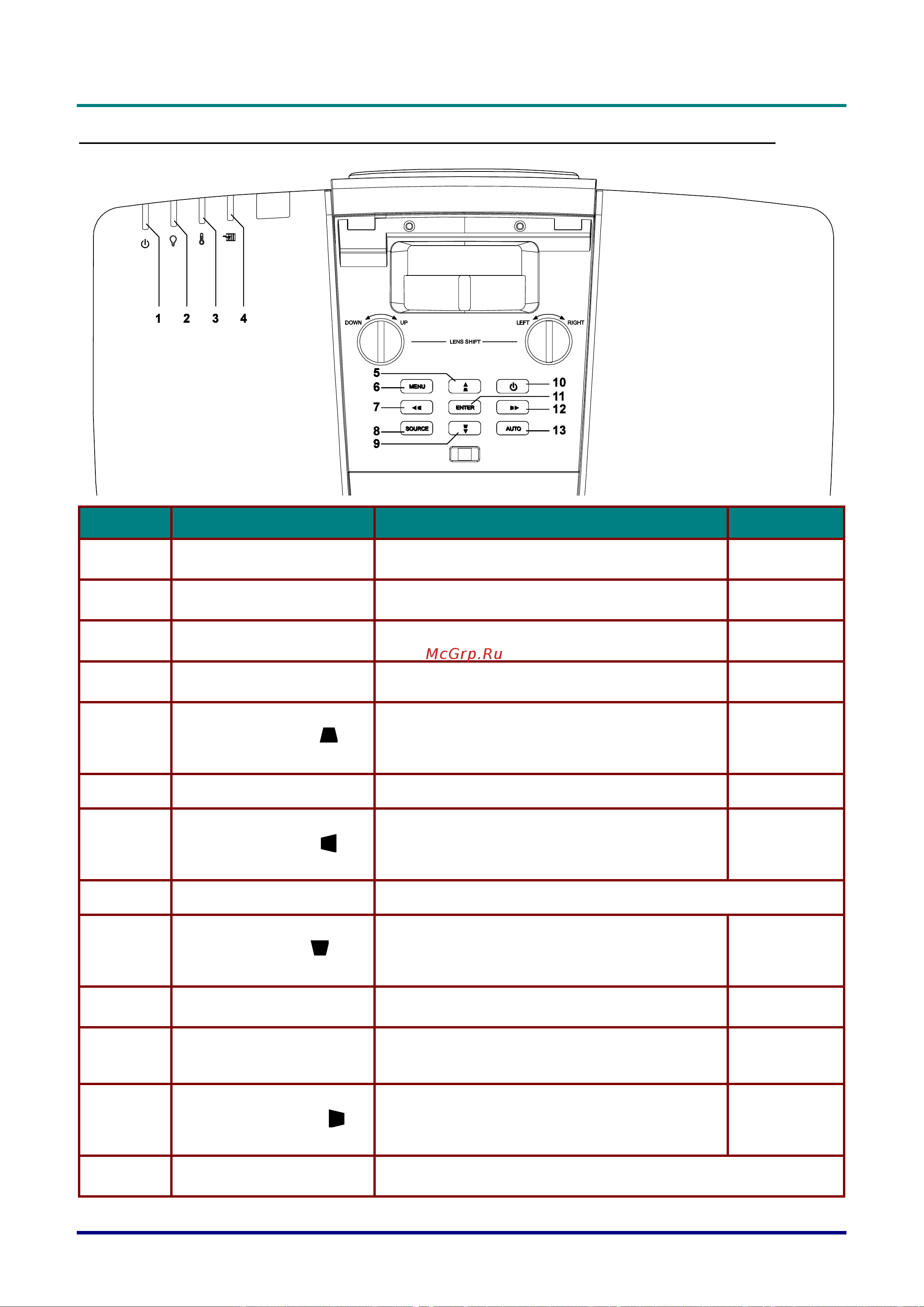

Вид сверху – Кнопки экранного меню и светодиодные индикаторы.
ЭЛЕМЕНТ
ЯРЛЫК
ОПИСАНИЕ
СМ. НА СТР.:
1.
Индикатор «Power»
(Питание)
Показывает состояние питания – выключено
или включено.
72
2.
Индикатор «Lamp»
(Лампа)
Отображает состояние лампы.
72
3.
Индикатор «Temp»
(Температура)
Показывает состояние теплового режима.
72
4.
Индикатор Filter (Фильтр)
Сигнализирует о необходимости замены
фильтра.
72
5.
▲ (Курсор вверх) /
Перемещение по меню и изменение
параметровэкранного меню.
Экспресс-меню для коррекции
трапецеидального искажения по вертикали.
20
6.
Menu (Меню)
Открытие и закрытие экранных меню.
20
7.
◄ (Курсор влево) /
Перемещение по меню и изменение
параметровэкранного меню.
Экспресс-меню для коррекции
трапецеидального искажения по горизонтали.
20
8.
ИСТОЧНИК
Эта кнопка служит для входа в меню источников сигнала.
9.
▼ (Курсор вниз) /
Перемещение по меню и изменение
параметровэкранного меню.
Экспресс-меню для коррекции
трапецеидального искажения по вертикали.
20
10.
Power (Питание)
Эта кнопка служит для включения и
выключения проектора.
12
11.
ENTER (Ввод)
Эта кнопка служит для ввода или
подтверждения выделенного пункта
экранного меню.
20
12.
► (Курсор вправо) /
Перемещение по меню и изменение
параметровэкранного меню.
Экспресс-меню для коррекции
трапецеидального искажения по горизонтали.
20
13.
Авто
Оптимизация размеров, положения и разрешения
изображения.
