DLP-проектор – Руководство пользователя
— 2 —
Виды деталей проектора

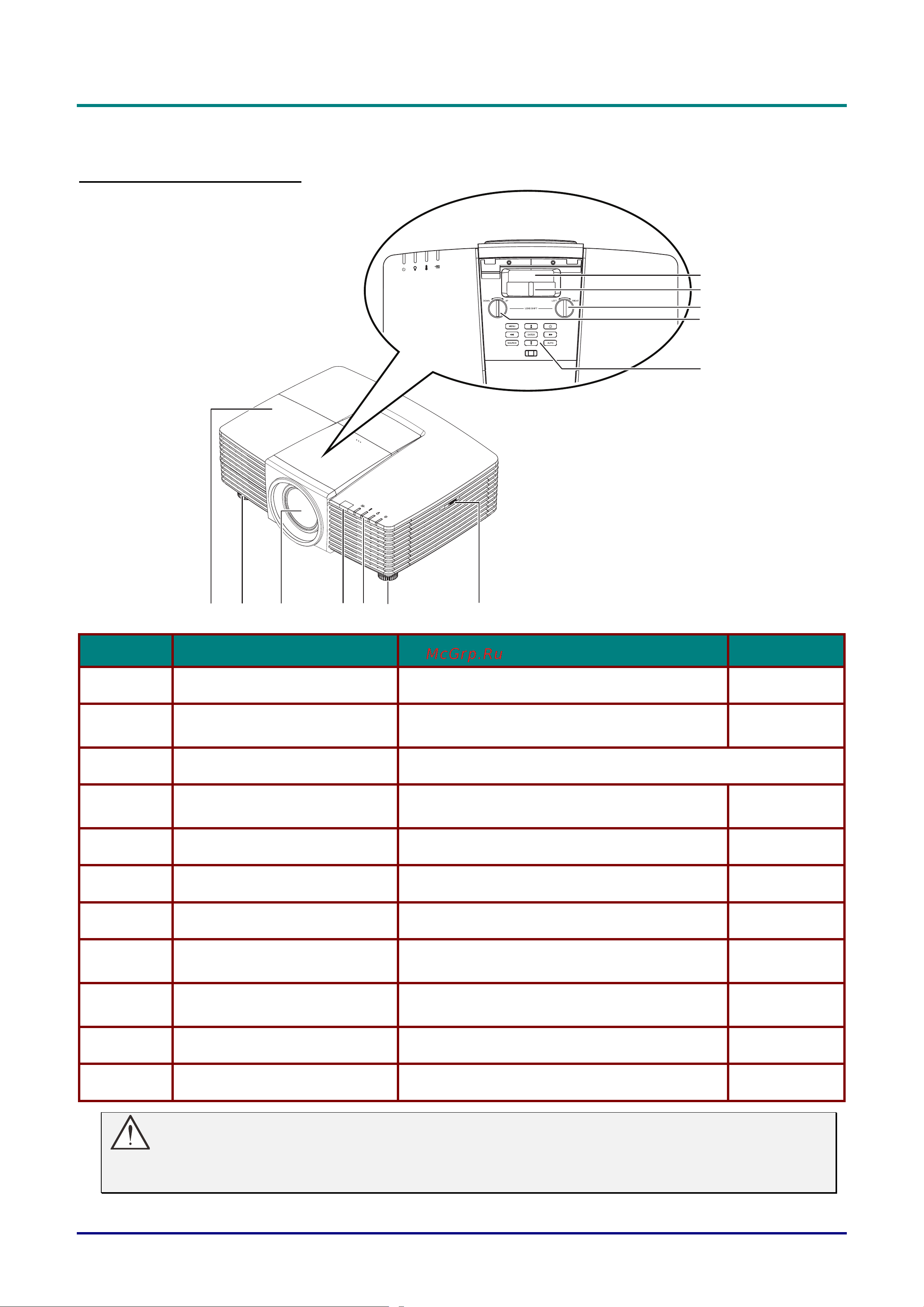

Вид спереди и справа
ЭЛЕМЕНТ ЯРЛЫК ОПИСАНИЕ СМ. НА СТР.:
1.
Крышка лампы Снять крышку для замены лампы. 55
2.
Регуляторы наклона
Для настройки углового положения
вращайте ручку регулятора.
14
3.
Объектив Объектив проектора.
4.
Приемник ИК-сигналов
Прием инфракрасного сигнала от пульта
дистанционного управления (ПДУ).
7
5.
Светодиодные индикаторы Показывают состояние проектора. 3
6.
Вентиляционные отверстия Вход охлаждающего воздуха. 60
7.
Функциональные клавиши Кнопки экранного меню. 3
8.
Регулятор смещения
объектива по вертикали
Регулировка положения изображения по
вертикали.
18
9.
Регулятор смещения
объектива по горизонтали
Регулировка положения изображения по
горизонтали.
19
10.
Регулятор увеличения Увеличение проецируемого изображения. 21
11.
Регулятор фокусировки Фокусировка проецируемого изображения.
21
Важно:
Вентиляционные отверстия в проекторе обеспечивают хорошую циркуляцию воздуха для
охлаждения лампы проектора. Не закрывайте вентилцяионные отверстия.
413 2 652
8
7
10
9
11
