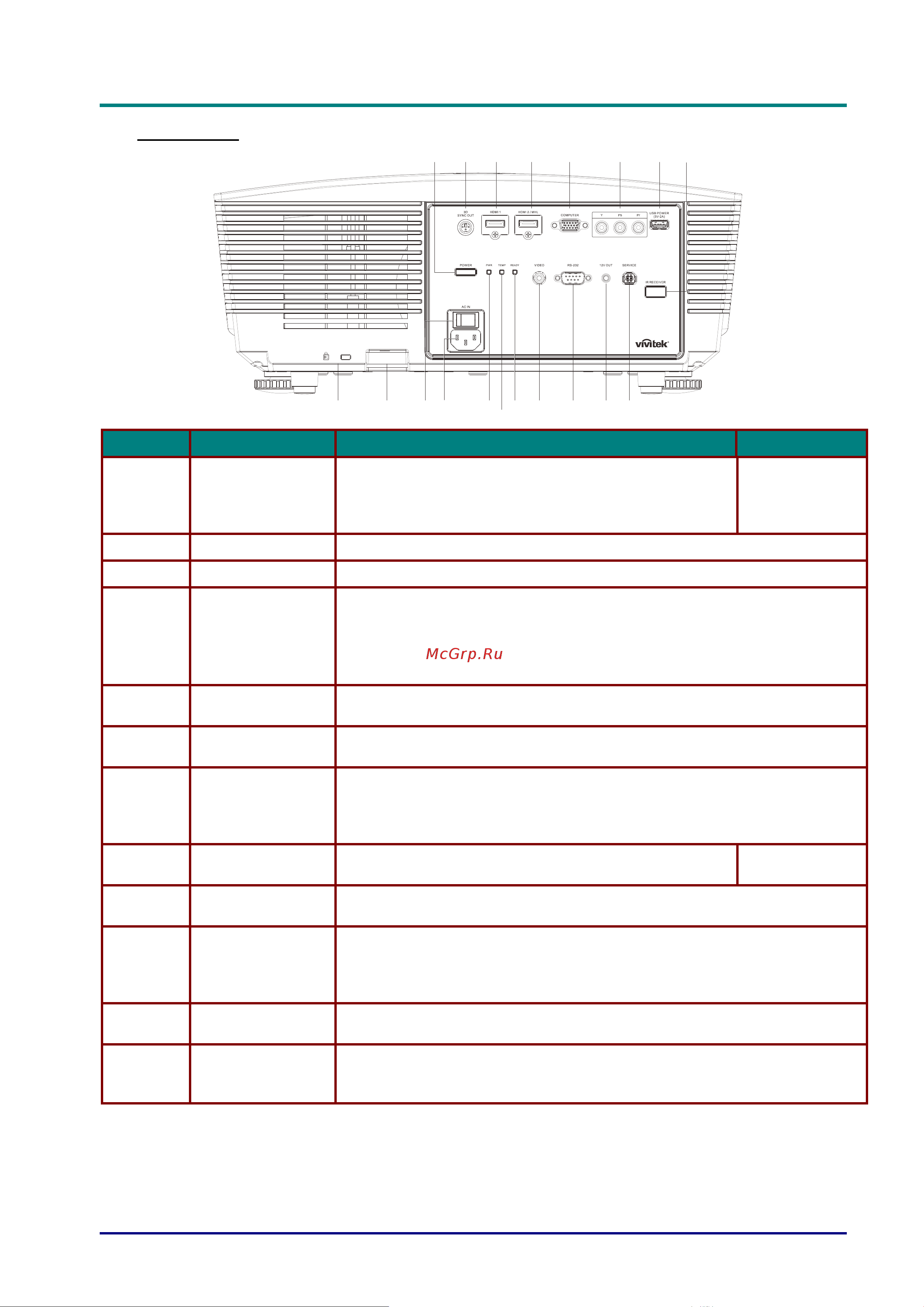

DLP-проектор – Руководство пользователя
— 4 —
Вид сзади
1
23
4
5678
910111213
14
151617
1819
Э
ЛЕМЕНТ
ЯРЛЫК ОПИСАНИЕ СМ. НА СТР.
1.
Кнопка питания
(POWER)
Включение или выключение проектора (сначала
необходимо включить сетевой выключатель).
Нажмите, чтобы перевести проектор в режим
ожидания.
13
2.
Выход 3D SYNC Подключение ИК-приемника 3D-очков.
3.
HDMI1 Подключение кабеля HDMI от устройства HDMI.
4.
HDMI2/MHL
Подключение кабеля HDMI/MHL от устройства HDMI/MHL.
Примечание. При выборе в качестве источника сигнала HDMI
1/MHL становится возможной зарядка подключенных
интеллектуальных устройств MHL на время включения
проектора.
5.
КОМПЬЮТЕР
Подключение кабеля RGB от компьютера или доступного
видеоустройства.
6.
YPbPr
Подключение кабеля компонентного видеосигнала от доступного
видеоустройства.
7.
USB POWER
(5V/-2A) (USB-
ПИТАНИЕ (5 В/-
2 А))
Подключение USB-кабеля для USB-хоста.
Примечание. Выход 5 В/-2 A поддерживается на время включения
проектора.
8.
Приемник ИК-
сигналов
Прием ИК-сигналов от пульта дистанционного
управления.
7
9.
SERVICE
(Обслуживание)
Только для техобслуживания.
10.
Гнездо 12V OUT
(выход 12 В)
В случае подключения к этому входу проекционного экрана
приобретаемым отдельно кабелем при включении проектора экран
раскрывается автоматически. При выключении проектора экран
сворачивается (см. следующее примечание).
11.
RS-232
Подключение кабеля последовательного порта RS-232 для
дистанционного управления.
12.
VIDEO
(Композитный
видеовход)
Подключение кабеля композитного видеосигнала от
видеоустройства.
