![Starline M32 CAN+LIN T [91/123] Контроль работы двигателя по сигналу генератора](/views2/1836969/page91/bg5b.png)
инструкция по установке
91
Контроль работы двигателя по сигналу
генератора
Цепь, к которой подключается сине-красный провод, должна изменять
свое состояние от потенциала корпуса, когда двигатель не работает,
на потенциал 9-12 В , когда двигатель работает. В случае инверсного
сигнала от потенциала +12 В, когда двигатель не работает, на потенциал
корпуса, когда двигатель запустился. Этот сигнал можно получить при
подключении к лампе индикации заряда аккумулятора на приборной
панели, которая погасает при начале работы двигателя. Для указанных
двух вариантов предусмотрен выбор контроля работы двигателя
генератор (+) или генератор (-) соответственно (функция 6, таб. №1).

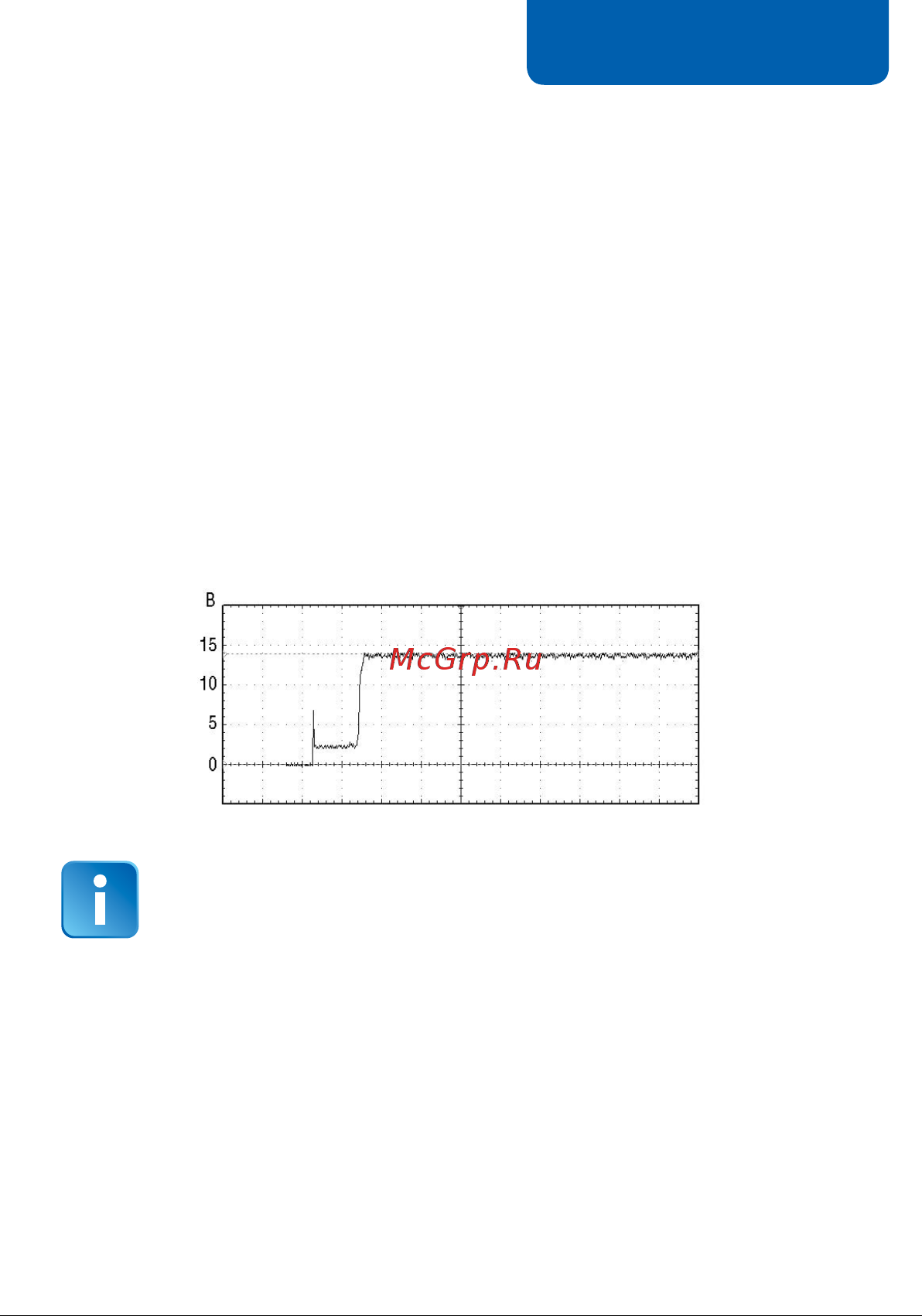

Типичная форма сигнала при запуске двигателя в цепи генератора
приведена на рисунке ниже:
В некоторых автомобилях сигнал генератора изменяется на
соответствующий работающему двигателю уже при
прокручивании стартера. В данном случае гарантировать
корректное прекращение работы стартера невозможно,
поэтому такой способ контроля неприменим.
