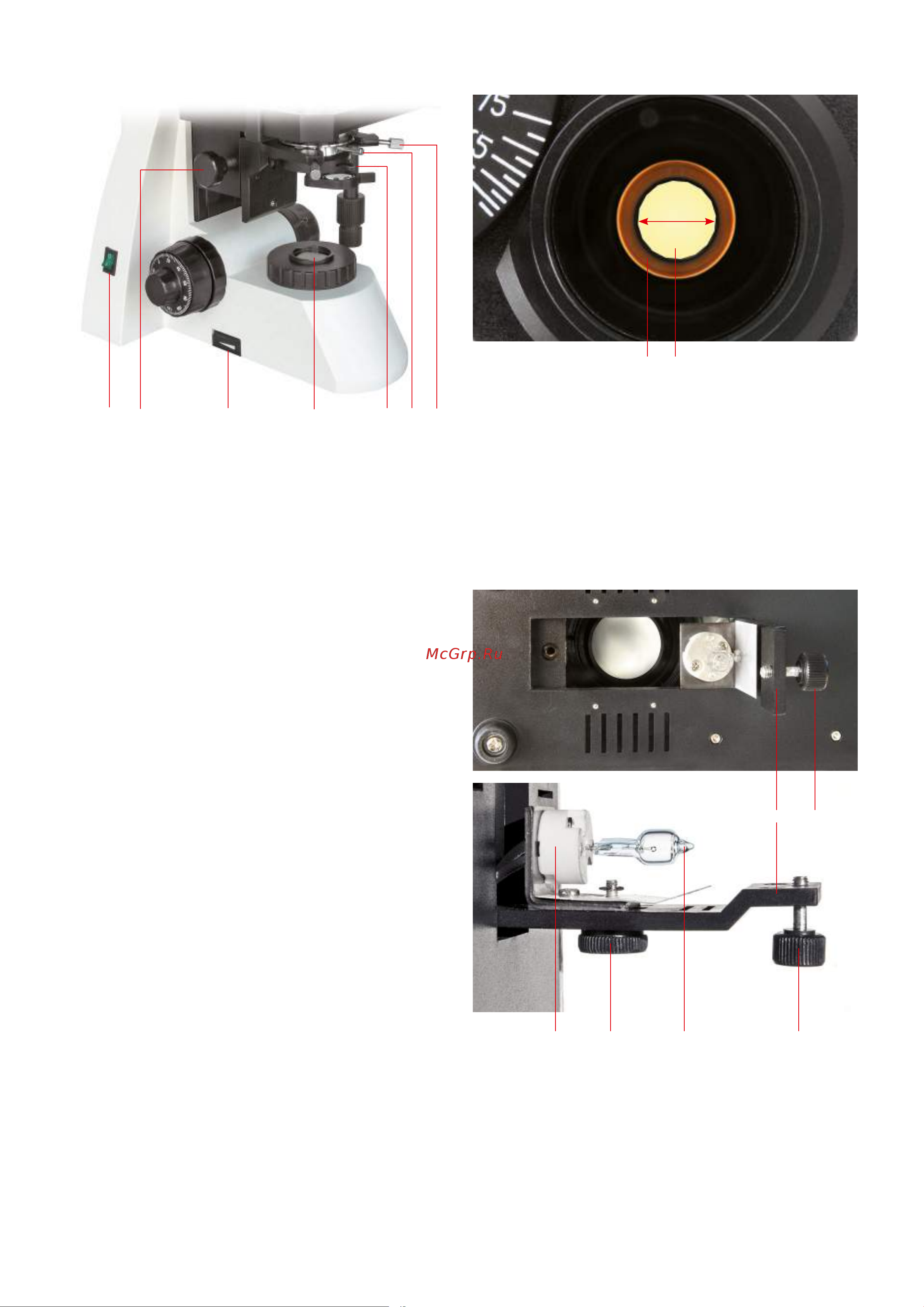

5. Регулируемый конденсор Аббе (Рис. 7)
Рис. 7
С помощью ручки перемещения по вертикали (1) конденсор
можно передвигать вверх и вниз. Для центрирования конденсора
используйте центрирующие винты (7). Конденсор легко опустить
вниз, открутив его держатель (2). Фильтр ставится в специально
предназначенное для него место (6).
6. Переключатель питания и регулятор яркости (Рис. 7)
Включите питание с помощью переключателя (3). Настройте
регулятор яркости (4) так, чтобы вам было комфортно наблюдать
изображение. Примечание: Не ставьте регулятор надолго на
максимальную яркость, иначе это сократит срок службы лампы.
7. Освещение по Келеру (Рис. 7)
Система освещения Келера оптимальна для микроскопа и
потому является стандартом при научных исследованиях и
микрофотосъемке. В этой системе используются фиксированная
полевая диафрагма и конденсор Аббе с регулировкой по центру
и по высоте:
a) С помощью ручки регулировки по высоте (1) передвиньте
конденсор (рис. 2.3) в наивысшее положение (сразу под
предметным столиком).
б) Включите переключатель питания (3) и наведите фокус на
объект изучения.
в) Закройте полевую диафрагму (рис. 2.4) как можно плотнее.
Если изображение полевой диафрагмы выходит из поля
зрения, передвиньте его в поле зрения с помощью винтов
центрирования конденсора (рис. 1.10).
г) С помощью ручки регулировки по высоте (1) меняйте
положение конденсора до тех пор, пока изображение
полевой диафрагмы не станет четким.
д) С помощью винтов центрирования конденсора (рис. 1.10)
сдвиньте изображение полевой диафрагмы в центр поля
зрения.
е) Откройте полевую диафрагму настолько широко, чтобы ее
край был сразу слева от поля зрения и поле зрения было
полностью освещено. Возможно, вам снова придется слегка
центрировать конденсор. Теперь отрегулируйте апертуру
диафрагмы так, как описано ниже.
8. Апертурная диафрагма (Рис. 8)
Рис. 8
Чтобы открыть или закрыть апертурную диафрагму,
поворачивайте рычаг ее регулировки (рис. 7.5). Снимите окуляры
и смотрите в окулярные трубки. Если изображение диафрагмы
находится не в центре поля зрения объектива (1) — используйте
центрирующие винты конденсора (рис. 7.7) для центрирования
диафрагмы. Поворачивая рычаг регулировки апертурной
диафрагмы, можно настроить разрешение и контраст. Обычно
диаметр изображения апертурной диафрагмы (2), требующего
регулировки, составляет 70–80% поля зрения объектива.
9. Замена лампы (Рис. 9)
Рис. 9
а) Выключите переключатель питания и выдерните шнур питания
микроскопа из розетки (рис. 2.7).
б) Наклоните микроскоп, ослабьте фиксирующий винт (3) отсека
с лампой в центральной части основания микроскопа и
откройте отсек (1).
в) Выньте из патрона (5) старую лампу (4). Осторожно! Лампа
может быть горячей.
D B E G C hF
B C
70-80 %
DB
DECF
