3

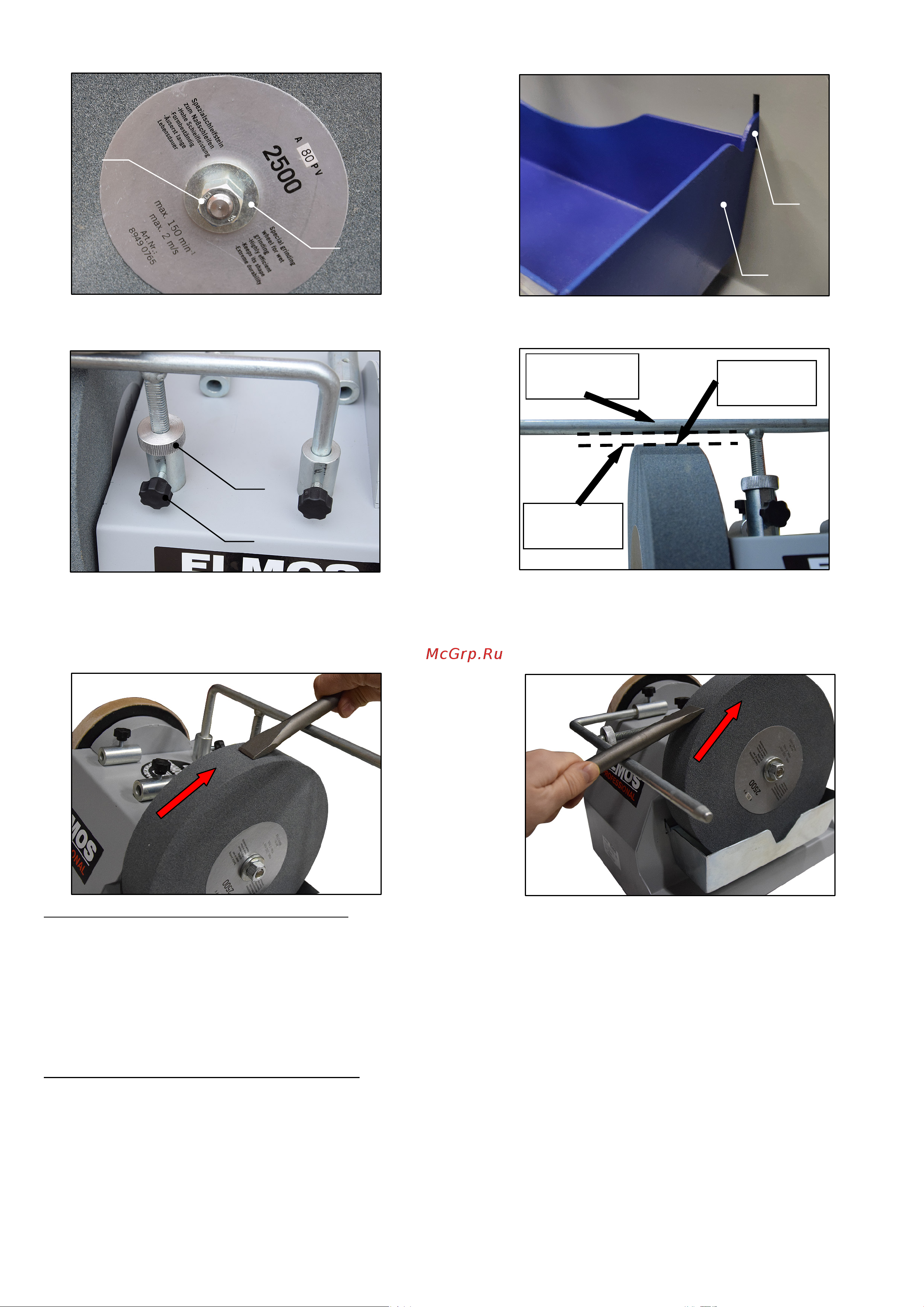

5. Наденьте внешний фланец (поз.4, рис.4) и закрепите положение диска фиксирующей гайкой (поз.5, рис.4).

Установка F-образной направляющей

Направляющая может устанавливаться в двух положениях (вертикальное/горизонтальное).

Вставьте направляющую в отверстия, расположенные на корпусе заточного станка. Высоту направляющей можно

выставлять при помощи винтовой гайки (поз.8, рис.6). Окончательно зафиксируйте положение направляющей

двумя барашковыми винтами (поз.9, рис.6).

Отрегулируйте положение направляющей, чтобы она была строго параллельна поверхности шлифования (Рис. 7)

Вертикальное положение направляющей:

1. Отрегулируйте высоту направляющей

2. Уприте обрабатываемый инструмент на направляющую (рис.8)

3. Заточка будет идти против направления вращения

Внимание: Запрещается устанавливать направляющую в вертикальные опоры при использовании

кожаного доводочного колеса. Работа против направления вращения в этом случае будет вызывать

серьезный ущерб кожаному колесу.
