![Starline M22 CAN+LIN ST [103/124] Схема подключения starline м32 м22 к starline f1](/img/pdf.png)
Starline M22 CAN+LIN ST [103/124] Схема подключения starline м32 м22 к starline f1
![Starline M22 CAN+LIN ST [103/124] Схема подключения starline м32 м22 к starline f1](/views2/1836949/page103/bg67.png)
инструкция по установке
103
5 А
30 А
черно-красный
серый
зелено-желтый
сине-серый
зелено-черный
сине-черный
зелено-красный
сине-красный
желтый
черный
красный
Аккумулятор
Резистор
в комплекте
+ 12 В
+ 12 В
Информацию о подключении остальных цепей модуля StarLine F1
см. на www.starline.ru в разделе «Поддержка»
Информацию о подключении к CAN интерфейсу
см. на www.can.starline.ru
Полный список автомобилей, поддерживаемых модулем StarLine F1,
см. на www.starline.ru в разделе «Поддержка»
+ 12 В
Стартер
Зажигание 1
Зажигание 2
Замок зажигания
Аксесcуары
+12 В
Микрофон
Антенна GPS+ГЛОНАСС
(в комплекте M32CAN, М32)
К автосигнализации StarLine
Светодиодный
индикатор
Вход дверей (+)
Вход зажигания (+)
Вход стояночного тормоза (–)
Вход контроля работы двигателя (по тахометру, по генератору)
Стартер (200мА) (–)
Зажигание (200мА) (–)
Программ. выход (200мА) (–)
Выход управления модулем обхода (–)
Резервный
аккумулятор
(опция)
Силовой модуль
(в комплекте M32CAN, М32)
Разъем CAN интерфейса
CAN - H
CAN - L
CAN - L
CAN - H
бело-синий
бело-красный
коричневый
коричнево-красный
Линия В
Линия А
A2
A1
A4
A3
A6
A5
D3
D2
D1
D
A
B
B1
B2
B3
B4
StarLine
белый
StarLine F1
желтый

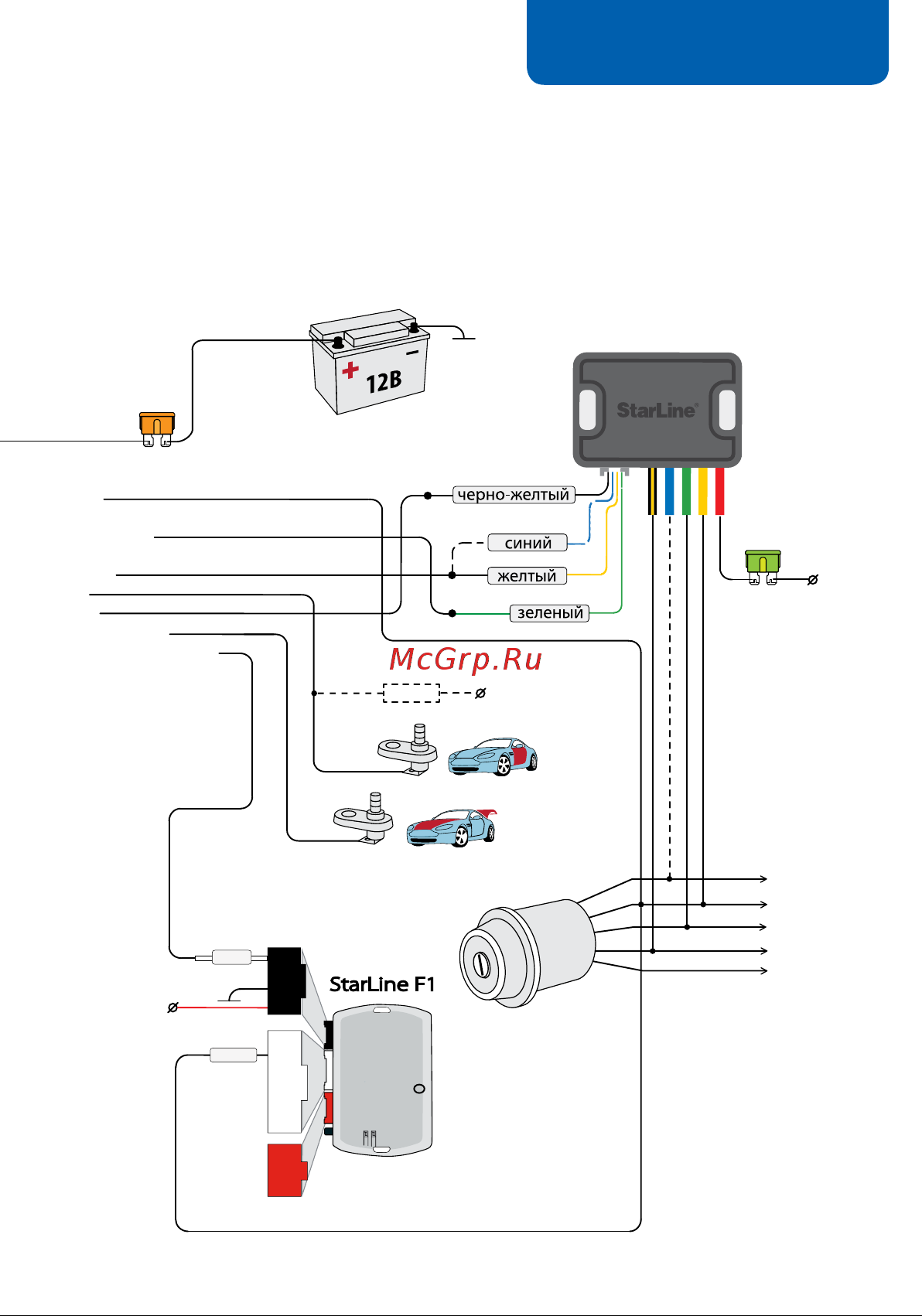

Схема подключения
StarLine М32/М22 к StarLine F1
Вход капота или багажника (–)
