Starline M32 [98/124] Starline м32 м22 основная схема подключения
![Starline M32 [98/124] Starline м32 м22 основная схема подключения](/views2/1836949/page98/bg62.png)
StarLine M32/М22
98
5 А
черно-красный
серый
зелено-желтый
сине-серый
зелено-черный
сине-черный
зелено-красный
сине-красный
желтый
черный
красный
Аккумулятор
Микрофон
Антенна
GPS+ГЛОНАСС
(в комплекте
M32CAN, М32)
Светодиодный
индикатор
Выход 2 (-) (200мА)
Вход 4 (-)
Выход 3 (-) (200мА)
Зажигание
(конт. 15)
Вход 1(-)
Вход 3 (+)
Вход 2 (-)
Выход 1(-) (200мА)
Выход 4 (-) (200мА)
Резервный
аккумулятор
макс. 7А/ч
(Опция)
Замок
зажигания

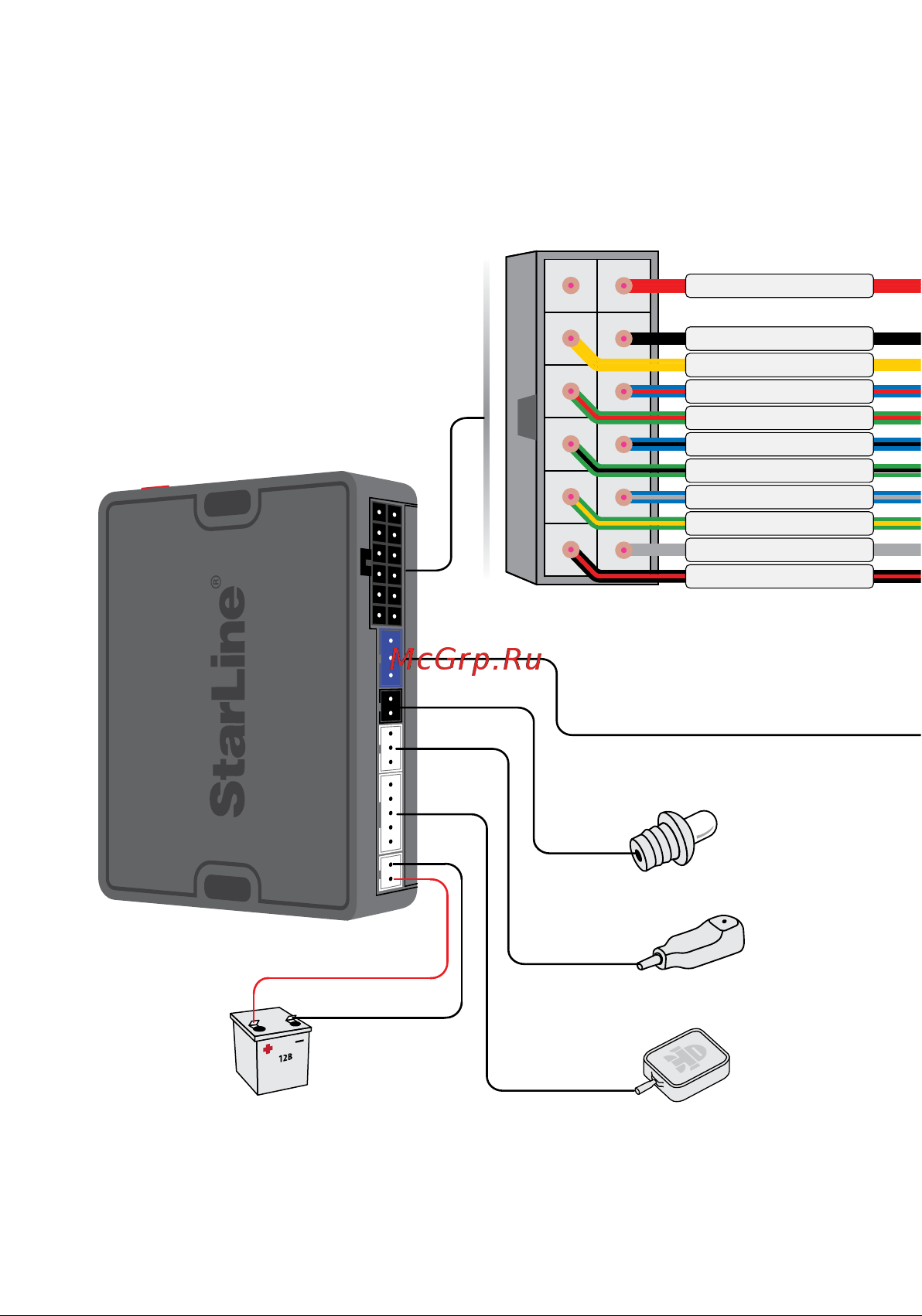

StarLine М32/М22
Основная схема подключения
