Для модели SK2009H2S3/H3S3

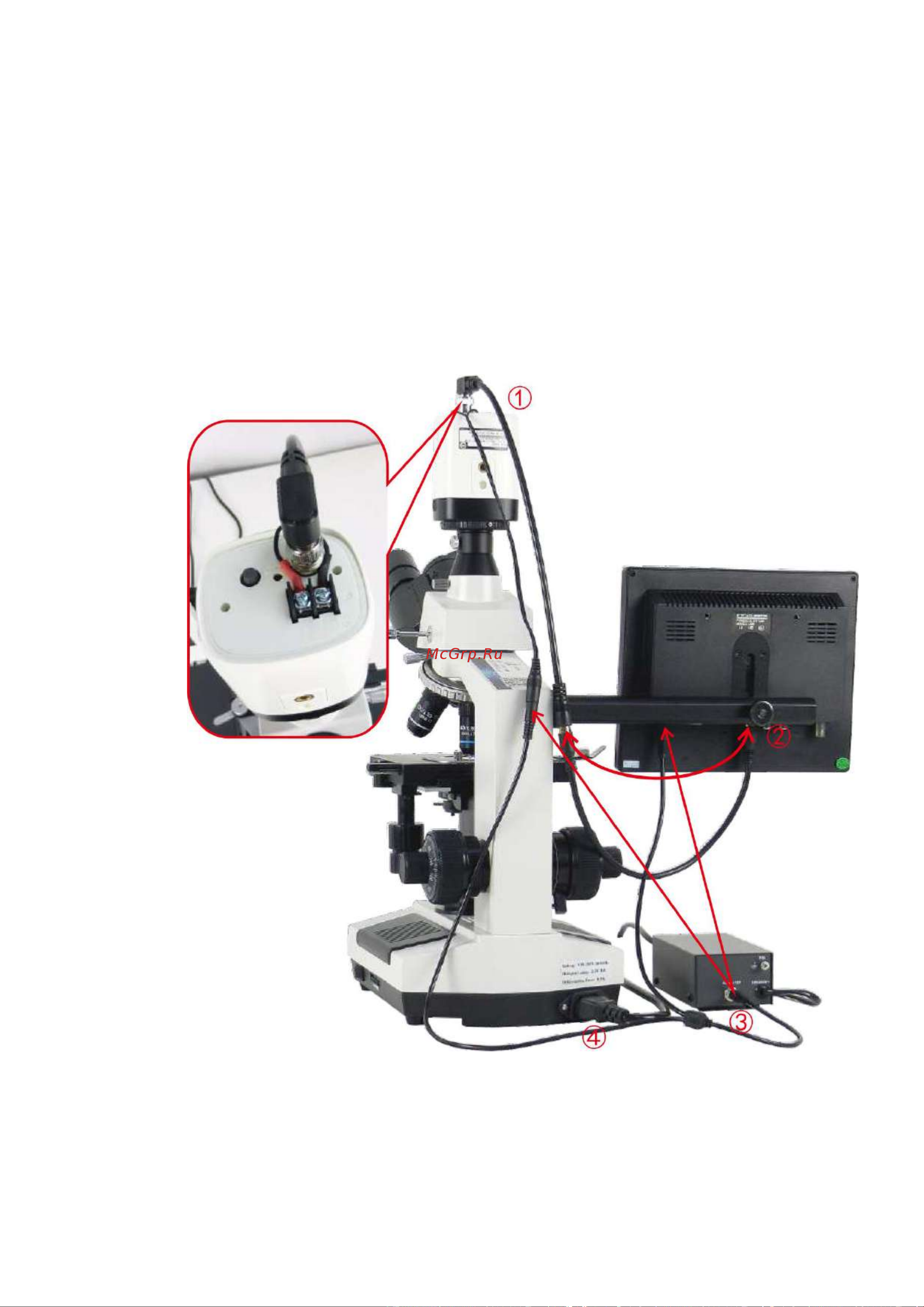

1. BNC-кабель подключается к BNC-порту камеры, плоский красный кабель

питания подключается к «+», чёрный подключается к «–».

2. Один конец AV-кабеля подключается к линии BNC камеры, другой – в жёлтый

разъём на дисплее.

3. Подключите один конец раздвоенного питающего кабеля к источнику питания,

два других конца – к монитору и линии USB.

4. Подключите главный питающий кабель в разъём питания в основании

микроскопа.

5. По отдельности подключите блок управления питанием 12V и корпус

микроскопа к источнику питания.
