8. Круговая подсветка, настройка конденсора, межзрачковое

расстояние

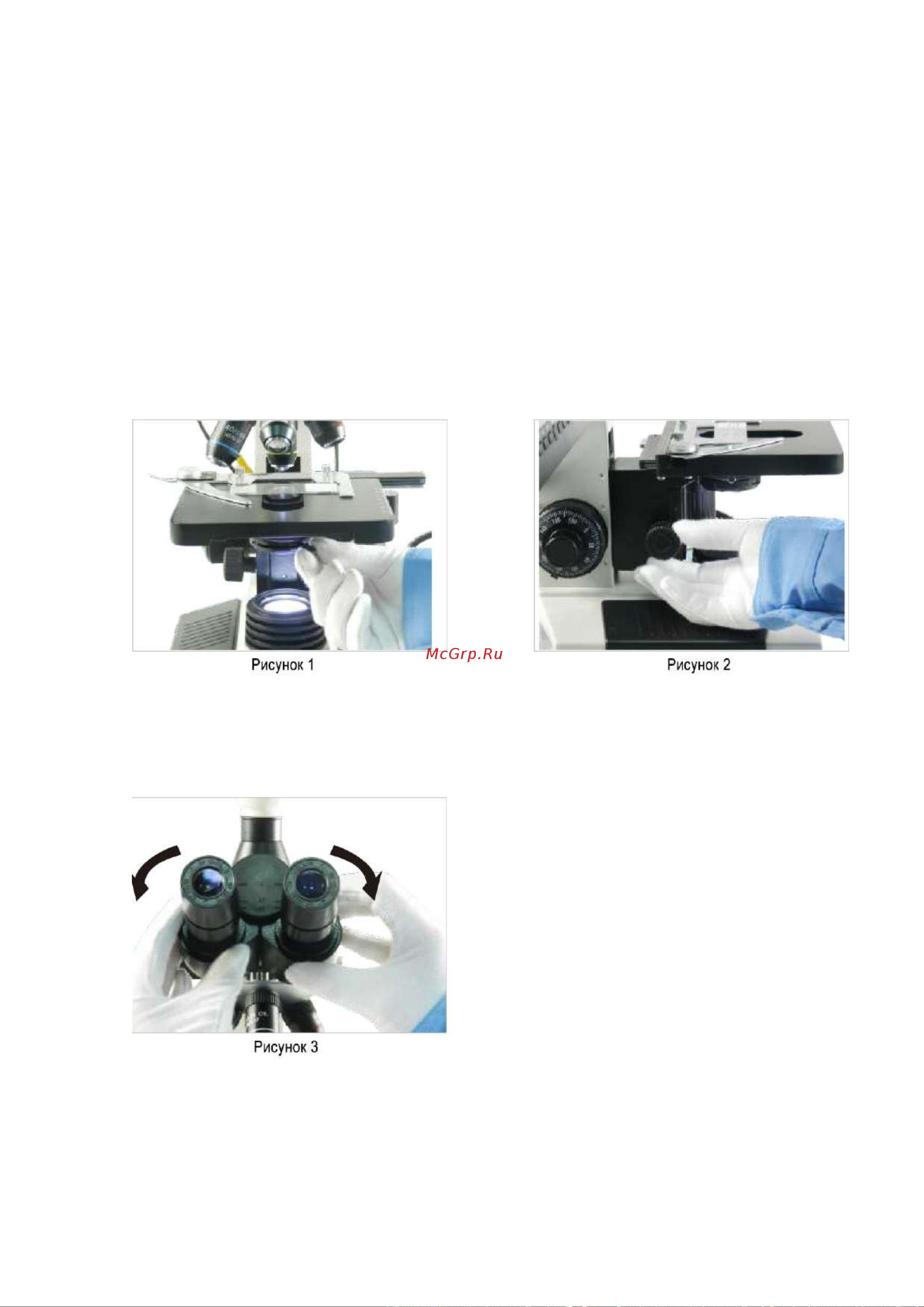

8.1. Настройка круговой подсветки: воспользуйтесь рычагом подсветки, чтобы

добиться подходящей яркости в рабочем поле зрения. Можно достичь наилучшей

контрастности слегка уменьшив отверстие в заслонке: контраст изображения так же

увеличивается, но яркость изображения может снизиться. В таком случае, подкрутите

яркость изображения с помощью ручки (см. рисунок 1).

8.2. Наблюдая в окуляры, добейтесь четкости изображение краев полевой

диафрагмы, используя фокусировочный винт конденсора. Поднимая или опуская

конденсор с помощью ручки фокусировки, отрегулируйте высоту конденсора таким

образом, чтобы края полевой диафрагмы были максимально четко видны.

При использовании объективов 40Х или 100Х конденсор устанавливается на

максимальной высоте, затем регулируется яркость освещения с помощью заслонки (см.

рисунок 2).

8.3. Настройка межзрачкового расстояния: двумя руками регулируйте положение

обоих окуляров одновременно до тех пор, пока изображения в правом и левом окуляре не

совпадут (см. рисунок 3).
