2 Сборка и подготовка к работе
2.1 Распакуйте упаковку № 1 (столешница + полка).
2.2 Распакуйте упаковку № 2 (стойки), выньте стойки 2 и стенки с
направляющими для гастроемкостей 4.
2.3 Перед сборкой изделия удалите защитную пленку с деталей из
нержавеющей стали!
2.4 Столешницу 1 положите на сборочный стол рабочей поверхностью
вниз (рис.3).
2.5 Установите стойки на столешнице, закрепив болтами М10х40 с
шайбами пружинными 10 без затяжки (рис.2).
2.6 Уставите стенки с направляющими с нужной стороны и прикрепите к
столешнице болтами М6х16 с шайбами (рис.2). Расстояние между стенками
должно быть 435мм.
2.7 Установите полку 3 (рис.1), закрепив болтами М10х40 с шайбами
пружинными 10 без затяжки. Выступы на нижних кромках стоек стенок
должны попасть в вырезы на полке.
2.8 Произведите окончательную затяжку всех болтовых соединений.
2.9 Установите опоры М10, переверните собранную подставку и
отрегулируйте горизонтальность столешницы с помощью вкручивания-
выкручивания опор ножек.
2.10 Установите упоры для оборудования.
Для подставок размерами 840х600 и 630х500 отверстия под упоры
засверлены под установку пороконвектоматов производства «АТЕСИ».
Под другое оборудование отверстия нужно разметить и просверлить
самостоятельно:

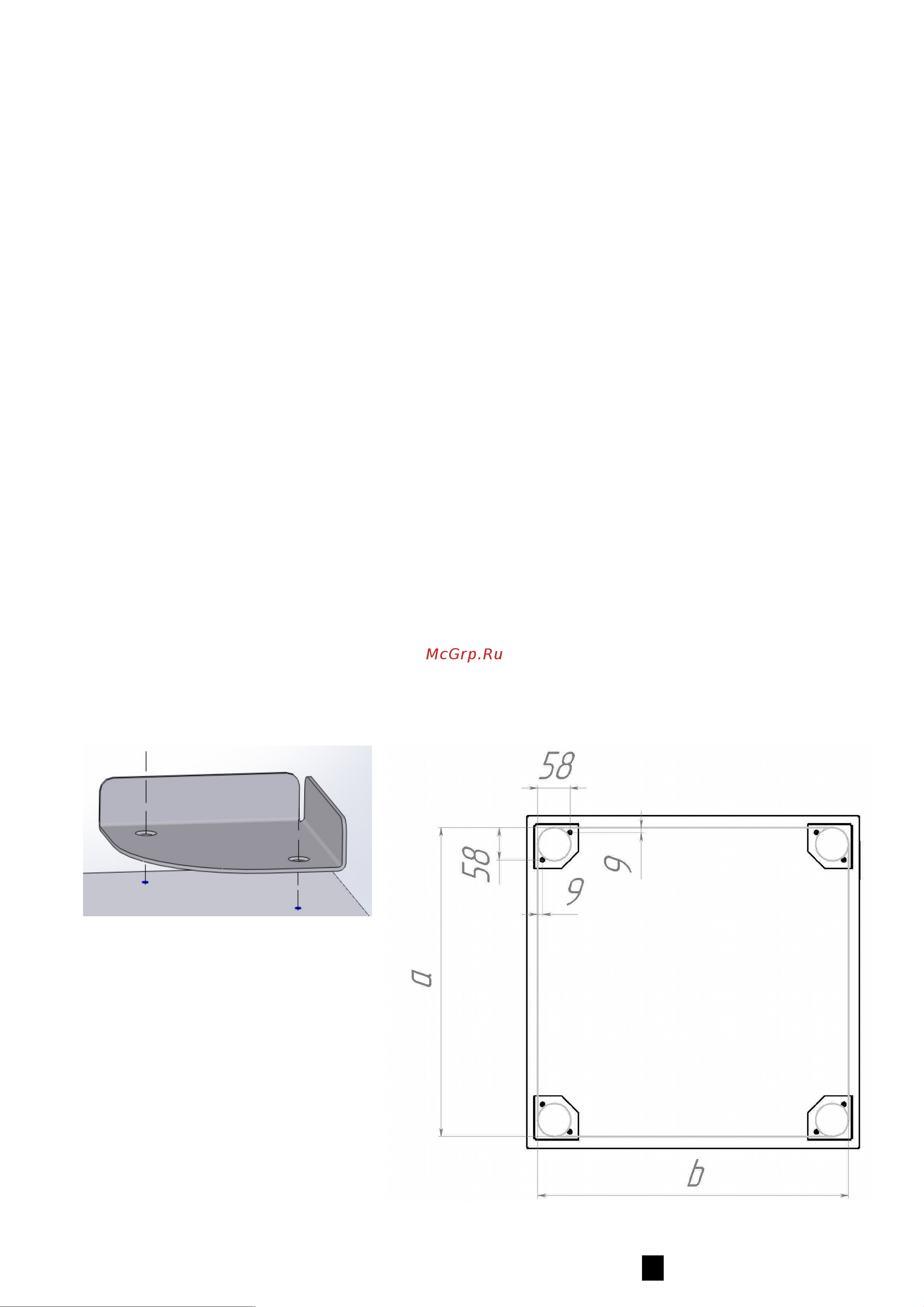

Рис.4
a, b – габаритные размеры
оборудования (по ножкам).
ПДТ-Л.01.000.000РЭ Изм.03 5
