Приложение 4

Инструкция по сборке направляющей подносов каждого модуля.

• Открепить направляющую от поддона;

• Достать из пакета с метизами болты М6х20 — 4шт, шайбы 6.65Г

— 4шт, шайбы 6 — 4шт;

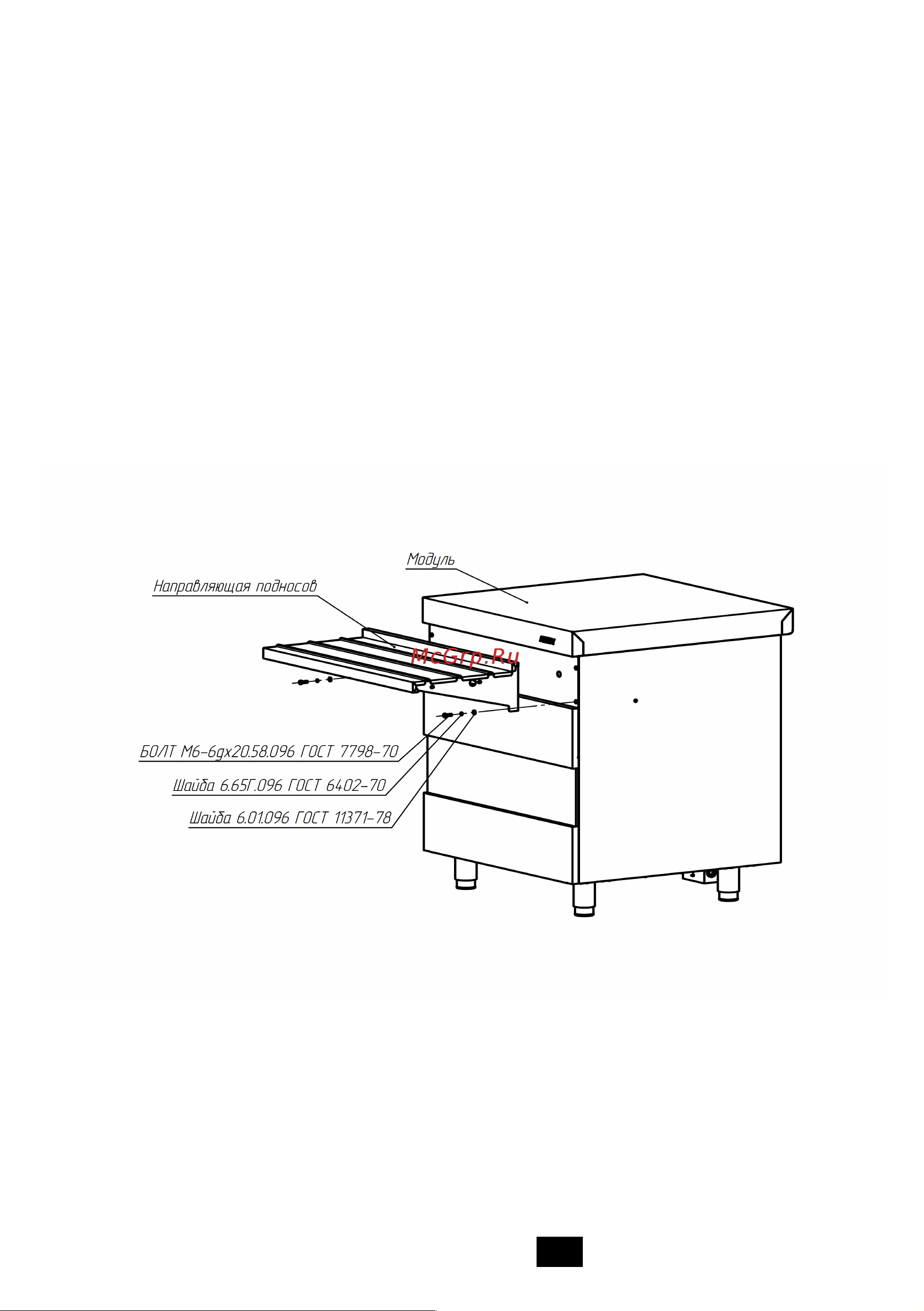

• Установить направляющую на модуль, как показано на рисунке и

закрепить болтами;

• После выравнивания всех направляющих, болты затянуть.

Внимание! Изображение на рисунке отображает только схему сборки, а

не внешний вид изделия!
