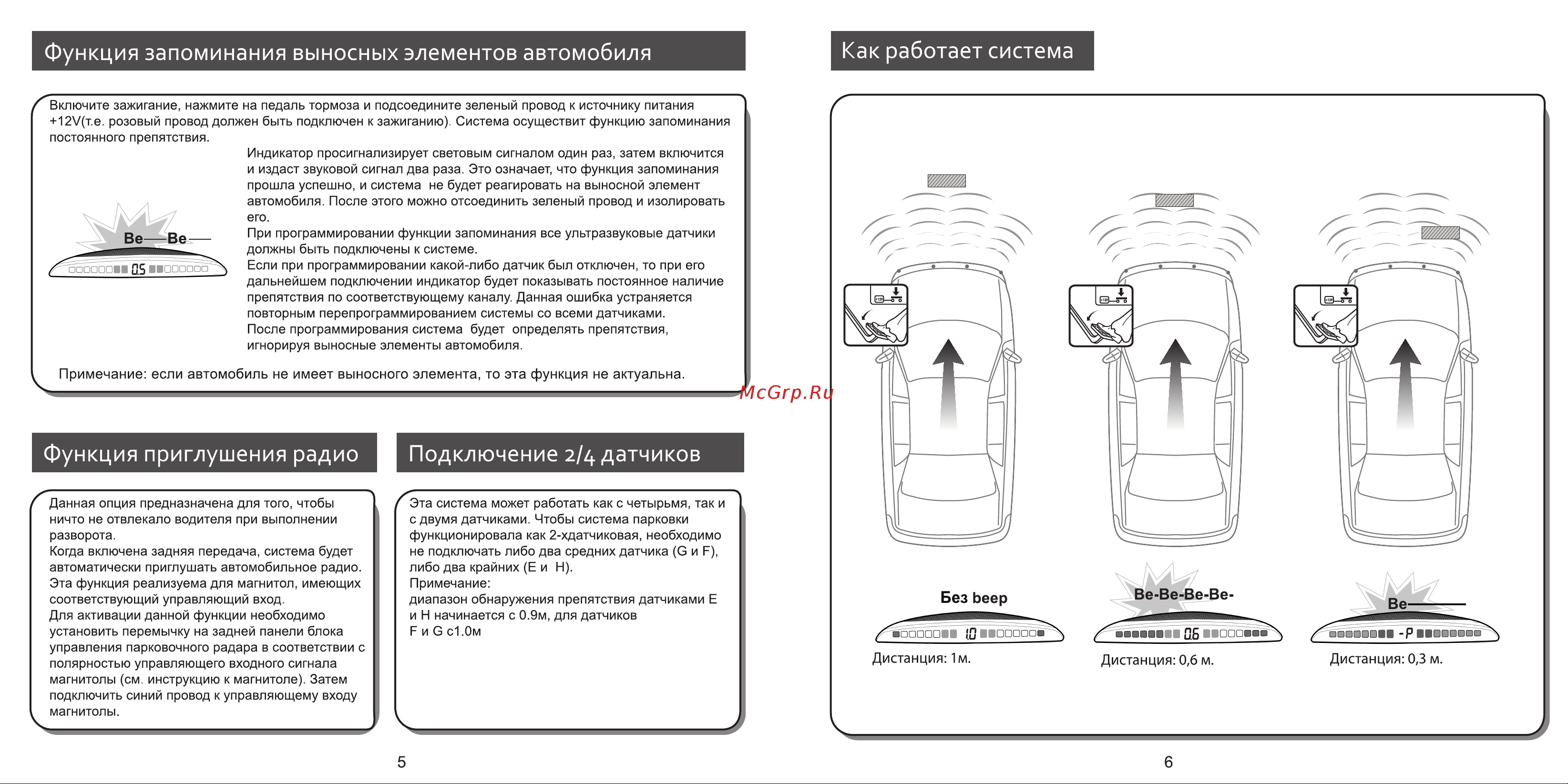

Функция запоминания выносных элементов автомобиля Как работает система Зключите зажигание нажмите на педаль тормоза и подсоедините зеленый провод к источнику питания 12 т е розовый провод должен быть подключен к зажиганию Система осуществит функцию запоминания постоянного препятствия Индикатор просигнализирует световым сигналом один раз затем включится и издаст звуковой сигнал два раза Это означает что функция запоминания прошла успешно и система не будет реагировать на выносной элемент автомобиля После этого можно отсоединить зеленый провод и изолировать его це____ це____ При программировании функции запоминания все ультразвуковые датчики должны быть подключены к системе Если при программировании какой либо датчик был отключен то при его дальнейшем подключении индикатор будет показывать постоянное наличие препятствия по соответствующему каналу Данная ошибка устраняется повторным перепрограммированием системы со всеми датчиками После программирования система будет определять препятствия игнорируя выносные элементы автомобиля Примечание если автомобиль не имеет выносного элемента то эта функция не актуальна Функция приглушения радио Данная опция предназначена для того чтобы ничто не отвлекало водителя при выполнении разворота Когда включена задняя передача система будет автоматически приглушать автомобильное радио Эта функция реализуема для магнитол имеющих соответствующий управляющий вход Для активации данной функции необходимо установить перемычку на задней панели блока управления парковочного радара в соответствии с полярностью управляющего входного сигнала магнитолы см инструкцию к магнитоле Затем подключить синий провод к управляющему входу магнитолы Подключение 2 4 датчиков Эта система может работать как с четырьмя так и с двумя датчиками Чтобы система парковки функционировала как 2 хдатчиковая необходимо не подключать либо два средних датчика Э и Е либо два крайних Е и Н Примечание диапазон обнаружения препятствия датчиками Е и Н начинается с 0 9м для датчиков Е и Э с1 Ом 5 6
