Aurora А-781D [6/28] Винты и шурупы применяемые для установки

- 1 -

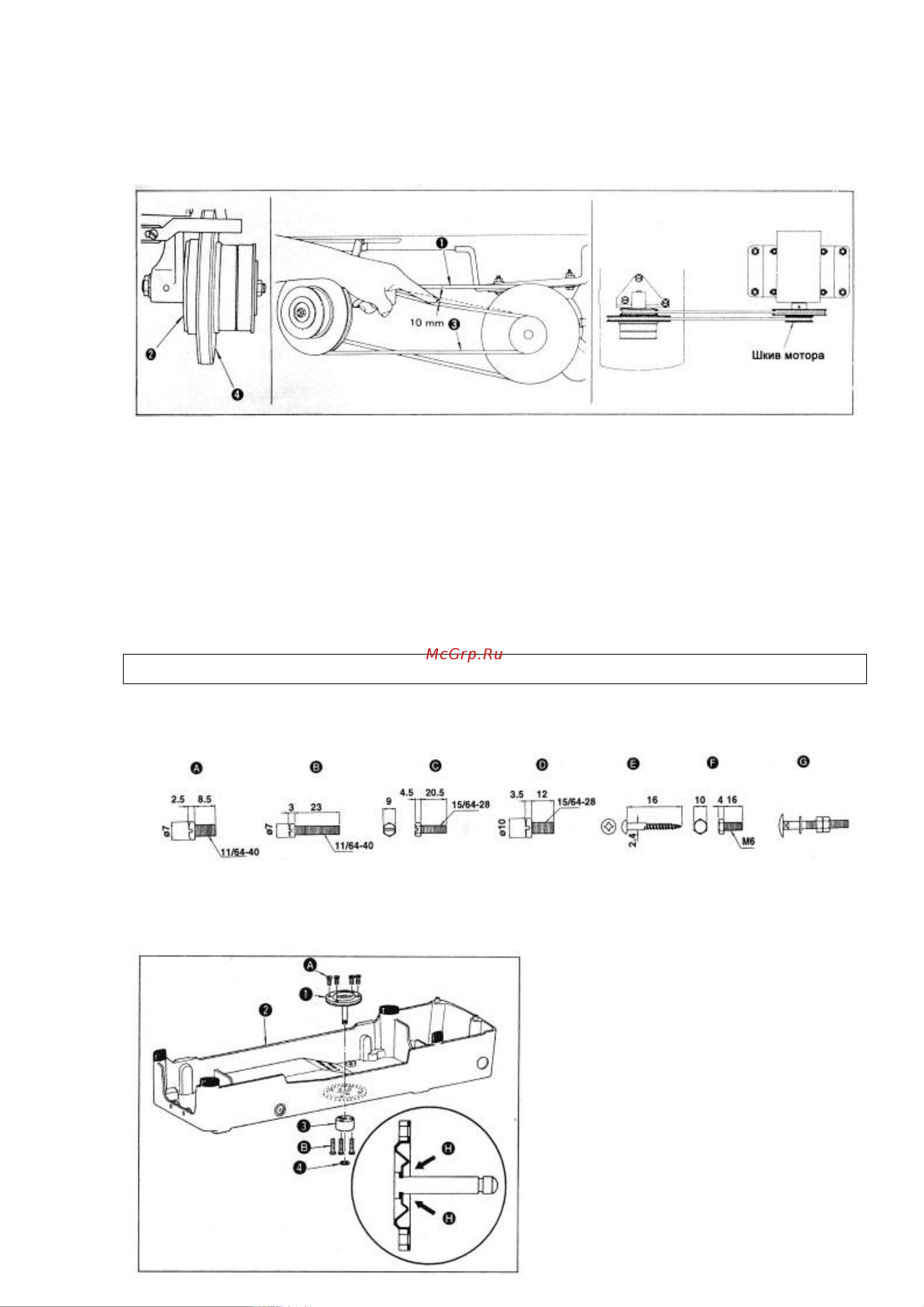

 Установка клинового ремня

1. Наденьте клиновой ремень (1) высокой скорости на промежуточный шкив (2) и в

ручеек большего диаметра шкива мотора.

2. Наденьте клиновой ремень (3) низкой скорости на промежуточный низкоскоростной

шкив (4) и в ручеек меньшего диаметра шкива мотора.

3. Сдвигая мотор отрегулируйте натяжение ремней (1) и (3) так, чтобы их прогиб в

средней части был бы примерно 10 мм при легком давлении рукой.

4. Сдвиньте шкив мотора на валу вперед или назад, чтобы добиться параллельности

ремней (1) и (3).

2. УСТАНОВКА ШВЕЙНОЙ МАШИНЫ

1. Винты и шурупы, применяемые для установки

2. Установка приводного стержня (сборка)

1) Полностью заполните

внутреннюю часть резиновой

манжеты приводного стержня (1)

и смажьте сам стержень

прилагаемой консистентной

смазкой (см. стрелки Н на

рисунке).

2) Зафиксируйте с помощью винтов

(А) сборку приводного стержня

(1) на внутренней стороне

поддона

(2).

3) С помощью кольца (3) и винтов

(В) притяните приводной
