10
C
240
240
240
240
D
196
396
450
550
E
350
350
400
400
б) Установите анкерные болты с крюками в просверленные отверстия.
в) Подвесьте водонагреватель за кронштейны корпуса на крюки
анкерных болтов. Убедитесь в том, что нагреватель надежно закреплен.
Внимание! Конструкция стены должна выдерживать двойную массу
водонагревателя, наполненного водой.
При наличии двух или трёх кронштейнов крепления, крепление водонагревателя за
один из нескольких предусмотренных кронштейнов не допускается.

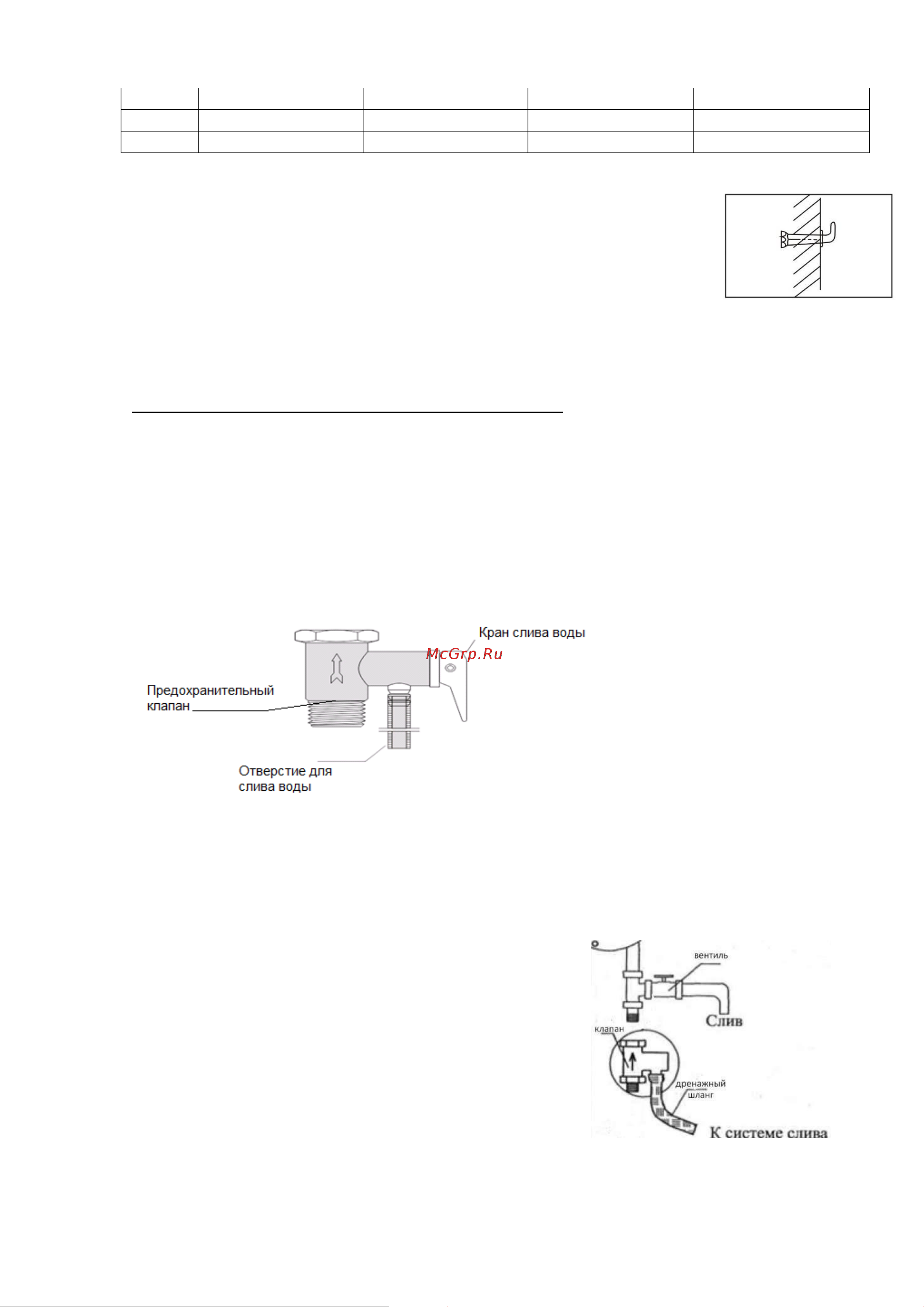

7.2 Подсоединение к системе водоснабжения
1. Подсоединяемые к водонагревателю шланги и соединения должны выдерживать
рабочее давление до 12 бар и температуру до +100C.
2. При стандартном подсоединении водонагреватель работает под давлением,
определяемым давлением в магистрали.
Подсоединение входной трубы водонагревателя к системе водоснабжения осуществляется
через предохранительный клапан, входящий в комплект поставки.
Внимание! Между входным патрубком водонагревателя и предохранительным
клапаном должно обеспечиваться соединение с постоянным полным проходом.
Установка запорной арматуры (краны, вентили и т.п.) на этом участке не допускается!
Для облегчения слива воды из водонагревателя при
длительном хранении либо обслуживании,
рекомендуется установка тройника между бойлером и
предохранительным клапаном следующим способом:
Подсоедините к входной трубе водонагревателя
(обозначена синей втулкой) тройник.
• На боковом отводе тройника установите сливной
кран.
• На нижний отвод тройника через сгон подсоедините обратный предохранительный
клапан (см. рисунок)
