65
7221813.02 - ruИНСТРУКЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ
3.2
3.1

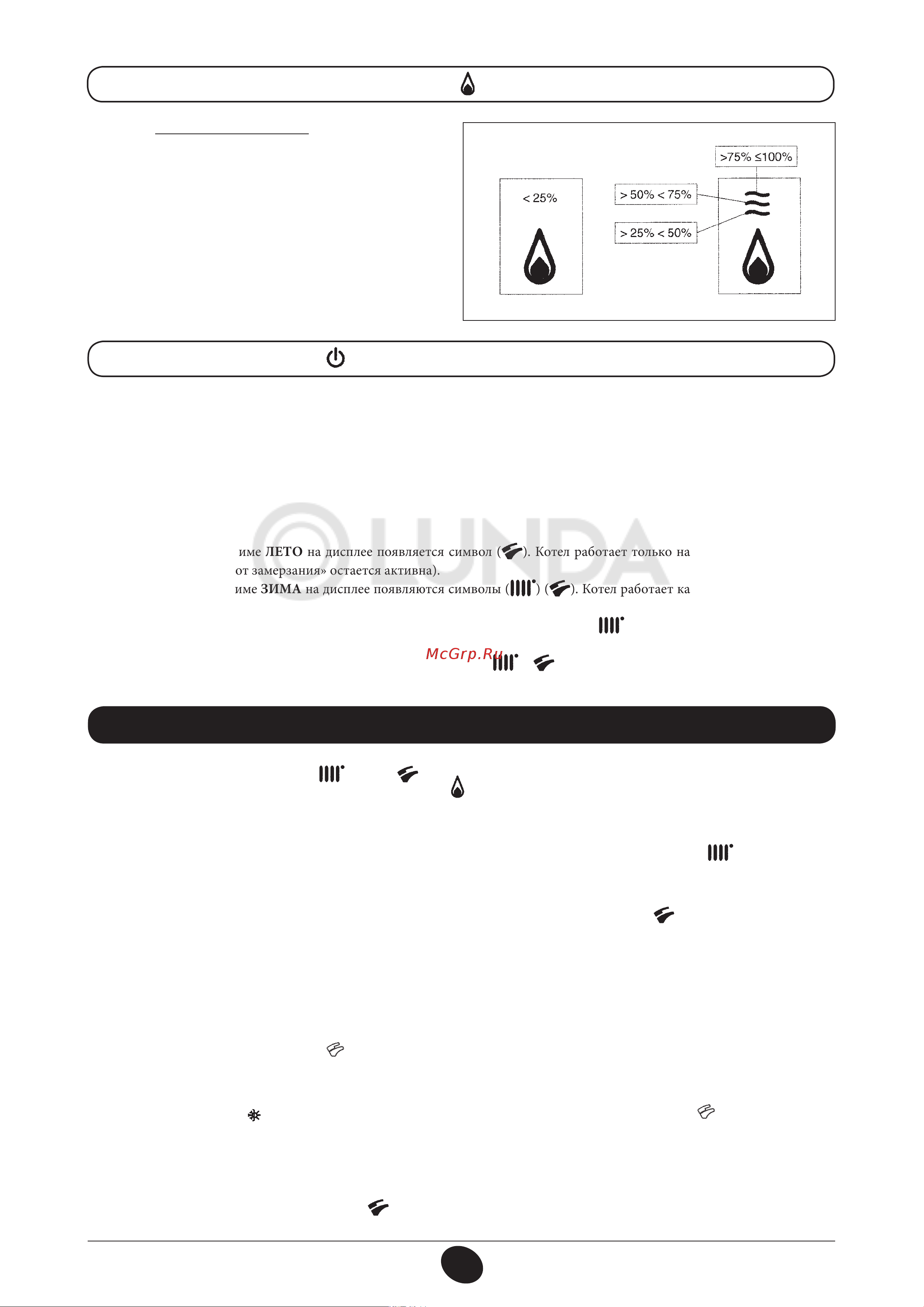

Возможны 4 уровня мощности котла, которые
индицируются в процессе работы с учетом регулировки
котла, как показано на Рис. 2:
0605_1802
2.
4.
Регулировка температуры отопления ( ) и ГВС ( ) осуществляется путём нажатия на соответствующие кнопки +/- (см.
рис.1). Когда горелка зажжена, дисплей отображает символ (
).
Для контроля за температурой воздуха в помещениях, система должна быть укомплектована комнатным термостатом (см.
соответствующие регламенты). В режиме отопления на дисплее мигает символ отопления - радиатор (
) и отображается
текущая температура воды на выходе котла (°C).
При выполнении запроса на подачу горячей воды, на дисплее мигает символ ГВС - кран (
) и отображается текущая
температура горячей воды на выходе котла (°C).
Могут быть заданы две различные температурные точки, доступные для быстрой установки: “” (ECO) и
“” (COMFORT).
“”
Заданная точка “Эконом” (ECO) позволяет пользователю быстро установить желаемую температуру горячей воды нажатием
на кнопку P При работе в режиме “Эконом” на дисплее отображается символ “eco”. При задании значения температурной
точки “Эконом”, нажимайте кнопки +/-
для установки температуры.
“”
Заданная точка “Комфорт” (COMFORT) позволяет пользователю быстро установить желаемую температуру горячей
воды нажатием на кнопку
. При задании температурной точки “Комфорт”, нажимайте кнопки a +/- для установки
температуры.
ПРЕДУПРЕЖДЕНИЕ: данная функция доступна, если параметр F12=0 (значение по умолчанию), как описано в разделе 20
Примечание: при включении режима ГВС с подключенным к газовому котлу накопительным баком для горячей воды, на
дисплее отображается символ ( ) и значение температуры воды, подаваемой в котел.
Нажимая данную кнопку, можно установить следующие режимы работы котла:
•
•
•
•
При работе котла в режиме на дисплее появляется символ (
). Котел работает только на приготовление горячей
воды (функция «защита от замерзания» остается активна).
При работе котла в режиме на дисплее появляются символы (
) ( ). Котел работает как на отопление, так и на
приготовление горячей воды (функция «защита от замерзания» активна).
При работе котла в режиме на дисплее появляется символ (
). Котел работает только на систему
отопления (функция «защита от замерзания» активна).
В режиме на дисплее отсутствуют оба символа (
) ( ). Котел не работает, остается активна только
функция «защита от замерзания».
