Общая информация
Модуль предназначен для упрощения монтажа в моторном отсеке. Позволяет
реализовать управление замками капота и сиреной. Реализовать блокировку двига-
теля (блокировка активируется только при регистрации движения встроенным в
модуль акселерометром). Передаёт на базовый блок сигнализации информацию
о температуре**. Передача информации и управление происходит посредством
штатного радиоканала систем Pandora на 2.4 GHz.
Модуль RHM-03 работает совместно с системами:
Pandora DXL 5000 Pro, DXL 3970 Pro, DX 5200, Pandect X-3000, X-1700.
Полный список поддерживаемых систем на сайте manuals.alarmtrade.ru

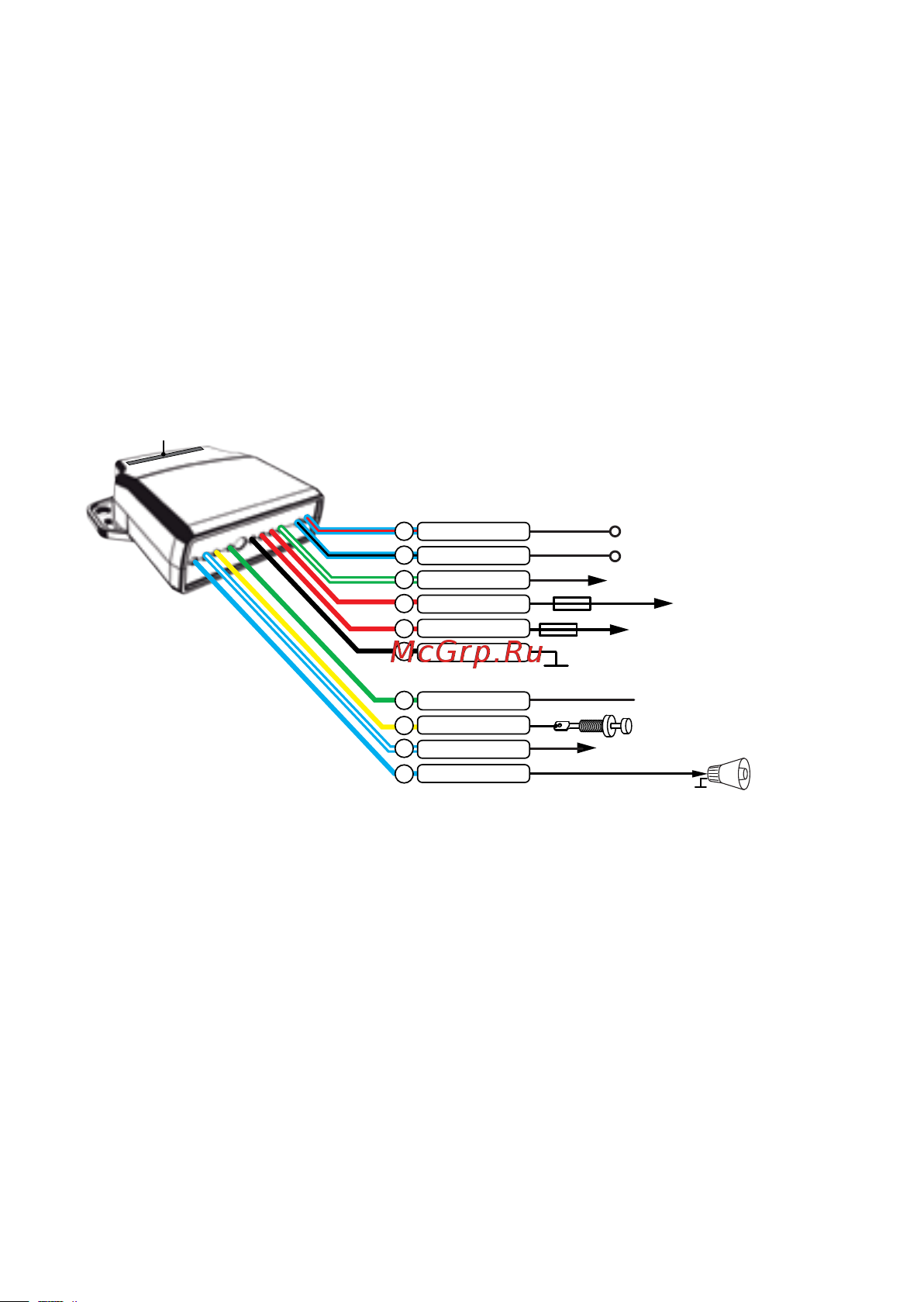

Руководство по монтажу
Вход RHM - Концевик капота
(-)
+12V
15A*
3A*
Сирена
2A (+)
Программирование
Реле блокировки (NC)
К замку капота (Закрывание)
К замку капота (Открывание)
питание цепи
замка капота
+12V
питание модуля
Реле блокировки (Общий)
10A
Располагайте
блок радиомодуля
проводами вниз.
Не экранируйте зону
встроенной антенны
(не менее 3 см.
от металлических
поверхностей)
* - Включение в цепь питания предохранителя - обязательное требование
Антенна 2,4GHz
Синий/Красн.
Синий/Чёрный
Зел./Белый
Красный
Красный
Чёрный
Зелёный
Жёлтый
Синий/Белый
Синий
10
9
8
7
6
5
4
3
2
1
Модуль моторного отсека RHM-03 предназначен для установки на автомобили с
напряжением бортовой сети 12V. Модуль предназначен для скрытной установки в
подкапотном пространстве автомобиля. Запрещается установка модуля вблизи с
выпускным коллектором, а так же в места с повышенной влажностью. При монтаже
устройства избегайте экранирования встроенной антенны на 2,4GHz металлическими
частями кузова.
Провод «1» (синий) сирена — подключается к положительному выводу сирены,
максимальный ток нагрузки 2А.
Провода «2» (сине-белый) и «8» (зелёно-белый) выходы для управления замком
капота. Подключаются к устройствам с током потребления не более 15А. Замок
капота будет открыт при соблюдении трех условий: система снята с охраны, включено
зажигание, радиометка в зоне приема базового блока системы. Замок капота будет
RHM-O3
Радиомодуль моторного отсека
** - датчик температуры является опцией и может быть установлен дополнительно
