ТЭК-ЭЛЕКТРОНИКС ComfortControl-Mazda (универсальный комплект) [3/10] Подключение системы

Техническое описание ComfortControl-Mazda (универсальный комплект)

Подключение системы

1. Подключение ComfortControl-Mazda

Установите ComfortControl-Mazda согласно приложению №1. Каких-либо действий

для настройки не требуются, все настройки системы осуществляются через CCU-

Mazda.

2. Подключение CCU-Mazda

Назначение выводов CCU-Mazda описано в таблице 1. Нумерация контактов в разъ-

еме указана на рисунке 2.

При использовании сторонней сигнализации в пункте “Способ получения команд за-

крытия/открытия” выберите значение 1 “По входам”.

Для настройки системы используется кнопка программирования (КП), светодиодный

индикатор (СИД), а также micro-USB-разъем, расположенные в корпусе CCU-Mazda (см.

рисунок 2).

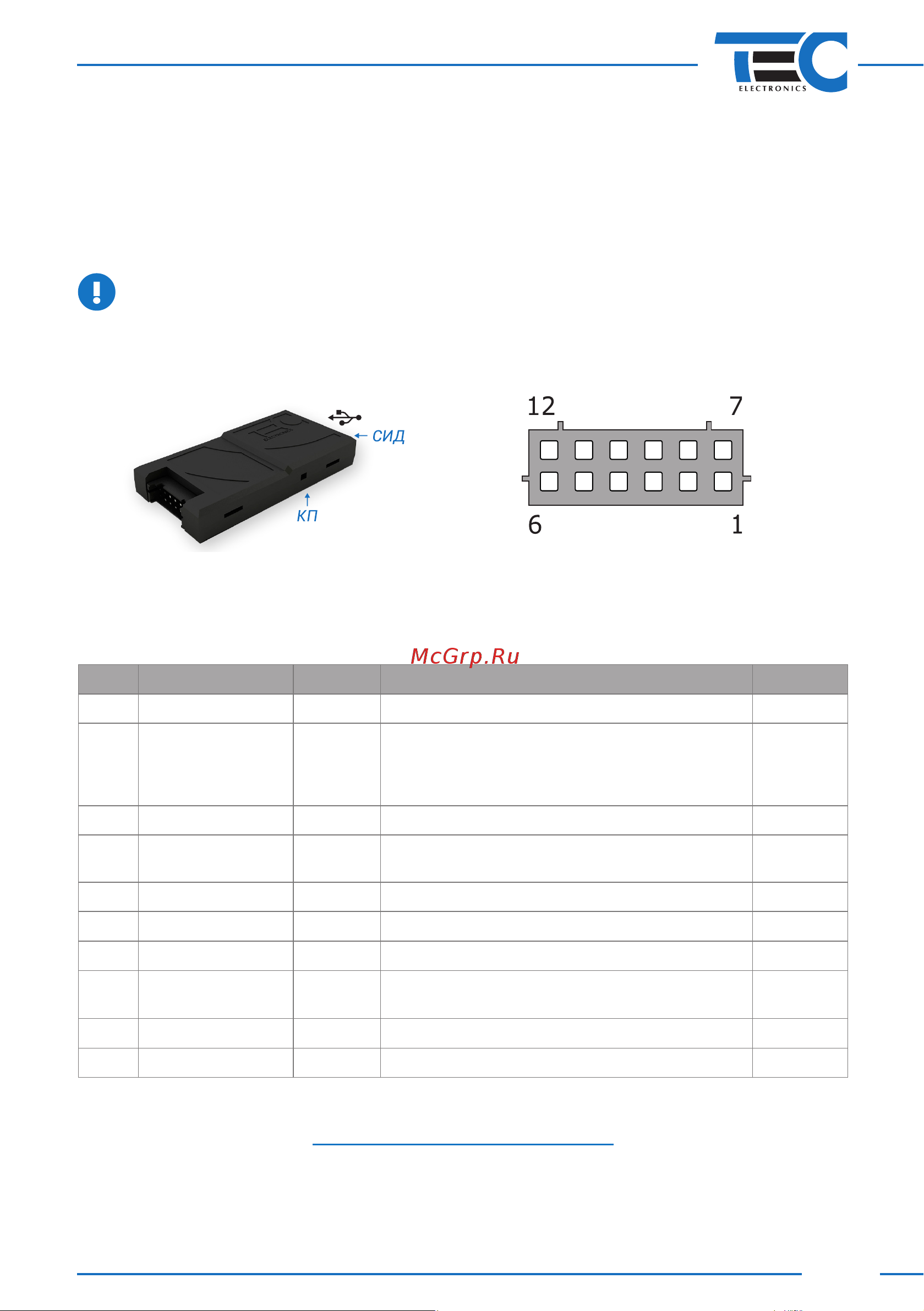

Рис. 2. Блок CCU-Mazda и нумерация контактов в разъеме,

вид со стороны проводов

Micro-USB

Таблица 1. Назначение выводов разъема блока CCU-Mazda

№ Цвет Тип Назначение Ток, мА

1 Черный Питание Масса —

2 Зеленый Вход (-)

Закрытие ЦЗ с запуском «Комфорта» (им-

пульсное управление) или Закрытие/от-

крытие ЦЗ с запуском/остановкой «Ком-

форта» (статусное управление)

3 — — — —

4 Синий Вход (-)

Открытие ЦЗ и остановка «Комфорта»

(импульсное управление)

5 Синий/желтый LIN LIN

6 — — — —

7 Красный Питание +12 В 50 (7)

Коричневый/

красный

CAN CAN-H

9 Коричневый CAN CAN-L

10-12 — — — —

Типовое значение тока потребления в рабочем режиме и режиме покоя.

Описание контактов разъема блока

Контакт №1. «Масса». Подключается к кузову автомобиля в одном из мест, определен-

ных автопроизводителем для подключения «массы» заводского электрооборудования.

Контакт №2. Подключается при использовании совместно со сторонней сигнализацией.

При подаче сигнала на данный вход закроется ЦЗ, стекла и сложатся зеркала. Если сиг-

нал будет присутствовать более 5 секунд – при снятии сигнала произойдет открытие ЦЗ и

остановка функции «Комфорт» (закрытие стекол).
