Панель управления

дополнительными

функциями

правого кресла

+12 В

Панель управления

дополнительными

функциями

левого кресла

+12 В

+12 В +12 В

Сечение указанных проводов

2

должно составлять не менее 4мм

Сечение указанных проводов

2

должно составлять не менее 4мм

24

12

13

+12 В

«АСС»

Аналог. вход (масса)

LIN 1

CAN-L

CAN-H

1

Вентиляция

Подогрев

«Зажигание»

Входы (-) для

подключения

функции массажа

Некоммутируемый

источник питания

Подключение переключателей подогрев/вентиляция

левого кресла правого кресла

Аналог. вход (масса)

Вентиляция

Подогрев

CAN-L

CAN-H

Разъем левого сиденья Разъем правого сиденья

Приложение

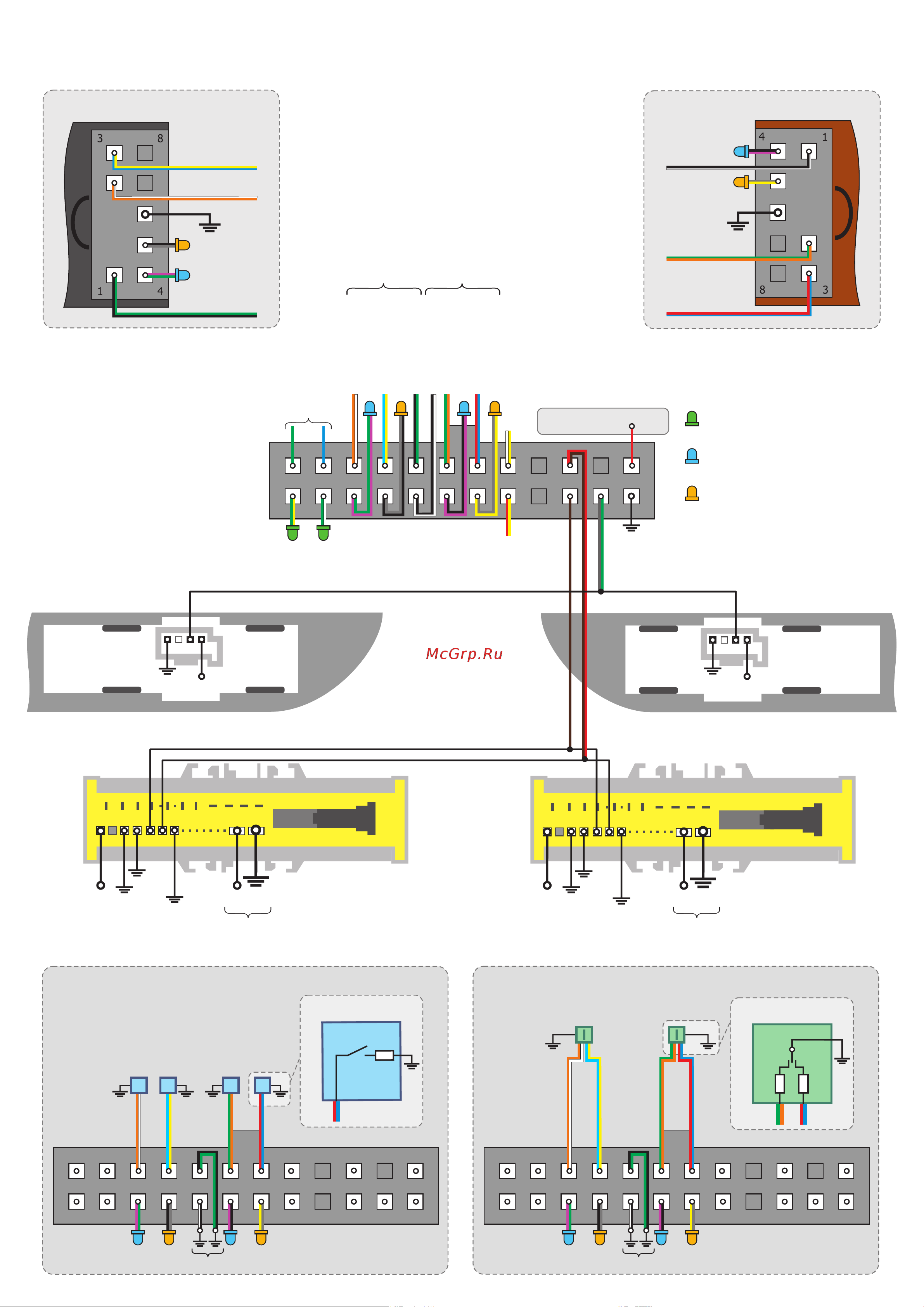

Схема подключения передних кресел

Выбор типа переключателей и настройка значений

сопротивлений (от 200 Ом до 6 кОм)

осуществляется с помощью ПО TECPROG.

а) Аналоговый резистивный переключатель

б) Нормально разомкнутая нефиксируемая кнопка

в) Двухпозиционные переключатели без фиксации

LIN

«Массаж»:

выход для подключения светодиода

через R ≥ 500 Oм

«Вентиляция»:

выход для подключения светодиода

через R ≥ 500 Oм

«Подогрев»:

выход для подключения светодиода

через R ≥ 500 Oм

LIN

Масса

Вентиляция

Подогрев

Левый аналоговый переключатель

Nissan 25170-1МЕ1С

Подогрев

Вентиляция

Масса

Правый аналоговый переключатель

Nissan 25170-1МЕ0С

+12 В

+12 В

Нормально разомкнутая нефиксируемая кнопка

Двухпозиционные переключатели без фиксации

Вентиляция

Подогрев

Вентиляция

Подогрев

24 24

12 12

13 13

Аналог. вход (масса) Аналог. вход (масса)

1 1

Вентиляция

Вентиляция

Подогрев

Подогрев

*

Резистор может отсутствовать

*

Резистор может отсутствовать

R

*

R2

*

R1

*
